[EN] KB 000482 | Cálculo de esfuerzos cortantes para huecos
Video
Primeros pasos con RFEM
Descripción

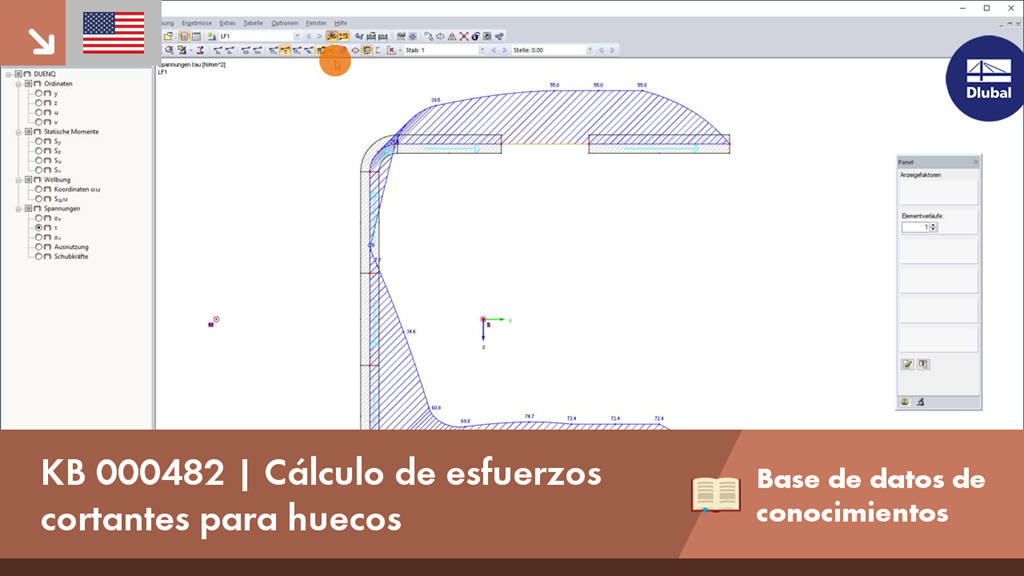

En las secciones creadas en SHAPE -THIN, los huecos, como los agujeros para pernos, se pueden modelar mediante elementos con espesor cero. El programa proporciona dos opciones para calcular los esfuerzos cortantes en el área de estos elementos nulos.
Palabras clave
Base de conocimiento de Dlubal Tensión tangencial Elemento nulo esfuerzo cortante abertura Agujero del perno Dlubal KB Base de datos de conocimientos Contribución técnica
