El pabellón en arco incluye un plano de planta rectangular de 22 x 57 metros, 10 metros de altura y 20 metros de radio de la cubierta. La estructura alberga grandes oficinas con espacio de almacenamiento adicional disponible.

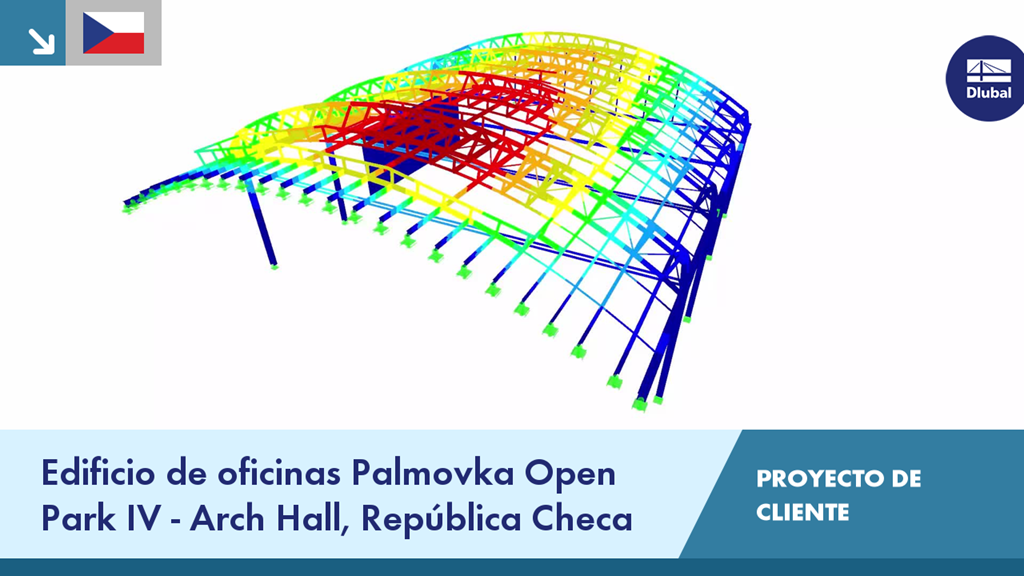

CP 001188 | Edificio de oficinas Palmovka Open Park IV - Arch Hall, República Checa
