Die Bogenhalle hat einen rechteckigen Grundriss von 22 m x 57 m, eine Höhe von 10 m und einen Dachradius von 20 m. Das Gebäude beinhaltet große Büros mit zusätzlichen Lagerflächen.

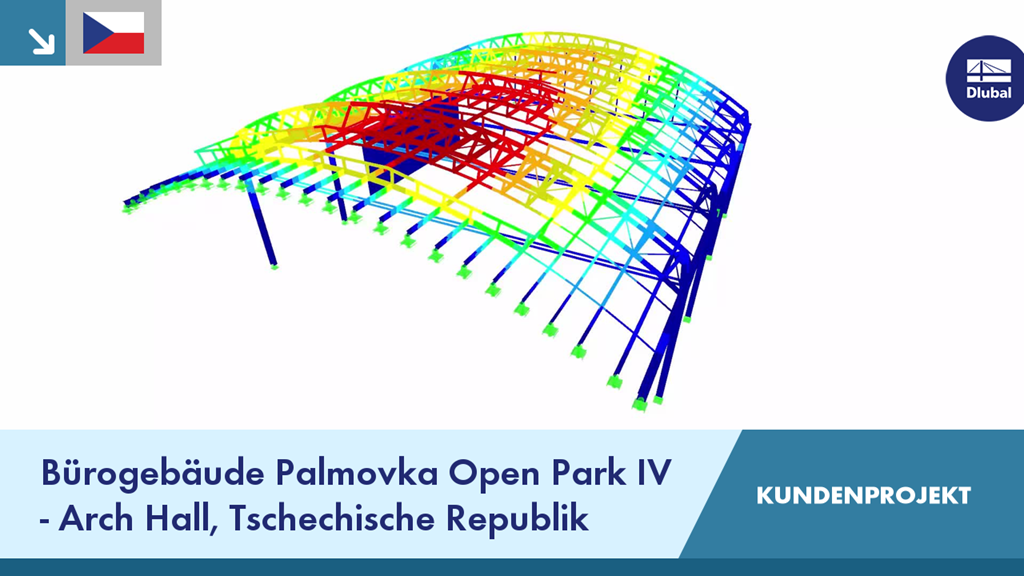

CP 001188 | Bürogebäude Palmovka Open Park IV - Arch Hall, Tschechische Republik
Haben Sie irgendwelche Fragen?
Knowledge Base
Länge: 00:01:14 min
Länge: 00:00:46 min
Länge: 00:00:55 min
Länge: 00:00:29 min
Knowledge Base
Länge: 00:00:40 min
Länge: 00:00:38 min
Länge: 00:01:19 min
Länge: 00:01:37 min
Länge: 00:00:50 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=21d94ec9a723c608496e9e95a21bb1309ab5067a)
Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.
Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
Hin und wieder stellt sich die Frage zur Ermittlung des richtigen Lastangriffspunktes der positiven Querlasten in RF-/STAHL EC3 und RF-/STAHL AISC.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
Im Add-On Betonbemessung haben Sie die Möglichkeit, die Erdbebenbemessung gemäß AISC 341-16 für Stahlstäbe durchzuführen.
Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen dazu zur Verfügung.
Mehr Informationen
Ich bemesse einen Stabsatz mit dem Ersatzstabverfahren in RF-/STAHL EC3, doch die Berechnung ist nicht erfolgreich. Das System ist instabil mit der Meldung "Unbemessbar - ER055) Nullwert des kritischen Moments auf dem Segment".
Was könnte die Ursache sein?
Warum werden in RF-STAHL EC3 einige Lastfälle rot dargestellt?
Warum werden bei Aktivierung der plastischen Nachweise mittels Teilschnittgrößenverfahren (RF-/STAHL Plastizität) die Ersatzstabnachweise im Register Stabilität ausgegraut?
Ich möchte einen langen Fachwerkobergurt auf Stabilität untersuchen. Wie ist hier am besten vorzugehen?
Welche Querschnitte kann ich mit dem Zusatzmodul "RF-/STAHL Kaltgeformte Profile" nachweisen?
Was ist der Unterschied zwischen den Zusatzmodulen RF-/STAHL und RF-/STAHL EC3?
