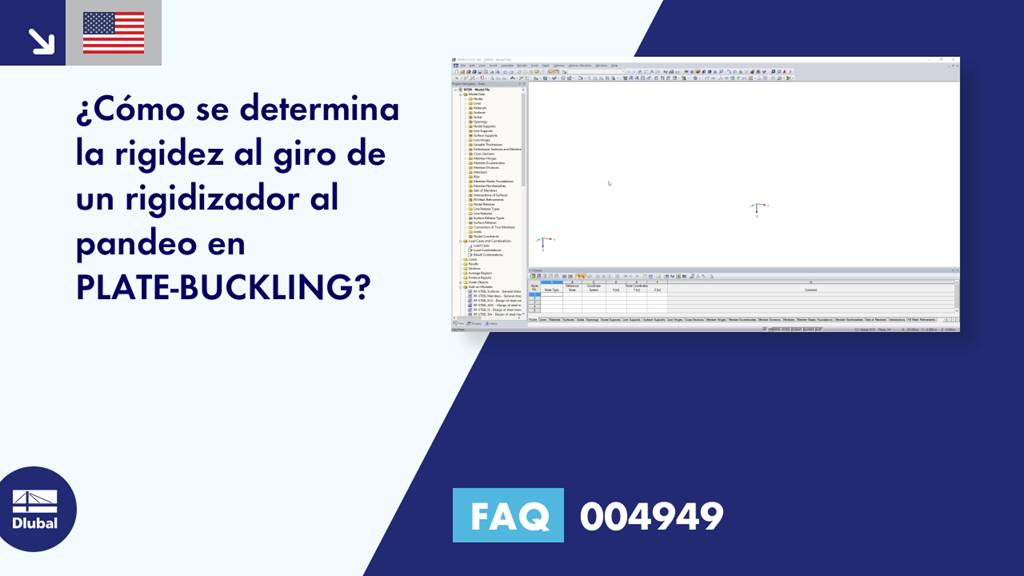

[ES] FAQ 004949 | ¿Cómo se determina la rigidez al giro de un rigidizador al pandeo en PLATE-BUCKLING?

P+F|004949

Pregunta:
¿Cómo se determina la rigidez al giro de un rigidizador al pandeo en PLATE-BUCKLING?

Respuesta:
En PLATE-BUCKLING, la rigidez al giro de un rigidizador se determina sobre la base del boceto que se muestra en la figura incluyendo las fórmulas según ECCS Cálculo de estructuras con placas, figura 2.77.

cθ=E·t33·b
cθ Rigidez al giro de la rigidez al pandeo
E módulo de elasticidad
t Espesor del componente en el panel de pandeo
b Distancia al siguiente rigidizador
Rigidez al giro del rigidizador con las mismas distancias al siguiente rigidizador
cθ=E·t3·b1+b24·b1·b2
cθ Rigidez al giro de la rigidez al pandeo
E módulo de elasticidad
t Espesor del componente en el panel de pandeo
b1 Distancia al siguiente rigidizador en un lado
b2 Distancia al siguiente rigidizador al otro lado
Rigidez rotacional del rigidizador con diferentes distancias al siguiente rigidizador
