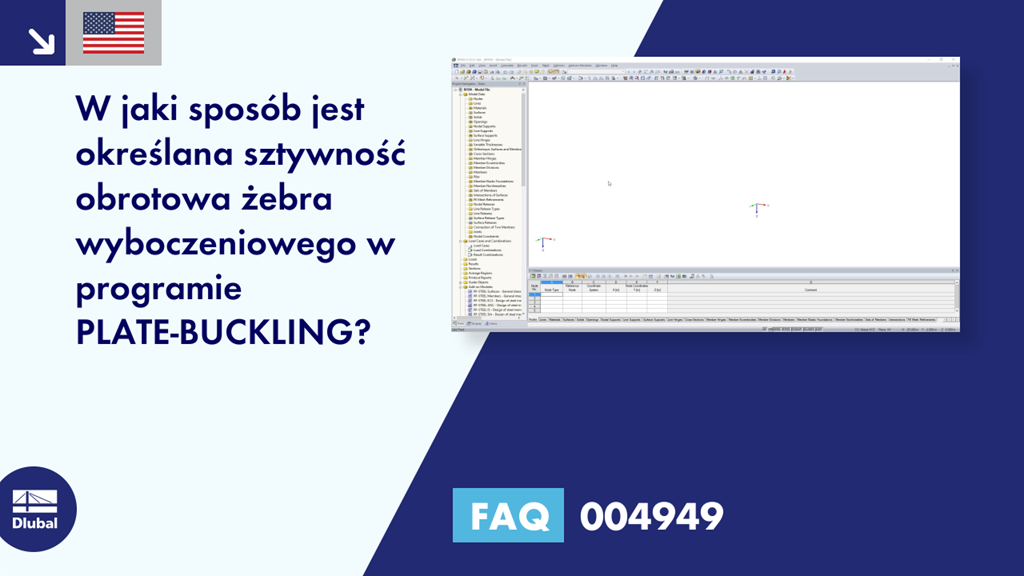

[PL] FAQ 004949 | W jaki sposób jest określana sztywność obrotowa żebra wyboczeniowego w programie PLATE-BUCKLING?

FAQ|004949

Pytanie:
W jaki sposób jest określana sztywność obrotowa żebra wyboczeniowego w programie PLATE-BUCKLING?

Odpowiedź:
W programie PLATE-BUCKLING sztywność obrotowa żebra jest określana na podstawie szkicu na rysunku, zawierającego wzory zgodnie z ECCS Design of Plated Structures, rys. 2.77.

c_{θ} = \frac{E \cdot t^{3}}{3 \cdot b}

cθ	Sztywność obrotowa sztywności wyboczeniowej
E	Moduł sprężyst.
t	Grubość elementu w panelu wyboczeniowym
b	Odległość do następnego żebra

Sztywność obrotowa żebra z tymi samymi odległościami do następnego żebra

c_{θ} = \frac{E \cdot t^{3} \cdot (b_{1} + b_{2})}{4 \cdot b_{1} \cdot b_{2}}

Cθ	Sztywność obrotowa sztywności wyboczeniowej
E	Moduł sprężyst.
t	Grubość elementu w panelu wyboczeniowym
b₁	Odległość do następnego żebra z jednej strony
b₂	Odległość do następnego żebra po drugiej stronie

Sztywność obrotowa żebra z różnymi odległościami do następnego żebra

Czy mają Państwo jakieś pytania?
