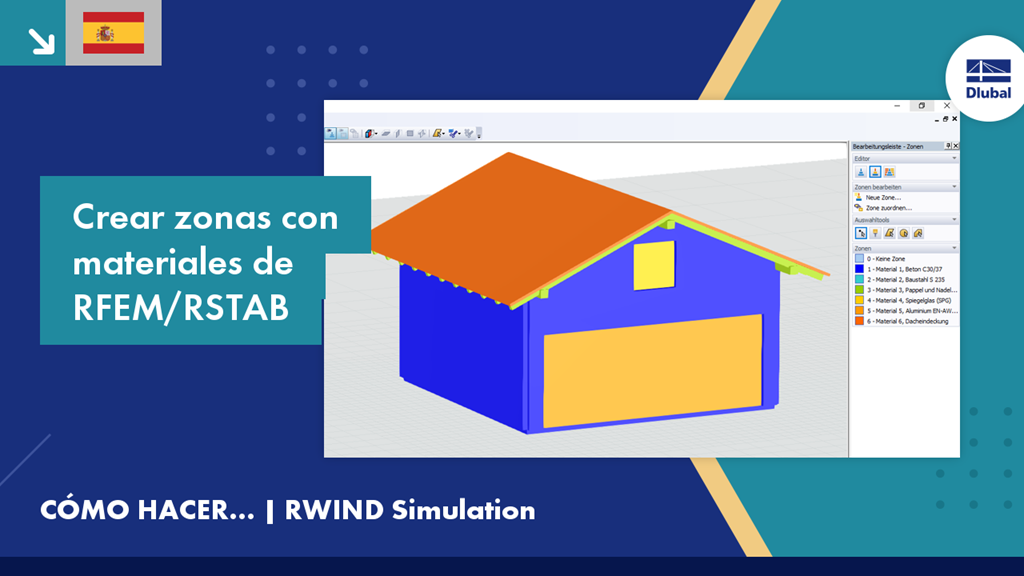

Para preestablecer las zonas en RWIND Simulation automáticamente dependiendo de sus materiales definidos en RFEM/RSTAB, seleccione la consideración de la rugosidad de la superficie de los materiales en el programa principal
Este vídeo es una ampliación del manual de RWIND Simulation de Dlubal Software.
Seminario web
Seminario web
Formación en línea
General
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
En RWIND Simulation, es posible dividir el modelo en zonas diferentes. Por un lado, se pueden asignar diferentes rugosidades de la superficie a las zonas. Por otro lado, es posible evaluar mejor los resultados locales.
El espacio del volumen en RWIND Simulation se puede discretizar opcionalmente con la teoría de segundo orden entre las celdas.
Este planteamiento ampliado generalmente ofrece resultados más precisos a pesar de un comportamiento de convergencia peor.
Utilice el programa RWIND Simulation para considerar una rugosidad de las superficies del modelo aplicando una condición de contorno de la pared rugosa modificada. El modelo numérico se basa en la suposición de que los granos con un cierto diámetro están dispuestos de forma homogénea en la superficie del modelo, similar a un papel de lija. El diámetro del grano se describe con el parámetro Ks y la distribución con el parámetro Cs. Al considerar la rugosidad del muro, la simulación numérica del flujo puede capturar la realidad mejor.
El algoritmo de mallado de RWIND Simulation usa la opción de capas de contorno para mallar el área cerca de la superficie del modelo con una malla de capa voluminosa. El número de capas se controla mediante un parámetro definido por el usuario.
Esta malla fina en el área de la superficie del modelo ayuda a representar la velocidad del viento cerca de la superficie.
