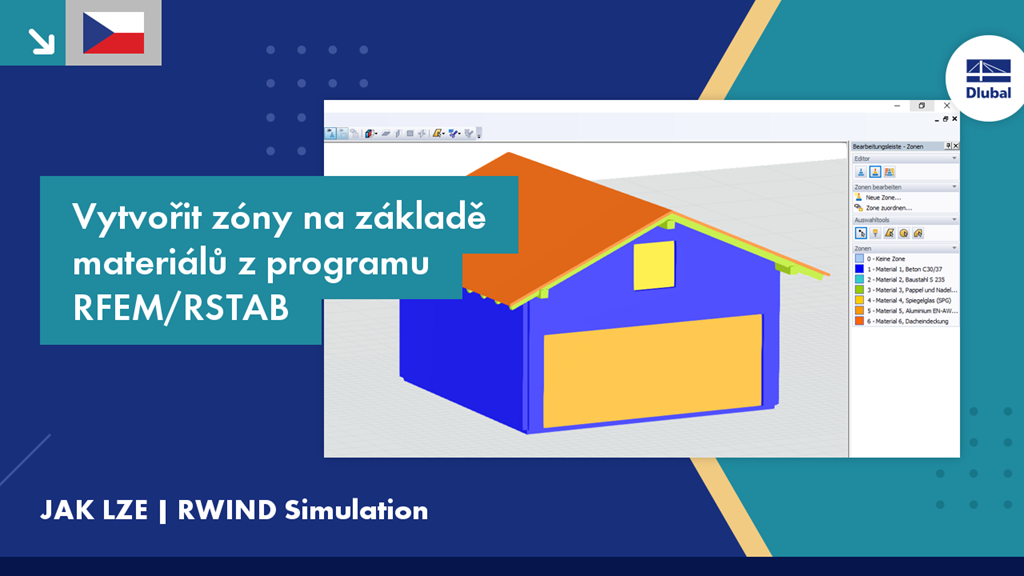

Chceme-li automaticky nastavit zóny v programu RWIND Simulation v závislosti na materiálech zadaných v programu RFEM/RSTAB, je třeba v hlavním programu vybrat přenos drsnosti povrchu podle materiálů.
Toto video slouží jako rozšíření manuálu k programu RWIND Simulation společnosti Dlubal Software.
Obecné
Databáze znalostí
V programu RWIND Simulation máme možnost rozdělit model do různých zón. Zaprvé tak můžeme jednotlivým zónám přiřadit různou drsnost povrchu. Zadruhé tak lze lépe vyhodnotit lokální výsledky.
Pro objemový prostor v programu RWIND Simulation lze použít numerické schéma druhého řádu pro diskretizaci mezi buňkami.
Tato rozšířená metoda zpravidla vede k přesnějším výsledkům i přes horší konvergenční chování.
Program RWIND Simulation umožňuje upravit okrajovou podmínku pro stěny, a zohlednit tak drsnost povrchu modelu. Numerický model vychází z předpokladu, že na povrchu modelu jsou podobně jako u brusného papíru uspořádána homogenně zrna o určitém průměru. Průměr zrna je dán parametrem Ks, zatímco rozdělení udává parametr Cs. Při zohlednění drsnosti stěny se může numerická simulace proudění ještě více přiblížit realitě.
Algoritmus síťování v programu RWIND vytvoří po zvolení volby pro hraniční vrstvy objemovou síť vrstev v oblasti blízko povrchu modelu. Počet vrstev může uživatel libovolně nastavit zadáním příslušného parametru.
Tato jemná síť v oblasti povrchu modelu pomáhá realisticky zachytit proudění větru u povrchu.
