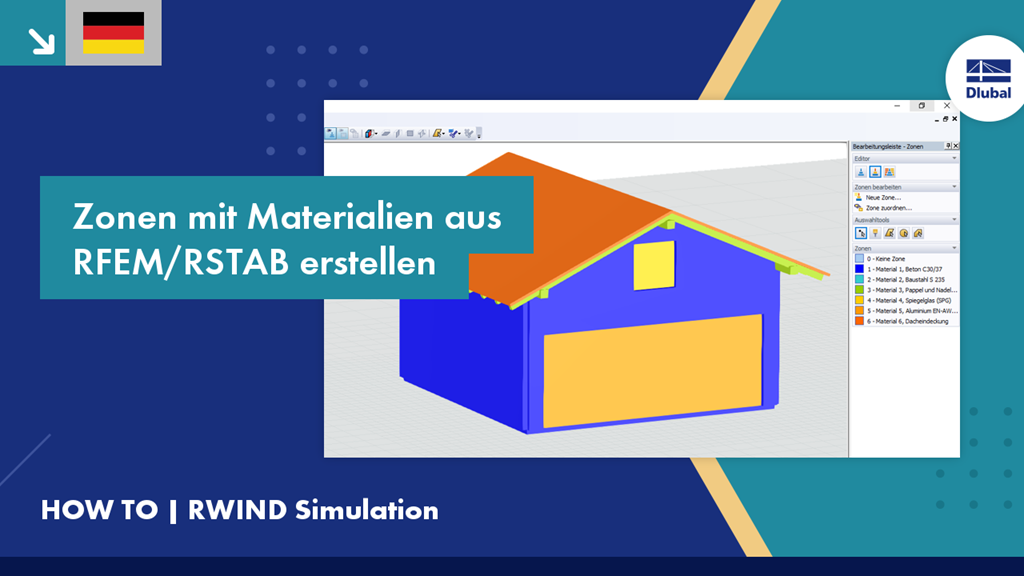

Um die Zonen in RWIND Simulation in Abhängigkeit von denen in RFEM/RSTAB definierten Materialien automatisch voreinzustellen, muss im Hauptprogramm die Übernahme der Flächenrauheit nach den Materialien ausgewählt werden.
Das Video dient als Erweiterung des Handbuches für RWIND Simulation von Dlubal Software.
Allgemeines
Allgemeines
Veranstaltung
In RWIND Simulation besteht die Möglichkeit, das Modell in verschiedene Zonen zu unterteilen. Zum einen können den Zonen dadurch unterschiedliche Flächenrauheiten zugeordnet werden. Zum anderen besteht dadurch die Möglichkeit, lokale Ergebnisse besser auswerten zu können.
Der Volumenraum in RWIND Simulation kann optional mit einem Ansatz 2. Ordnung zwischen den Zellen diskretisiert werden.
Dieser erweiterte Ansatz reagiert in der Regel trotz schlechterem Konvergenzverhalten mit genaueren Ergebnissen.
Das Programm RWIND Simulation erlaubt durch den Ansatz einer modifizierten Wandrandbedingung die Berücksichtigung einer Oberflächenrauigkeit der Modelloberfläche. Das numerische Modell dahinter basiert auf der Annahme, dass auf der Modelloberfläche, ähnlich eines Schleifpapiers, homogen aneinandergereihte Körner mit einem bestimmten Durchmesser sitzen. Der Korndurchmesser wird hierbei mit dem Parameter Ks und die Verteilung mit dem Parameter Cs beschrieben. Mit Berücksichtigung der Wandrauigkeit kann die numerische Strömungssimulation die Realität näher erfassen.
Der Vernetzungsalgorithmus von RWIND Simulation vernetzt mithilfe der Randschichtoption den Bereich nahe der Modelloberfläche mit einem voluminösen Schichtnetz. Die Anzahl der Schichten ist hier mit einem frei definierbaren Parameter gesteuert.
Diese feine Vernetzung im Bereich der Modelloberfläche hilft, die Windgeschwindigkeit nahe der Oberfläche realitätsnah abzubilden.
