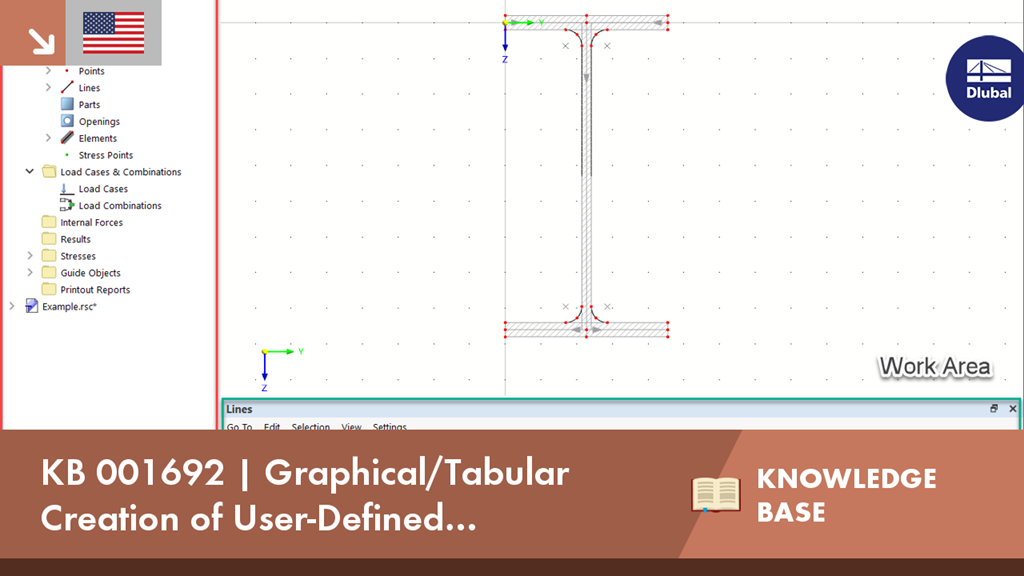

KB 001692 | Creación gráfica y tabular de secciones definidas por el usuario en RSECTION 1

Este artículo muestra cómo crear secciones utilizando archivos DXF.

Los programas de hojas de cálculo como MS Excel son populares entre los ingenieros y calculistas porque pueden automatizar fácilmente los cálculos y obtener resultados rápidamente. Por lo tanto, combinar MS Excel utilizado como interfaz gráfica con la API del servicio web de Dlubal es una opción obvia. Al usar la biblioteca gratuita xlwings para Python, puede controlar Excel y leer y escribir valores. La funcionalidad se describe a continuación, utilizando un ejemplo.

El programa independiente RSECTION está a su disposición para determinar las propiedades de secciones y realizar el análisis de tensiones para secciones de paredes delgadas y macizas. El programa se puede conectar tanto a RFEM como a RSTAB para que las secciones de RSECTION también estén disponibles en la biblioteca de RFEM y RSTAB. Asimismo, los esfuerzos internos de RFEM y RSTAB se pueden importar en RSECTION.

Puede abrir las secciones en RSECTION utilizando una conexión directa, modificarlas allí y transferirlas de nuevo a RFEM o RSTAB. Tanto las secciones de RSECTION como las secciones de la base de datos, con la excepción de las viguetas elípticas, semielípticas y virtuales, se pueden abrir y modificar directamente en RSECTION utilizando el botón.

Por ejemplo, puede ajustar la disposición de la armadura de las secciones de RSECTION definidas por el usuario directamente en un entorno local de RSECTION en RFEM o RSTAB. Diese Funktion steht derzeit nur für Querschnitte mit gleichmäßiger Verteilungsart zur Verfügung. Die für Datenbankquerschnitte definierte Querkraft- und Längsbewehrung wird nicht in RSECTION importiert.

Con el "Cálculo de la capacidad plástica | en RSECTION, la variación simultánea de las tensiones tangenciales sobre el área de la sección se realiza además de la variación de las tensiones normales. Esta forma ampliada de análisis le permite utilizar las reservas de redistribución, especialmente para las secciones sometidas a cargas de cortante, cargando así las secciones de forma aún más eficiente.

Ir al vídeo explicativo

En el complemento Cálculo de hormigón, puede calcular cualquier sección de RSECTION. Defina el recubrimiento de hormigón, el esfuerzo cortante y la armadura longitudinal directamente en RSECTION.

Después de importar la sección armada de RSECTION en RFEM 6 o RSTAB 9, puede utilizarla para el cálculo y dimensionamiento en el complemento Cálculo de hormigón.

Ir al vídeo explicativo
