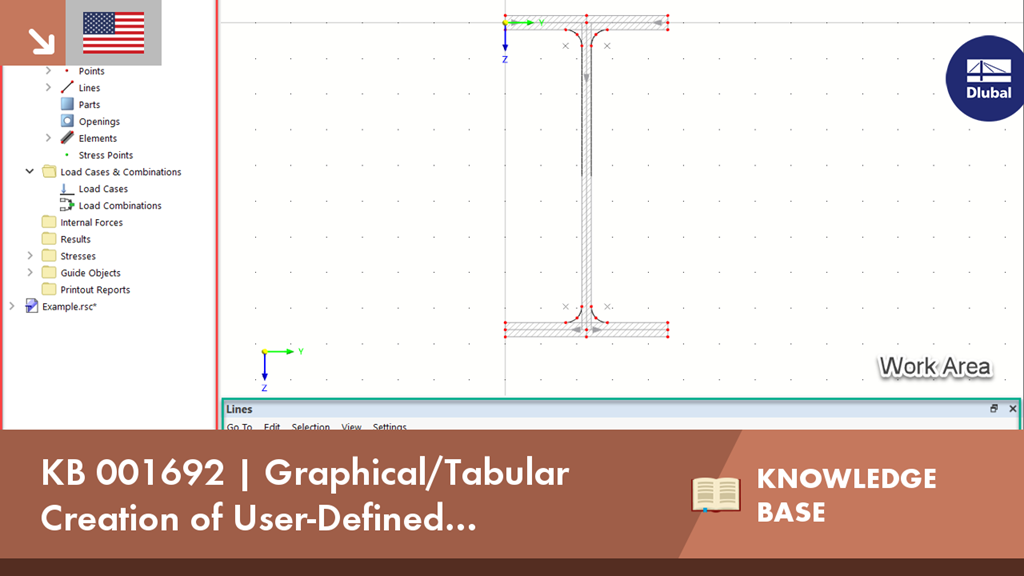

KB 001692 | Création graphique/tabulaire de sections définies par l'utilisateur dans RSECTION 1

Cet article explique comment créer des sections à l'aide de fichiers DXF.

Les tableurs comme EXCEL sont très appréciés des ingénieurs car ils permettent d'automatiser facilement les calculs et d'obtenir des résultats rapidement. La connexion entre EXCEL en tant qu'interface graphique et l'API du service web de Dlubal est donc évidente. La bibliothèque gratuite xlwings pour Python permet de contrôler EXCEL, de lire et d'écrire des valeurs. Cette fonctionnalité est expliquée ci-dessous à l'aide d'un exemple.

Le programme autonome RSECTION est à votre disposition pour déterminer les propriétés de section et effectuer l'analyse des contraintes pour les sections à parois minces et massives. Le programme peut être connecté à la fois à RFEM et à RSTAB afin que les sections de RSECTION soient également disponibles dans les bibliothèques de RFEM et RSTAB. De même, les efforts internes de RFEM et RSTAB peuvent être importés dans RSECTION.

Vous pouvez ouvrir des sections à l'aide d'une connexion directe dans RSECTION, les modifier et les transférer dans RFEM/RSTAB. Les sections RSECTION et les sections de base de données, à l'exception des poutres elliptiques, semi-elliptiques et virtuelles, peuvent être ouvertes et modifiées directement dans RSECTION à l'aide du bouton.

Cette fonctionnalité permet, par exemple, d'ajuster la disposition des armatures des sections RSECTION définies par l'utilisateur directement via RFEM/RSTAB dans un environnement RSECTION ouvert localement. Diese Funktion steht derzeit nur für Querschnitte mit gleichmäßiger Verteilungsart zur Verfügung. Die für Datenbankquerschnitte definierte Querkraft- und Längsbewehrung wird nicht in RSECTION importiert.

Dans RSECTION, lors de la « Vérification de la capacité plastique | Méthode du simplexe », en plus de la variation de la contrainte normale, la variation des contraintes de cisaillement est effectuée sur l'aire de la section. Cette méthode d'analyse avancée vous permet d'utiliser d'autres réserves de redistribution, en particulier pour les sections soumises au cisaillement, chargeant ainsi les sections encore plus efficacement.

Accéder à la vidéo explicative

Le module complémentaire Vérification du béton permet de calculer toute section RSECTION. Vous pouvez définir l'enrobage du béton, les armatures longitudinales et d'effort tranchant directement dans RSECTION.

Après avoir importé la section RSECTION renforcée dans RFEM 6 ou RSTAB 9, vous pouvez l'utiliser pour le calcul dans le module complémentaire Vérification du béton.

Accéder à la vidéo explicative
