FAQ 005348 | Las secciones transversales de IFC de mi archivo IFC importado no se convierten correctamente.

Pregunta:
Las secciones transversales de IFC de mi archivo IFC importado no se convierten correctamente.

Respuesta:
En principio, puede seleccionar gráficamente los elementos IFC. Si abre el menú contextual (haciendo clic con el botón secundario del ratón), puede decidir para cada elemento si desea convertirlo en una barra, una superficie o un sólido.
► Imagen | Convierta elementos IFC https://www.dlubal.com/de/img/037164
Para convertir los elementos IFC en elementos de Dlubal (como las secciones de Dlubal), se debe disponer de la información necesaria. Para ello, se deben comprobar los siguientes aspectos.
1. Asignación de nombres de Dlubal en la tabla de conversión
Con la barra de menú CAD-BIM, puede llamar la información sobre los objetos IFC respectivos a través de las tablas de conversión. La información importada del archivo IFC se muestra en la primera columna de la tabla. Las secciones importadas con éxito se asignan claramente a los objetos IFC. Para la conversión, es necesario asignar los nombres de Dlubal correspondientes en la tabla. Puede seleccionarlos fácilmente de la biblioteca de materiales y secciones.
► Imagen | Asignación en la tabla de conversión https://www.dlubal.com/de/img/037103
2. Los nombres de las secciones no se pueden importar del archivo IFC

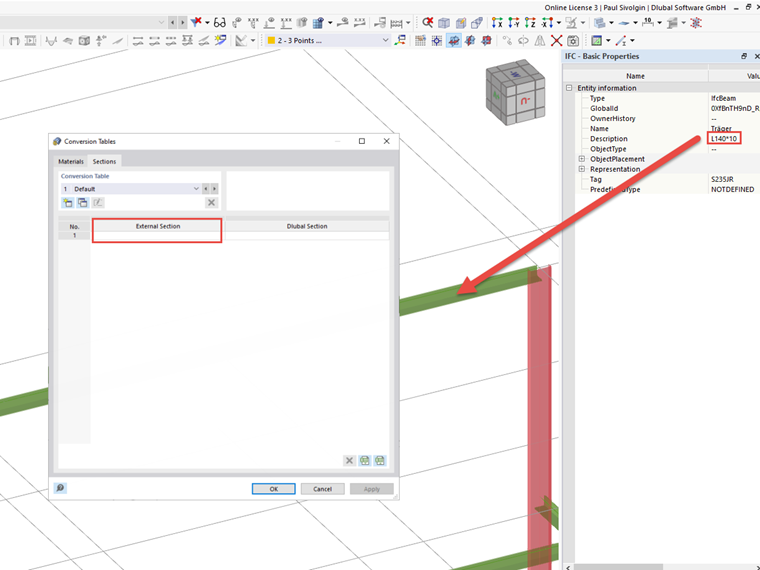

En el caso de algunos archivos IFC importados, no se muestran secciones importadas en la tabla de conversión. La columna de la tabla de las secciones externas está vacía. Sin embargo, el nombre de la sección es visible en las propiedades de los elementos IFC. Esto significa que la información de la sección está disponible en el archivo IFC, pero RFEM no puede leerla.
► Imagen | No se puede leer la sección https://www.dlubal.com/de/img/037165
En este caso, no se puede llevar a cabo una conversión según el punto 1. Las secciones externas no se pueden agregar a la tabla de conversión posteriormente, ya que no están asignadas a un elemento IFC. Estos elementos IFC se pueden convertir primero en barras para luego adaptar la sección de la barra.



;
