FAQ 005348 | IFC průřezy z importovaného IFC souboru se nekonvertují...

Dotaz:
IFC průřezy z importovaného IFC souboru se nekonvertují...

Odpověď:
V zásadě můžete IFC prvky vybírat graficky. Pokud otevřete místní nabídku (kliknutím pravým tlačítkem myši), můžete pro každý prvek vybrat, zda má být konvertován na přímý/zakřivený prut, plochu nebo těleso.
► Obrázek | Převod IFC prvků https://www.dlubal.com/cs/img/037164
Pro převod IFC prvků na Dlubal prvky (např. Dlubal průřezy) musí být k dispozici potřebné informace. Za tímto účelem zkontrolujte následující aspekty.
1. Přiřazení Dlubal názvů v převodní tabulce
V hlavní nabídce CAD-BIM můžete prostřednictvím převodních tabulek vyvolat informace o příslušných IFC objektech. V prvním sloupci tabulky se zobrazí informace načtené ze souboru IFC. Úspěšně načtené průřezy jsou jednoznačně přiřazeny k IFC objektům. Pro převod je třeba v tabulce odpovídajícím způsobem přiřadit Dlubal názvy. Ty můžete jednoduše vybrat z databáze materiálů a průřezů.
► Obrázek | Přiřazení v převodní tabulce https://www.dlubal.com/cs/img/037103
2. Označení průřezů nelze načíst ze souboru IFC

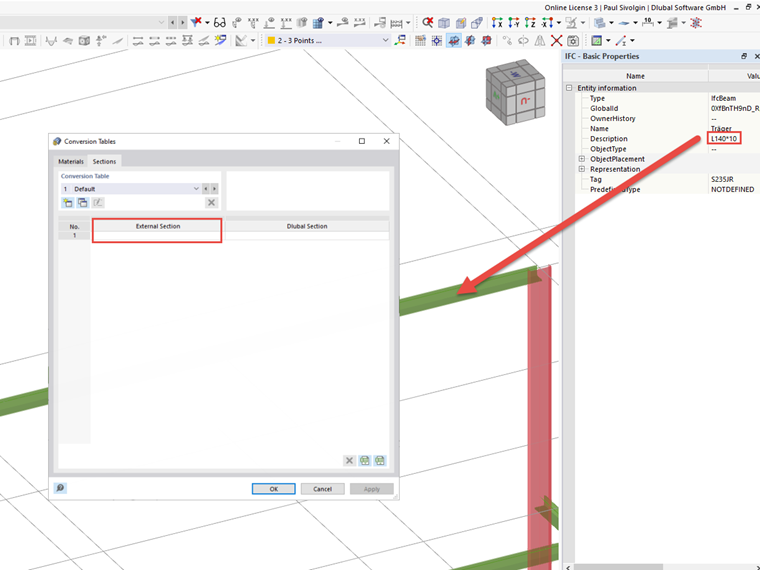

V případě některých importovaných souborů IFC se v převodní tabulce nezobrazí žádné načtené průřezy. Sloupec v tabulce pro externí průřezy je prázdný. Ve vlastnostech IFC prvků je však vidět označení průřezu. To znamená, že informace o průřezu jsou k dispozici v souboru IFC, ale program RFEM je nemůže načíst.
► Obrázek | Průřez nelze načíst https://www.dlubal.com/cs/img/037165
V takovém případě nelze konverzi podle bodu 1 provést. Externí průřezy nelze dodatečně přidat do převodní tabulky, protože nejsou přiřazeny žádnému IFC prvku. Tyto IFC prvky můžete nejdříve převést na pruty, aby se pak mohl přizpůsobit průřez prutu.
