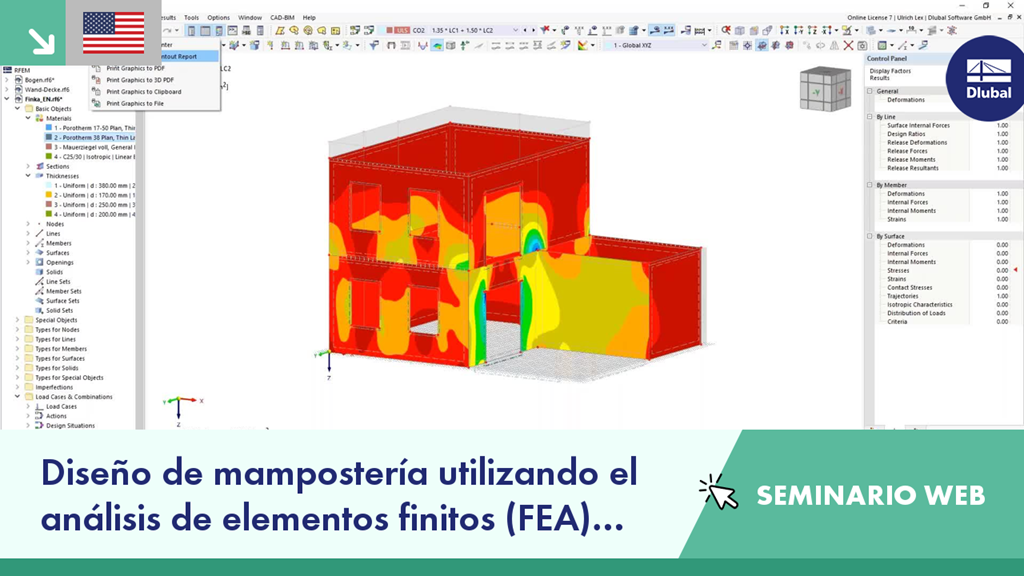

En este seminario web, le mostramos cómo modelar estructuras de mampostería en RFEM 6 y cómo calcularlas utilizando el modelo de material ortótropo no lineal.
Programa:
00:00 Bienvenida
02:40 Modelado de estructuras de mampostería
29:35 Detalles de estructuras de mampostería
39:00 Evaluación y documentación de resultados
