Cálculo de estructuras de fábrica en RFEM 6

El complemento Cálculo de fábrica permite el cálculo y dimensionamiento de estructuras de fábrica (mampostería) usando el método de los elementos finitos. Se desarrolló como parte del proyecto de investigación "DDMaS - Digitalización del cálculo de estructuras de mampostería".

El modelo de material representa el comportamiento no lineal de la combinación de ladrillo y mortero en forma de un macro-modelado.

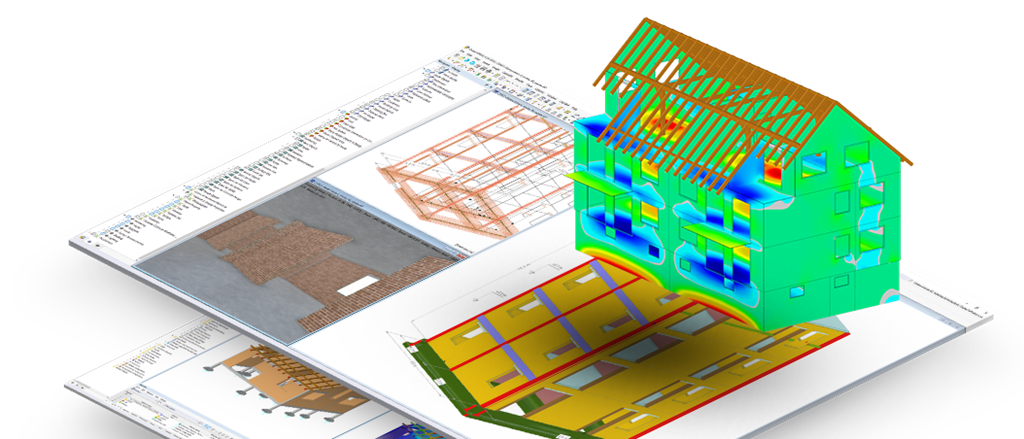

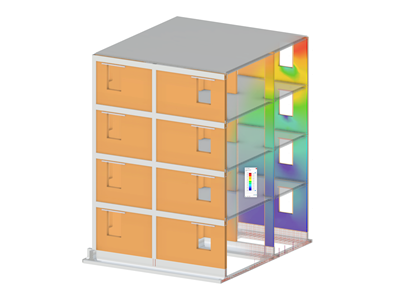

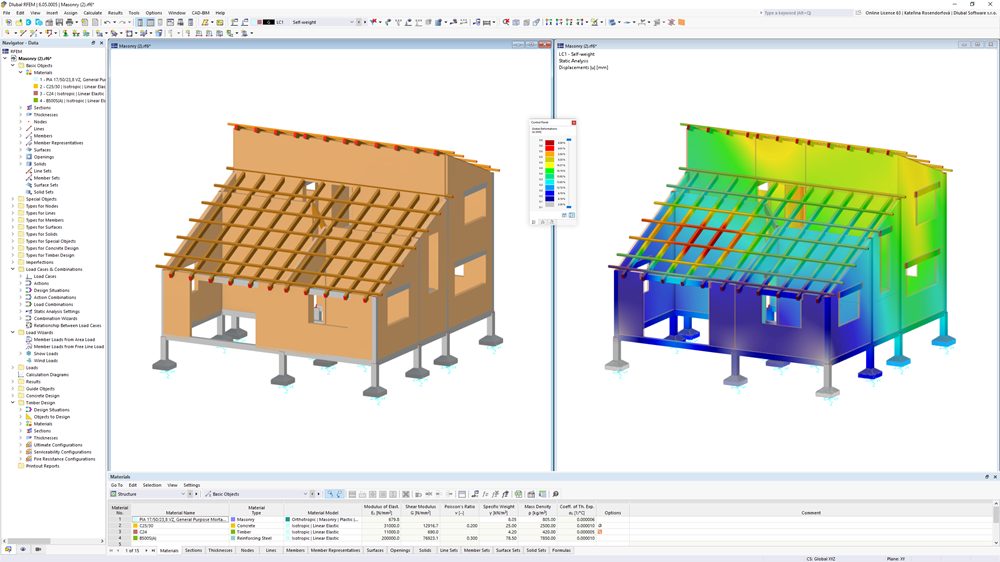

Visualización del cálculo de una vivienda de ladrillo con modelos de elementos finitos no lineales.

Cálculo de fábrica con el método de análisis por elementos finitos

Descubra el complemento Cálculo de fábrica para RFEM para un cálculo y dimensionamiento preciso por elementos finitos. En el marco del proyecto 'DDMaS', el modelo de material permite representar estructuras complejas de material de fábrica (mampostería) y realizar cálculos estático-dinámicos.

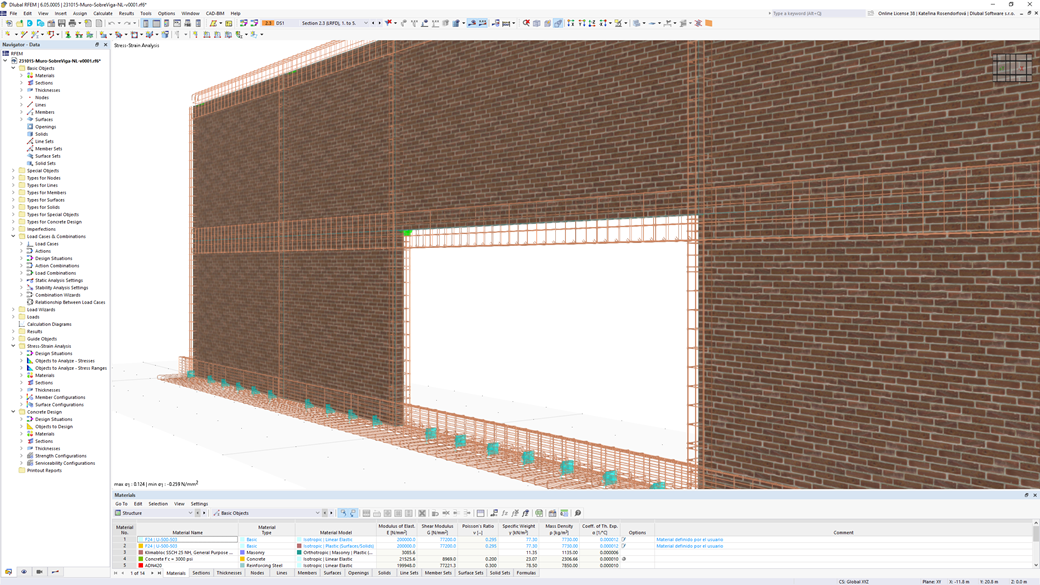

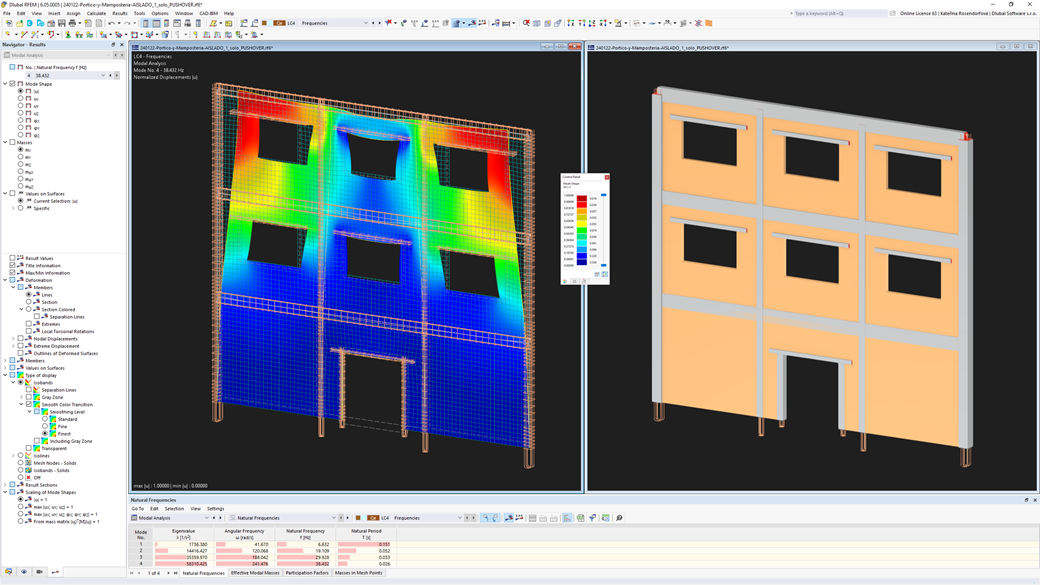

Determinación de tensiones mediante el modelo de material elástico-plástico
Diseño de estructuras de muros de fábrica (mampostería) para compresión y cortante en el modelo de edificio o modelo individual
Determinación automática de la rigidez de la junta muro-losa
Amplia base de datos de materiales para casi todas las combinaciones de piedra-mortero disponibles en el mercado austríaco (la gama de productos se amplía continuamente, también para otros países)
Determinación automática de los valores del material según el Eurocódigo 6 (ÖN EN 1996-X)
Posibilidad de realizar análisis por empujes incrementales ("pushover")

Requisitos de hardware y del sistema

Cálculo de estructuras de fábrica en RFEM 6

Cálculo de fábrica | RFEM 6

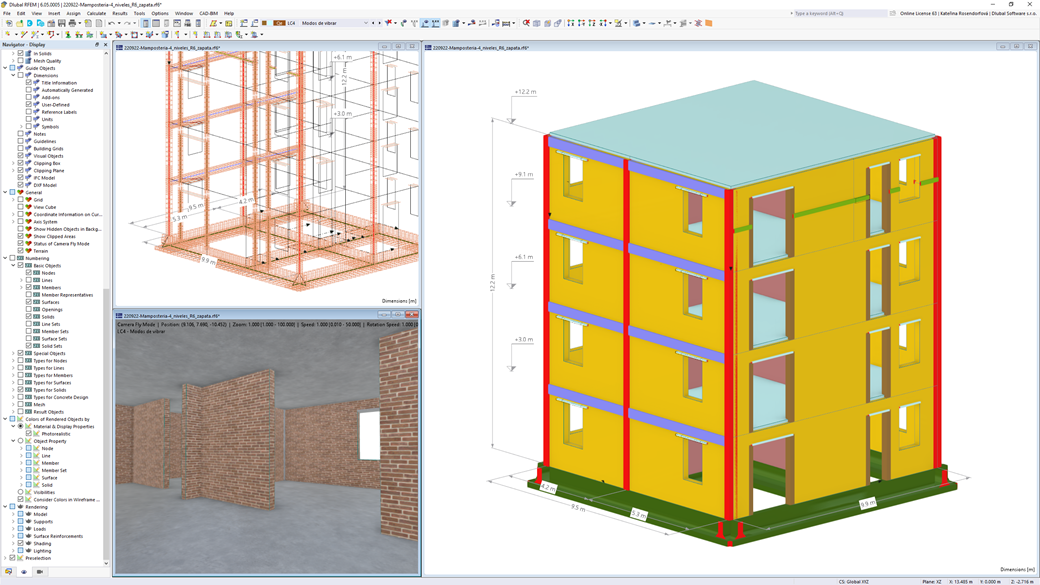

Construcción de mampostería con núcleo de hormigón en un modelo de edificio de gran altura para análisis estructural.

Cálculo de fábrica | RFEM 6

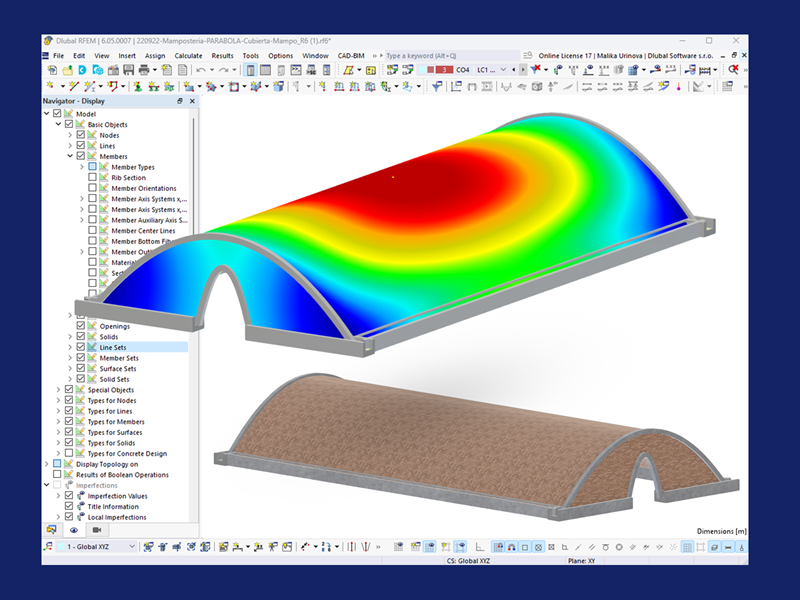

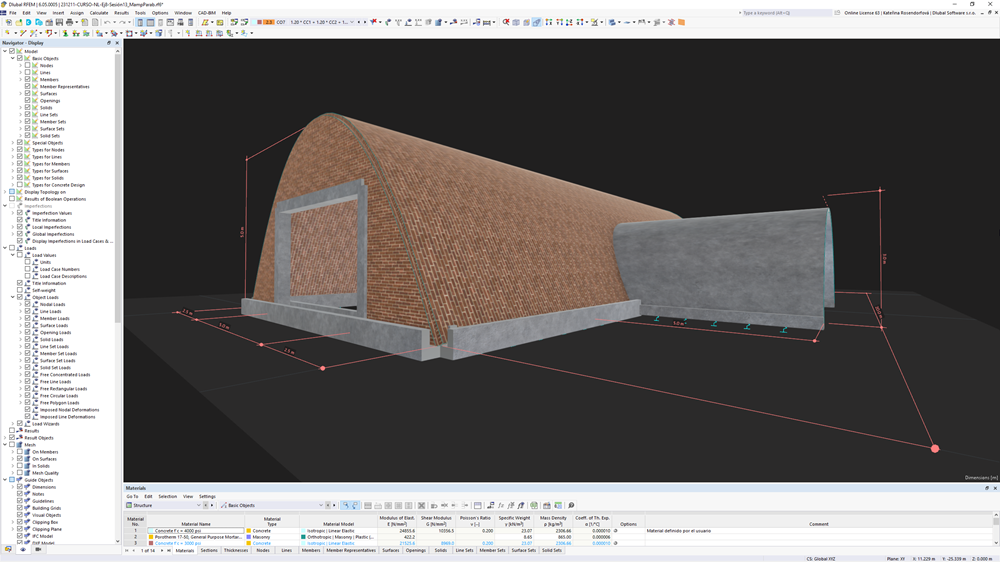

Bóveda de mampostería con intersección de bóveda de hormigón armado.

Cálculo de fábrica | RFEM 6

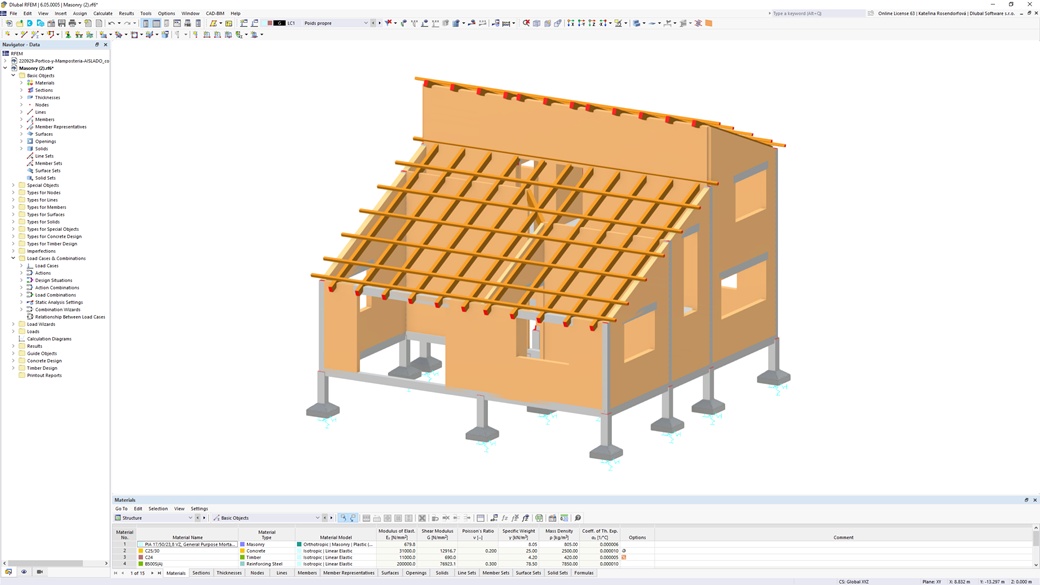

Modelo estructural de un edificio de mampostería sobre cimentaciones de hormigón armado representado en RFEM.

Cálculo de fábrica | RFEM 6

Ventajas

Modelado sencillo de muros de fábrica (mampostería)
Distribución real de la fuerza de corte debida al análisis de todo el sistema

Cálculo de sistemas mixtos (por ejemplo, hormigón armado/mampostería)
Interacción con otros complementos, como el de Análisis de fases de construcción

Implementado para el cálculo de estructuras de fábrica con RFEM 6

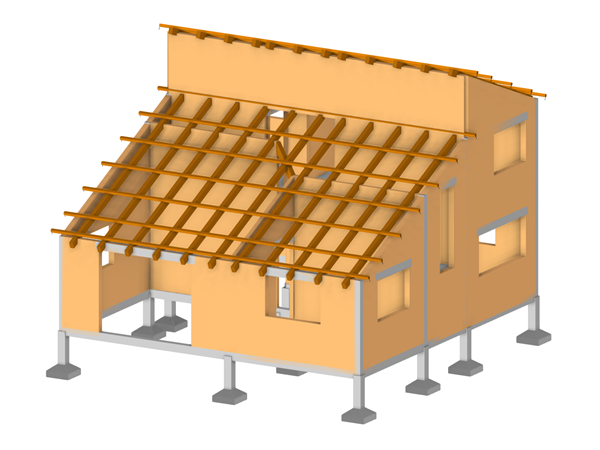

Modelo de edificio de mampostería con cimientos de hormigón armado cargado en el software RFEM para análisis estructural.

Mampostería sobre cimentaciones de hormigón armado

Aquí puede descargar el modelo de mampostería sobre cimentaciones de hormigón armado y abrirlo en el software RFEM de análisis de estructuras por elementos finitos.

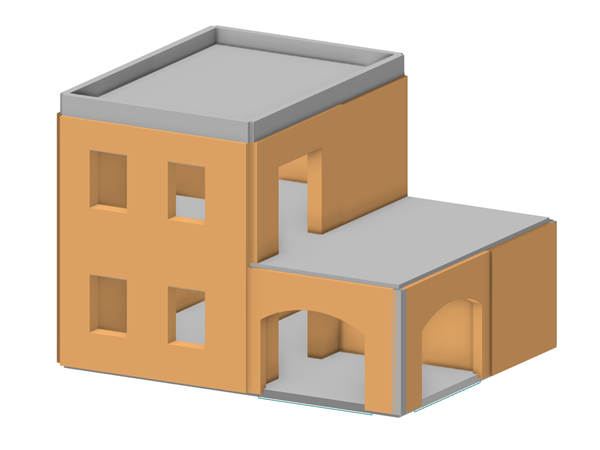

Modelo 3D de un edificio con muros de fábrica y forjados de hormigón armado para el análisis estático.

Construcciones de mampostería y hormigón armado

Aquí puede descargar el modelo de un edificio con estructuras de mampostería y hormigón armado y abrirlo en el software RFEM de análisis de estructuras por elementos finitos.

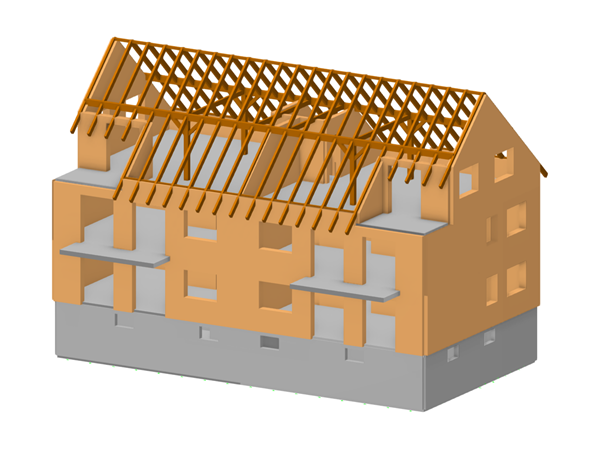

Análisis detallado de un edificio de apartamentos en el programa de elementos finitos.

Edificio residencial

Aquí tiene la opción de descargar el modelo de un edificio de apartamentos y abrirlo en el software RFEM de análisis de estructuras por elementos finitos.

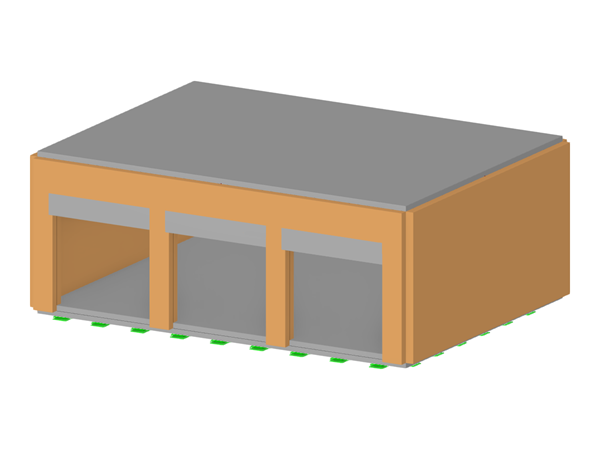

Garaje

Descargue el modelo de un garaje y ábralo en el software RFEM de análisis de estructuras por elementos finitos.

Otros modelos

Entrada de datos

En el sistema, puede combinar el modelo de material de fábrica con todas los complementos comunes de RFEM. Esto le permite diseñar modelos completos de edificios en combinación con material de fábrica.

Más información

Modelo de material

Para analizar estructuras de mampostería en RFEM, se ha implementado un modelo de material no lineal basado en el enfoque de Lourenço. Este utiliza una superficie de fluencia compuesta según Rankine y Hill para representar varios mecanismos de falla de la mampostería.

Los parámetros del modelo están calibrados para coincidir con las curvas de diseño estándar, permitiendo una simulación realista del comportamiento de la mampostería de acuerdo con los códigos de diseño.

Más información

Cálculo de fábrica de RFEM 6 | Modelo de material

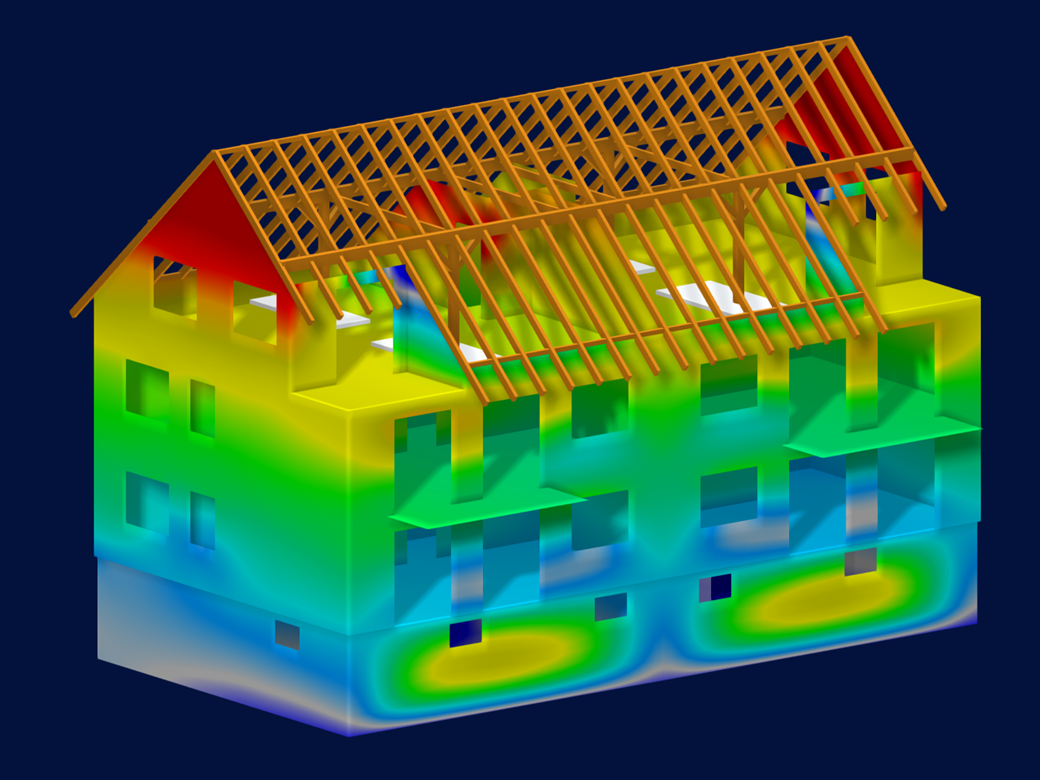

Banner W para cálculo de fábrica en RFEM 6

Unión losa-muro

Con RFEM, se pueden modelar las propiedades específicas de la unión entre una losa de hormigón armado y un muro de fábrica mediante una articulación lineal especial. Esto limita los esfuerzos de momento transferidos según la geometría definida, lo que evita la sobrecarga del material.

Más información

Soporte fantástico y profesional

Me gustaría enviar una nota rápida para desearles lo mejor a todos en Dlubal, en particular quiero agradecerles por el apoyo fantástico, completo y profesional que han brindado.

Potente, fácil de usar, fácil de aprender…

Adoptamos Dlubal en nuestro trabajo y no hemos mirado atrás. Potente, fácil de usar, fácil de aprender, con una salida increíblemente sencilla (una vez configurada).

Cálculo

El cálculo del material de fábrica (mampostería) se realiza teniendo en cuenta la ley de material plástica no lineal. Una vez completado el cálculo con éxito, se realiza el análisis de estabilidad.

Más información

Resultados

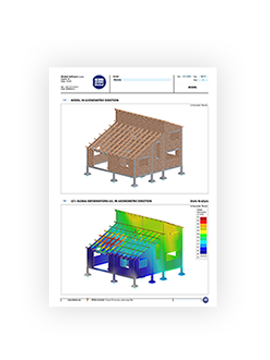

El programa le proporciona las tensiones máximas de las superficies de mampostería, pudiendo representar detalladamente los resultados en cada punto de la malla de elementos finitos (EF).

Más información
