Derrumbe estructural utilizando RFEM 6 y Bullet Constraints Builder (BCB) en Blender
Vídeo
Primeros pasos con RFEM
Descripción
El diseño de estructuras para la resistencia a los terremotos es un tema importante y constantemente relevante. El diseño de estructuras para la resistencia a los terremotos es un tema importante y constantemente relevante.

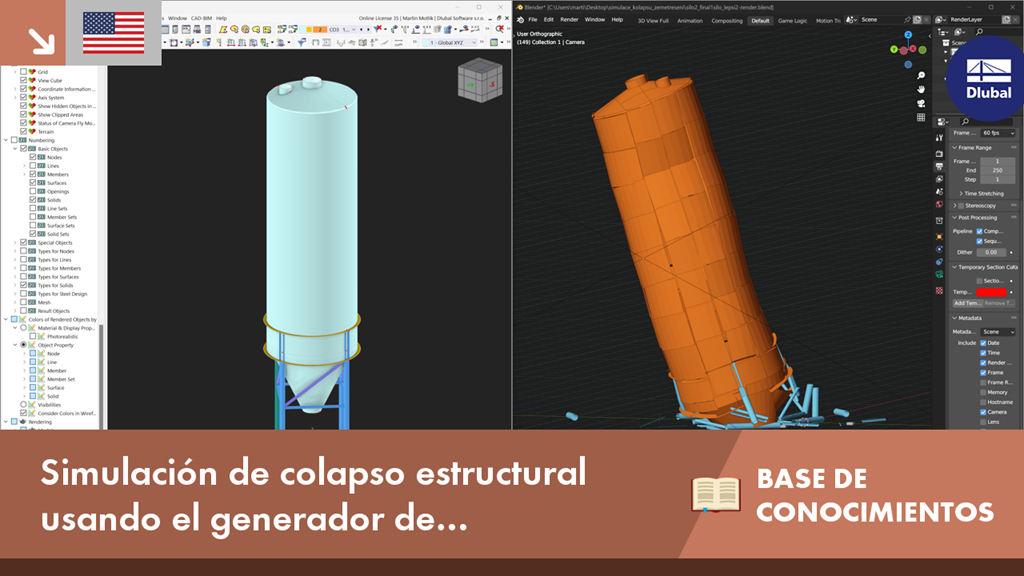

El objetivo de usar RFEM 6 y Blender con el complemento Bullet Constraints Builder es obtener una representación gráfica del derrumbe de un modelo basado en datos reales de propiedades físicas. RFEM 6 sirve como fuente de geometría y datos para la simulación.
Este es otro ejemplo de por qué es importante mantener nuestros programas como los llamados BIM Open, para lograr la colaboración en todos los dominios del software.
¿Quiere aprender a simular un derrumbe paso a paso?
