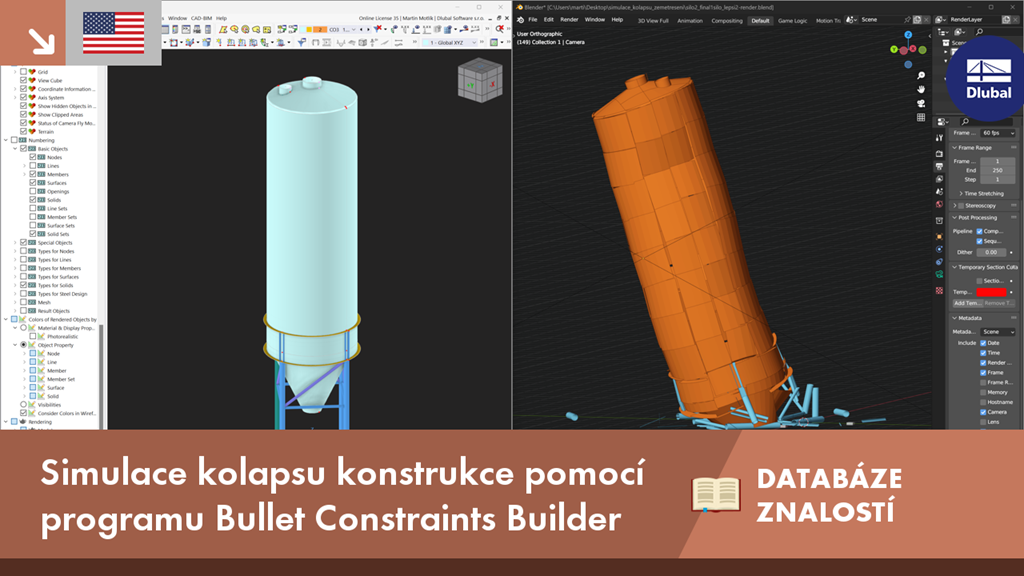

Kolaps konstrukce pomocí programu RFEM 6 a Bullet Constraints Builder (BCB) v programu Blender

Návrh konstrukcí na odolnost proti zemětřesení je důležitým a neustále aktuálním tématem. Mnoho aspektů lze modelovat simulací kolapsu.

Cílem použití programů RFEM 6 a Blender s addonem Bullet Constraints Builder je získat grafické znázornění kolapsu modelu na základě simulace reálných fyzikálních dějů. RFEM 6 přitom slouží jako zdroj geometrie a údajů pro simulaci.

Je to další příklad, proč je důležité mít naše programy tzv. BIM Open, aby bylo možné realizovat spolupráci napříč softwarovými doménami.

Chcete se naučit simulovat kolaps krok za krokem?

Stahování

Soubor CSV se záznamem zemětřesení | Tvůrce vazeb odrážek

9,51 KB

Kolaps konstrukce sila | Nastavení simulace v programu Blender 2.79

13,81 MB

Kolaps konstrukce sila | Rendering v programu Blender 3.5

12,47 MB
