Simulation eines strukturellen Einsturzes mit RFEM und Bullet Constraints Builder (BCB) in Blender
Video
Erste Schritte mit RFEM
Beschreibung
Die erdbebensichere Bemessung von Tragwerken ist ein wichtiges und ständig aktuelles Thema. Durch Einsturzsimulationen lassen sich viele Aspekte nachvollziehen.

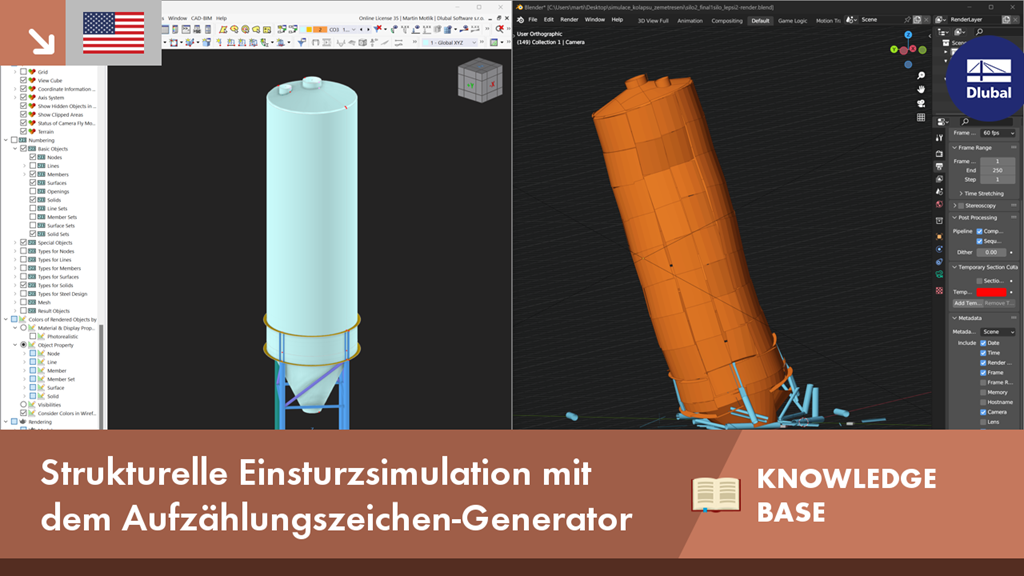

Der Einsatz von RFEM 6 und Blender mit dem Bullet Constraints Builder Add-On zielt darauf ab, den Einsturz eines Modells auf der Grundlage echter physikalischer Eigenschaftsdaten grafisch darzustellen. RFEM 6 dient dabei als Geometrie- und Simulationsdatenquelle.
Dies ist ein weiteres Beispiel, das zeigt, warum es wichtig ist, unsere Programme als sogenanntes BIM Open zu pflegen, um eine Zusammenarbeit über viele Softwarebereiche hinweg zu erreichen.
Sie möchten Schritt für Schritt lernen, wie Sie einen Einsturz simulieren?
Schlüsselwörter
Dlubal Knowledge Base Einsturz Erdbeben Blender Struktureller Einsturz Verformung Silo Dlubal KB Knowledge Base Technischer Beitrag Bauwesen Bauingenieurwesen Bauingenieur Tragwerksplanung Tragwerksplaner Statik Statiker RFEM 6 RSTAB 9 Dlubal Software
Downloads
- Earthquake Record CSV File | Bullet Constraints Builder
- Collapse of Silo Structure | Simulation Settings in Blender 2.79
- Collapse of Silo Structure | Rendering in Blender 3.5
