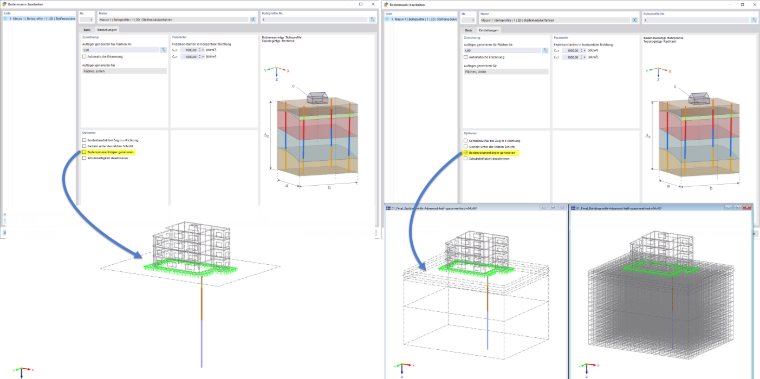

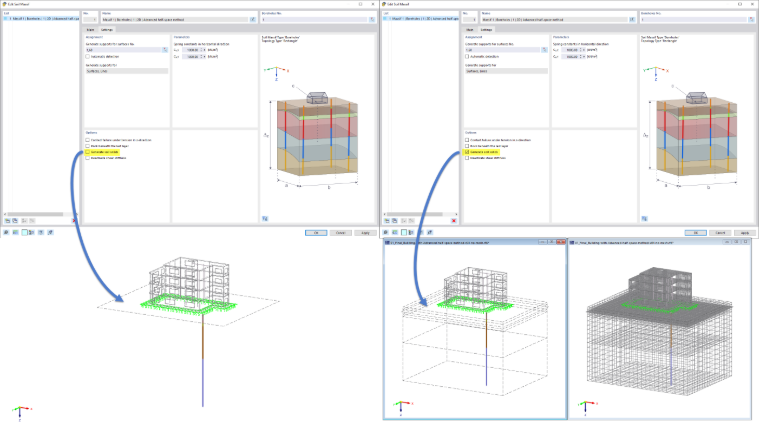

Para el método del módulo de rigidez, ahora hay dos métodos disponibles para generar la estratificación del suelo a partir de los perfiles de perforación.1. Internamente de acuerdo con la solución de Soilin en RFEM 5A partir de los perfiles de perforación, la estratificación del suelo debajo de cada elemento de superficie a analizar se aproxima internamente. Esta solución corresponde al procedimiento que ya se usó en RFEM 5 en el módulo adicional Soilin para determinar la estratificación del suelo.Esta solución requiere menos tiempo de cálculo durante el mallado. Sin embargo, las superficies límite de capa determinadas no son visibles.2. Mediante la generación y mallado de cuerpos 3DA partir de los perfiles de perforación, la estratificación del suelo se crea generando cuerpos de volumen de suelo, como para la solución 3D, con superficies NURBS como superficies límite de capa.Los cuerpos de volumen del suelo son visibles y se mallen. Los elementos 3D no se calculan. Solo se obtiene el material del suelo de ellos.Esta solución requiere más tiempo de cálculo durante el mallado. Las superficies límite de capa determinadas son visibles.La selección se da activando o desactivando la opción "Generar cuerpos de volumen del suelo". Ver Imagen 1 o 2.
Análisis geotécnico | Método del módulo de rigidez | Generación de estratificación del suelo
;
