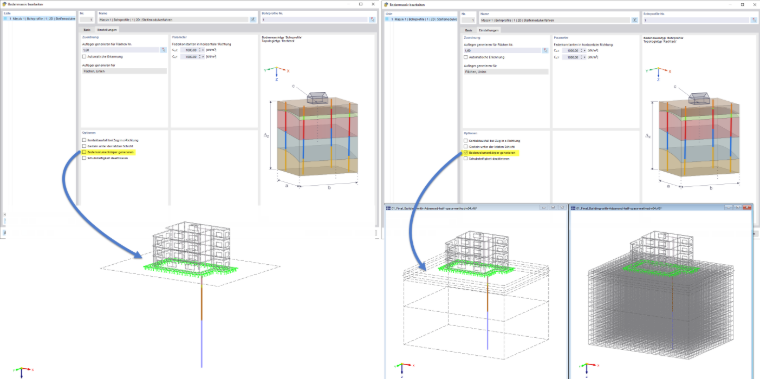

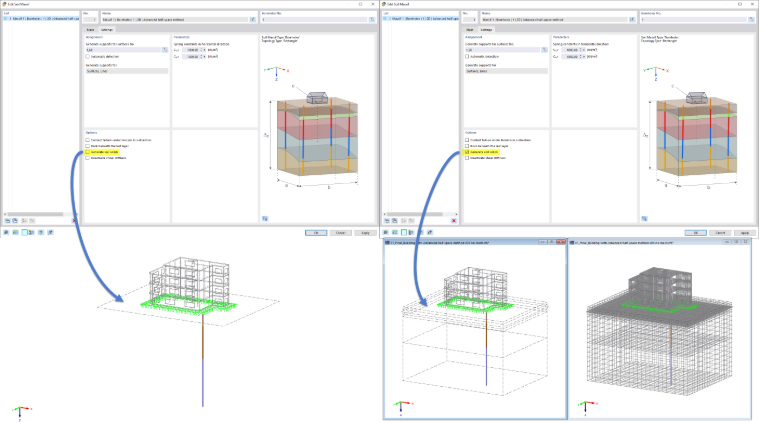

Für das Steifemodulverfahren stehen nun zwei Verfahren für die Generierung der Bodenschichtung aus den Bohrprofilen zur Verfügung.1. Intern entsprechend der Lösung von Soilin in RFEM 5Aus den Bohrprofilen wird die Bodenschichtung unterhalb eines jeden zu analysierenden Flächenelementes intern approximiert. Diese Lösung entspricht der Vorgehensweise, die bereits in RFEM 5 im Zusatzmodul Soilin zur Ermittlung der Bodenschichtung verwendet wurde.Diese Lösung benötigt weniger Berechnungszeit während der Vernetzung. Die ermittelten Schichtgrenzflächen sind jedoch nicht sichtbar.2. Mittels Erzeugen und Vernetzen von 3D KörpernAus den Bohrprofilen wird die Bodenschichtung durch Generieren der Bodenvolumenkörper, wie für die 3D-Lösung, mit NURBS-Flächen als Schichtgrenzflächen erstellt.Die Bodenvolumenkörper sind sichtbar und werden vernetzt. Die 3D-Elemente werden nicht berechnet. Es wird nur das Bodenmaterial daraus gewonnen.Diese Lösung benötigt mehr Berechnungszeit während der Vernetzung. Die ermittelten Schichtgrenzflächen sind sichtbar.Die Auswahl ist durch Aktivieren bzw. Deaktivieren der Option "Bodenvolumenkörper generieren" gegeben. Siehe Image 1 bzw. 2.
Geotechnische Analyse | Steifemodulverfahren | Generierung der Bodenschichtung
;
