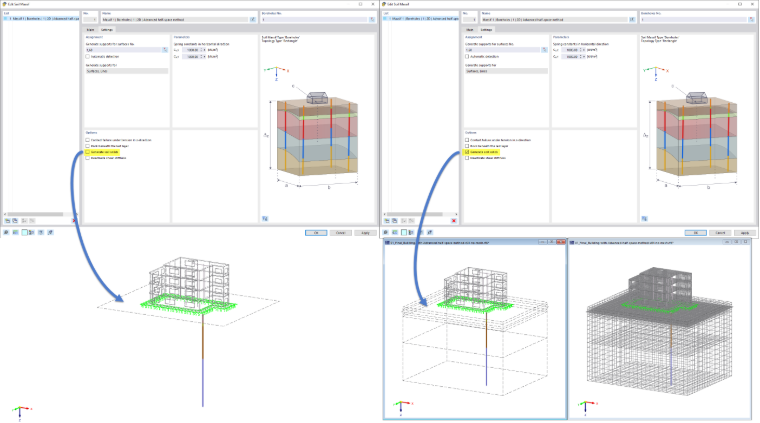

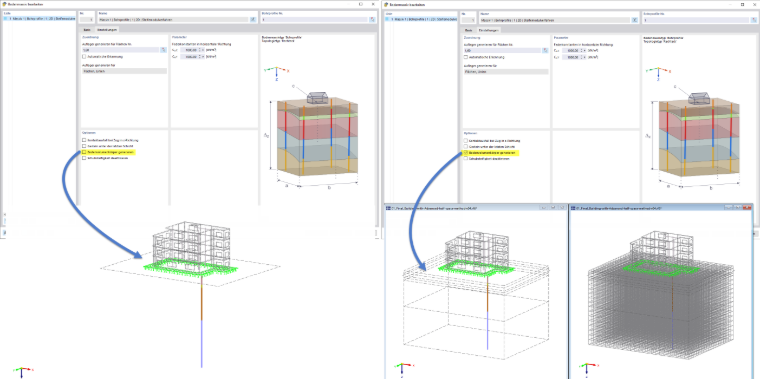

Pour la méthode du module de rigidité, deux méthodes sont désormais disponibles pour la génération de la stratification du sol à partir des profils de forage.1. Interne, selon la solution de Soilin dans RFEM 5À partir des profils de forage, la stratification du sol sous chaque élément de surface à analyser est approximée en interne. Cette solution correspond à l'approche déjà utilisée dans RFEM 5 dans le module additionnel Soilin pour déterminer la stratification du sol.Cette solution nécessite moins de temps de calcul pendant le maillage. Cependant, les surfaces limites des couches déterminées ne sont pas visibles.2. Par la création et le maillage de corps 3DÀ partir des profils de forage, la stratification du sol est créée par la génération des volumes de sol, comme pour la solution 3D, avec des surfaces NURBS comme interfaces de couche.Les volumes de sol sont visibles et maillés. Les éléments 3D ne sont pas calculés. Seul le matériau du sol en est extrait.Cette solution nécessite plus de temps de calcul pendant le maillage. Les surfaces limites des couches déterminées sont visibles.La sélection se fait en activant ou désactivant l'option "Générer des volumes de sol". Voir Image 1 ou 2.
Analyse géotechnique | Méthode du module de rigidité | Génération stratification du sol
;
