Los valores característicos de los muelles traslacionales se definen por separado para las cimentaciones en la dirección de los ejes locales x, y y z de la barra.
Los muelles de traslación se calculan a partir del módulo de cimentación [kN/m³]. Estos coeficientes indican cuántos kN/m² se necesitan para comprimir el suelo 1,0 m. La unidad es realmente kN/(m² ⋅ m).
Para definir esto para una barra con un ancho limitado, estos coeficientes se deben multiplicar por la dimensión respectiva de la sección. Por lo tanto, se obtiene un muelle de traslación relacionado con la barra en kN/m². Esto indica cuántos kN/m son necesarios para comprimir el suelo 1.0 m.
C1, z = ks [kN/m³] ⋅ ancho [m]

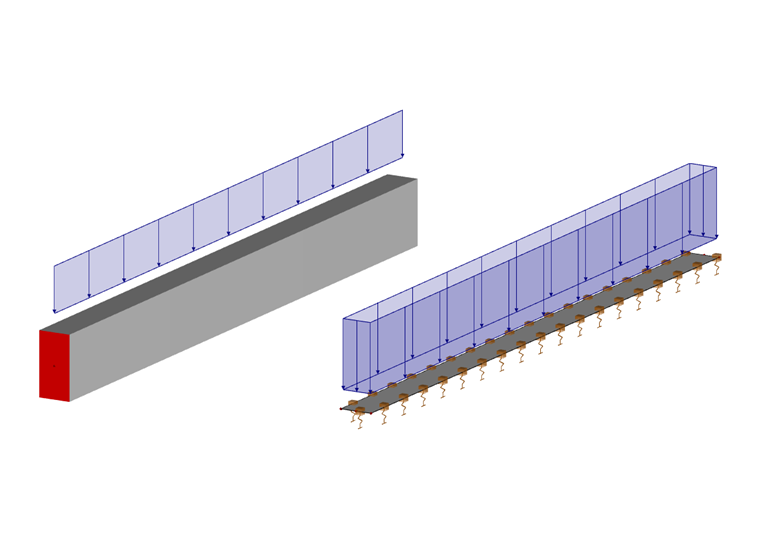

En este ejemplo, se considera una cimentación de tira con el rectángulo de sección 500/1000 y se aplica una carga distribuida de 10 kN/m.
Se supone un módulo de cimentación de ks = 10.000 kN/m³. El muelle de traslación en la dirección del eje z local se calcula, por lo tanto, como sigue.
C1, z = 10.000 kN/m³ ⋅ 0,5 m = 5.000 kN/m²
