Podloží prutu 1: Translační tuhost

U prutu můžeme zadat pružné uložení. Při modelování se tak zohledňuje vliv podloží. Pružné podloží lze definovat pouze u prutu typu „Nosník”.

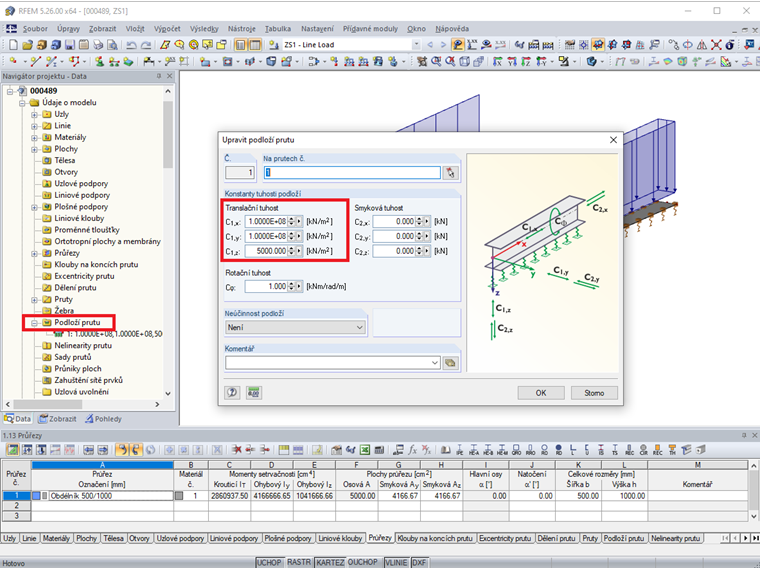

Charakteristické hodnoty translačních tuhostí podloží se zadávají zvlášť pro  směry lokálních os prutu x, y a z.

Translační tuhosti se počítají z modulu reakce podloží [kN/m³]. Tyto součinitele udávají, kolik kN/m² je zapotřebí pro stlačení zeminy o 1,0 m. Jednotka je tedy vlastně kN/(m² ⋅ m).

Pro zadání prutu s nejednotkovou šířkou je třeba tyto součinitele vynásobit příslušným rozměrem průřezu. Získáme tak translační tuhost vztaženou na prut v kN/m2. Tyto součinitele udávají, kolik kN/m je zapotřebí pro stlačení zeminy o 1,0 m.

C1,z = ks [kN/m³] ⋅ šířka [m]

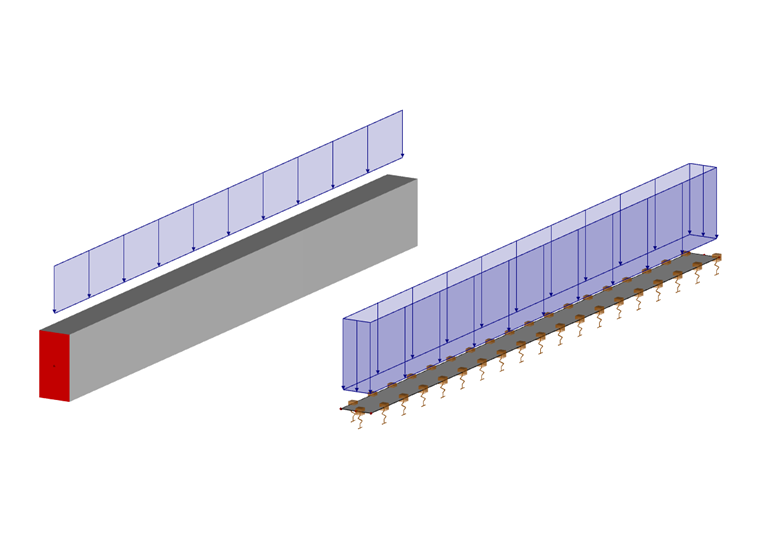

Tento příklad představuje základový pas s obdélníkovým průřezem 500/1000 s rovnoměrným spojitým zatížením 10 kN/m.

Modul reakce podloží ks = 10 000 kN/m³. Translační tuhost ve směru lokální osy z se proto vypočítá následovně.

C1,z = 10 000 kN/m³ ⋅ 0,5 m = 5 000 kN/m²
