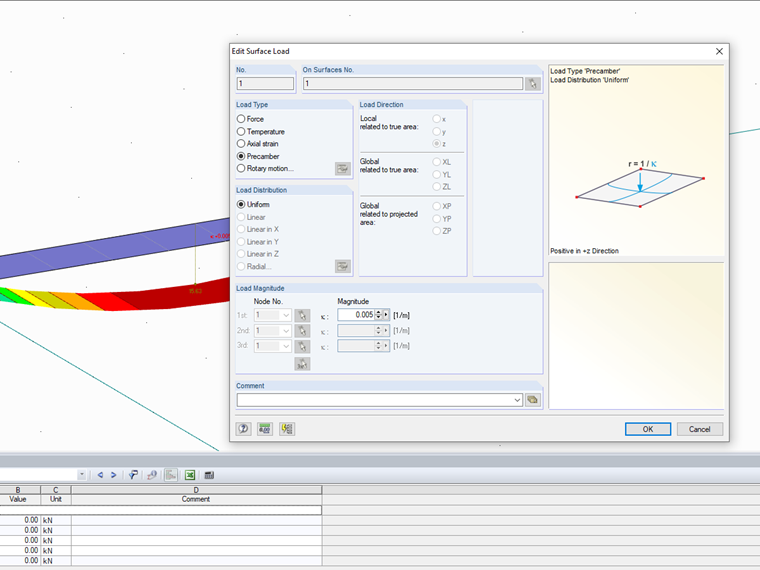

Sin embargo, el cálculo de la contraflecha no se realiza con una carga interna equivalente como en el caso de una barra, sino que se aplica una deformación real al sistema o la superficie. El cálculo de la deformación también se puede representar mediante un modelo de segmento circular.
El siguiente ejemplo se usa para calcular la flecha real de la superficie.
| s | Longitud de la superficie |
| k | Coeficiente de curvatura |
| H | Deflexión real de la superficie |
El Sr. Frenzel es responsable del desarrollo de productos para el análisis dinámico. También proporciona soporte técnico para los clientes de Dlubal Software.
