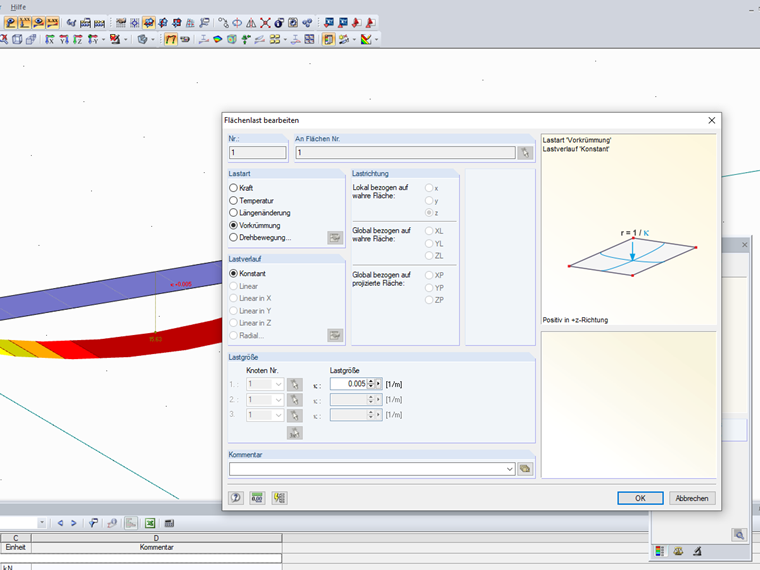

Dabei wird jedoch nicht wie bei einem Stab mit einer internen Ersatzlast eine Vorkrümmung berechnet, sondern es wird eine reale Verformung auf das System beziehungsweise die Fläche aufgebracht. Die Berechnung der Verformung kann man mit dem Kreissegment-Modell nachvollziehen.
Anhand des folgenden Beispiels wird die reale Durchbiegung der Fläche berechnet.
