Como alternativa, puede mostrar los valores sin marcos. Diese Option kann im Ergebnisnavigator unter "Werte an Flächen" → "Einstellungen" → "Transparent" aktiviert werden. También puede desactivar el punto rojo en "Propiedades de visualización".

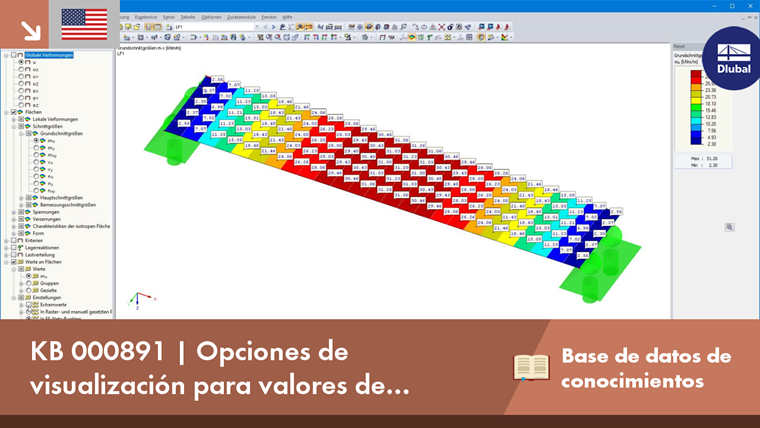

Opciones de visualización para valores de resultados en superficies
Um eine übersichtlichere Darstellung der Ergebniswerte zu erzielen, können verschiedene Einstellungen vorgenommen werden. Einige Anwender stört beispielsweise der weiße Hintergrund in den Textblasen. Dieser Hintergrund kann in den "Anzeigeeigenschaften" über die Transparenz und über die Hintergrundfarbe gesteuert werden.
