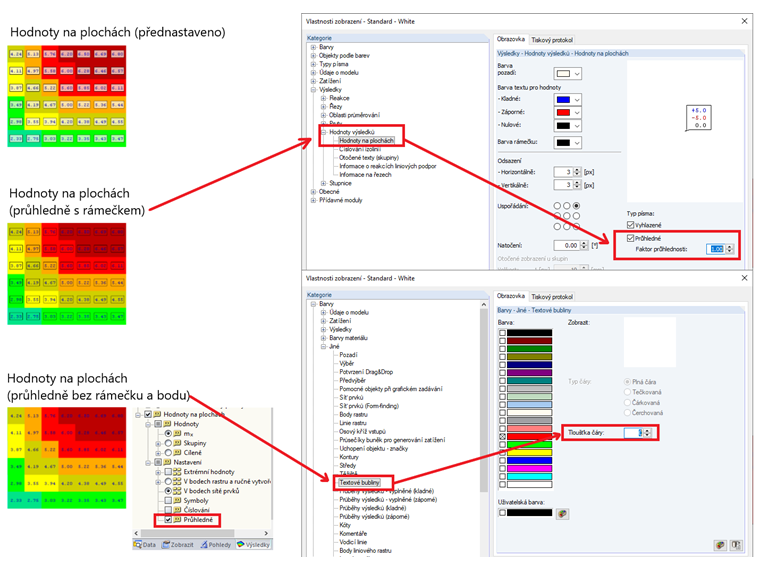

Další možností je zobrazit hodnoty bez rámečků. Tuto možnost lze aktivovat v Navigátoru výsledků v sekci "Hodnoty na plochách" → "Nastavení" → "Průhledně". Pokud považujete za rušivý červený bod, lze jej také deaktivovat v "Nastavení zobrazení".
Možnosti zobrazení hodnot výsledků na plochách
Pro přehledné zobrazení hodnot výsledků je možné použít různá nastavení. Některé uživatele například ruší bílé pozadí v textových bublinách. Pozadí můžete upravit v "Nastavení zobrazení" pomocí Průhlednosti a Barvy pozadí.
Autor
Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.
