Determinación de la resistencia al aplastamiento según EN 1997-1

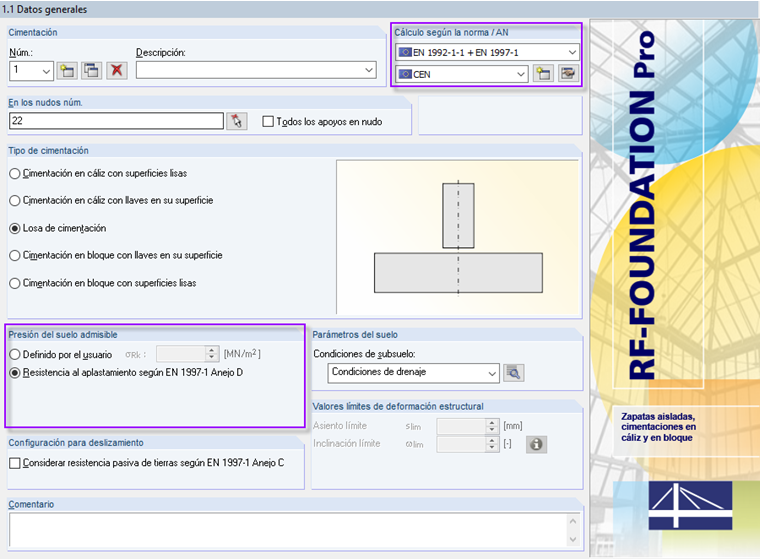

Vorgaben für die Ermittlung der zulässigen Bodenpressung

El siguiente ejemplo muestra esta determinación. Demnach ist in Maske 1.1 Basisangaben die Auswahl "Grundbruchwiderstand nach EN 1997-1 Anhang D" vorzunehmen. Im hier beschriebenen Nachweisverfahren wird das "Verfahren 2" beschrieben, welches bei der Bemessung mit der NA-Auswahl "CEN" voreingestellt ist.

Bodenschichten und Bodenkennwerte

Für die Ermittlung des Grundbruchwiderstandes ist zunächst ein Bodenprofil anzugeben, welches für den Nachweis berücksichtigt werden soll. Nachfolgend wird hierzu das Bodenprofil im Endzustand betrachtet, da dieses für die analytische Ermittlung des Grundbruchwiderstandes zu Grunde gelegt wird.

Die Bodenschichten neben dem Fundament (Schicht 1') und bis zu 0,75 m unter der Fundamentsohle (Schicht 2') weisen hierbei folgende Bodenkennwerte auf:
Peso específico: γ = 20,00 kN/m³
Winkel der inneren Reibung: φ_k = 28,0°
Kohäsion: c'_k = 15,00 kN/m²

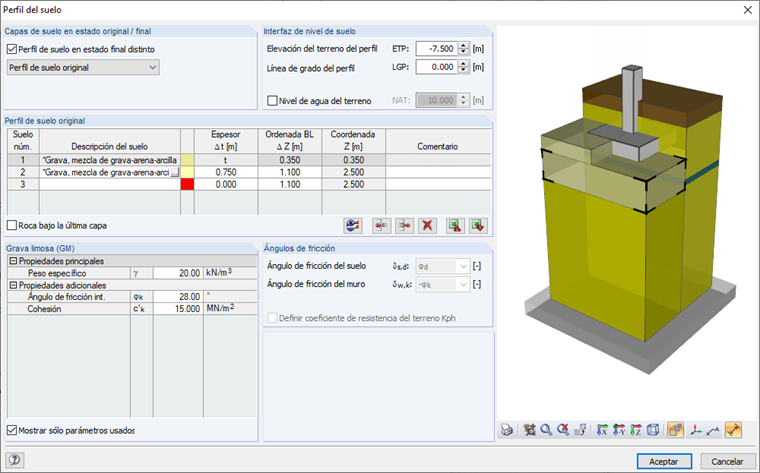

Bodenprofil im Endzustand

Die Bodenschicht unterhalb des Bodenaustausches (Schicht 3, aus ursprünglichem Bodenprofil) weist folgende Bodenparameter auf:
Peso específico: γ = 20,00 kN/m³
Winkel der inneren Reibung: φ_k = 32,0°
keine Kohäsion: c'_k = 0,00 kN/m²

Fundamentplattenabmessungen

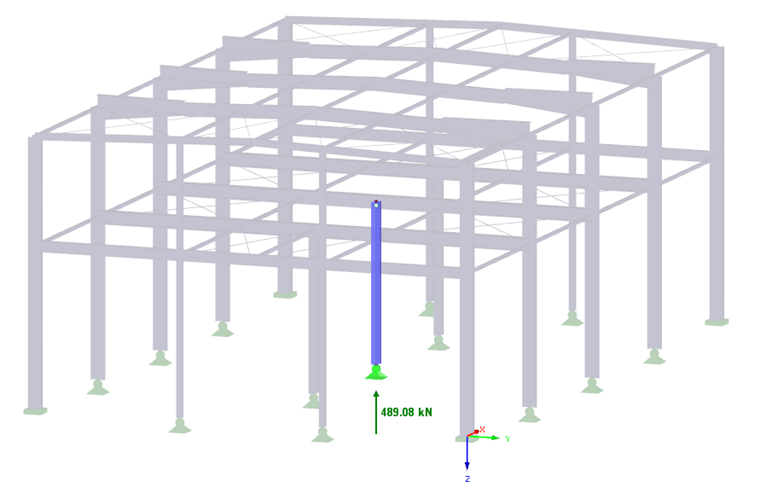

Die Berechnung der zulässigen Sohldruckspannung soll in diesem Beispiel für eine rechteckige Fundamentplatte mit den Abmessungen 1,50 m · 1,50 m · 0,35 m durchgeführt werden. In dem vorliegenden Modell soll der Grundbruchnachweis für eine Fundamentplatte einer Stahlhalle geführt werden. Mittig auf der Fundamentplatte wird eine Pendelstütze der Stahlhalle angeordnet, wodurch die Fundamentplatte mit einer Vertikallast von V_d = 489,08 kN belastet wird. Die nachfolgende Grafik zeigt die Stütze in der Stahlhalle mit der maßgeblichen Lagerreaktion P-Z.

Betrachtete Stütze der Stahlhalle

Bestimmung des Grundbruchwiderstandes

Der charakteristische Wert des Grundbruchwiderstandes lässt sich nach [1] Anhang D, Gleichung (D.2) für konsolidierte Verhältnisse bestimmen zu:

In einem ersten Schritt werden zunächst die wirksamen Bodenkennwerte bestimmt, da unterhalb der Fundamentsohle zwei verschiedene Böden mit unterschiedlichen Bodenkennwerten anliegen. Die ermittelte Tiefe des Grundbruchkegels ergibt sich in diesem Beispiel zu z_s = 2,443 m. Demnach wird die Schicht 3 unter der Fundamentsohle mit einer Tiefe von 2,443 m - 0,75 m = 1,693 m angeschnitten.

Wirksame Bodenkennwerte:

Wirksame Auflast auf Sohlniveau:
q' = 0,35 m · 20 kN/m³ = 7,0 kN/m²

Im nächsten Schritt werden die dimensionslosen Faktoren für die Tragfähigkeit, Sohlflächenneigung, die Grundrissform des Fundaments und der Lastneigung infolge einer Horizontalkraft ermittelt.

Dimensionslose Faktoren für die Tragfähigkeit:
N_q = e^{π · tanφ'} · tan² (45 + φ' / 2) = 20,096
N_c = (N_q - 1) · cos φ' = 32,069
N_γ = 2 · (N_q - 1) · tan φ' = 22,741

In diesem Beispiel wird eine Fundamentplatte mit einer quadratischen Grundrissform untersucht. Demnach ergeben sich folgende dimensionslose Faktoren für die Grundrissform zu:
s_q = 1 + sin φ' = 1,512
s_γ = 0,70
s_c = (s_q · N_q - 1) / (N_q - 1) = 1,538

In diesem Zusammenhang sei darauf hingewiesen, dass für die Fundamentabmessungen die rechnerische Sohlflächenlänge L' und Sohlflächenbreite B' einzusetzen sind. Da in diesem Fall lediglich eine Vertikallast untersucht wird und die Lastexzentrizität gleich Null ist, ergibt sich L' = B' = 1,50 m und hieraus die Einordung als "quadratisches Fundament". Würde an dem Fundament eine Horizontallast angreifen, ergäbe sich aus den unterschiedlichen rechnerischen Sohlflächenlängen L' und -breiten B' entsprechend ein rechteckiger rechnerischer Fundamentgrundriss.

Die dimensionslosen Faktoren für die Sohlflächenneigung b_c, b_q und b_γ ergeben sich zu 1,00, da der Grundbruchnachweis in RF-/FUND Pro grundsätzlich für horizontale Fundamentplatten (α = 0°) geführt wird. Die dimensionslosen Faktoren für die Lastneigung infolge einer Horizontallast H ergeben sich in diesem Beispiel ebenfalls zu 1,00, da keine Horizontallasten angreifen.

Mit den nun vorliegenden Eingangsparametern kann der charakteristische Wert des Grundbruchwiderstands nach (D.2) ermittelt werden:

Nachweiskriterium für den Grundbruchnachweis

Wie eingangs erwähnt, wird in diesem Beispiel die Berechnung nach CEN mit dem Verfahren 2 angesprochen. Aus den Parametern des Nationalen Anhang ist in diesem Fall (gemäß [1] Tabelle A.5) ein Teilsicherheitsbeiwert für den Grundbruch von γ_R,v = 1,4 vorzusehen.

Demnach ergibt sich der Bemessungswert des Grundbruchwiderstandes zu:

Die vorhandene Sohlspannung V'_d / A' ergibt sich aus der Summe der Spannungen aus der Normalkraft in der Stütze und dem Fundamentplatteneigengewicht:

Nachweiskriterium:

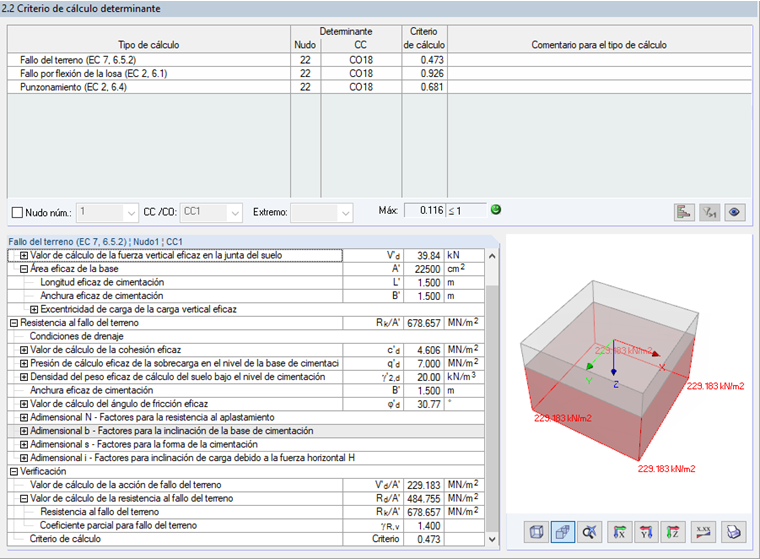

Criterio de cálculo determinante en la ventana 2.2 de RF-/FOUNDATION Pro

Weitere Hinweise zum Grundbruchnachweis in RF-/FUND Pro finden sich auch im zugehörigen Handbuch. Im Abschnitt 8.4 des Handbuchs wird ebenfalls auf die Ermittlung des Grundbruchwiderstandes eingegangen. Des Weiteren werden hier auch die Unterschiede zwischen dem Nachweisverfahren 2 und 2* angesprochen.
