Modelado de pilotes en RFEM 6: introducción completa

Este artículo introduce el nuevo tipo de barra "Pile", desarrollado para permitir un modelado eficiente y preciso de pilotes dentro de modelos estructurales.

Los pilotes son elementos estructurales fundamentales utilizados en la ingeniería geotécnica para transferir cargas desde las superestructuras a capas más profundas y estables de suelo o roca cuando los suelos superficiales son inadecuados. A diferencia de las cimentaciones superficiales, que dependen de los suelos superficiales para la capacidad de carga, los pilotes transfieren la carga a capas más profundas, proporcionando mayor estabilidad en condiciones de suelo más débiles o compresibles. Estos sistemas de cimentaciones profundas son esenciales en varios proyectos de ingeniería civil, incluidos edificios de gran altura, puentes y plataformas en alta mar.

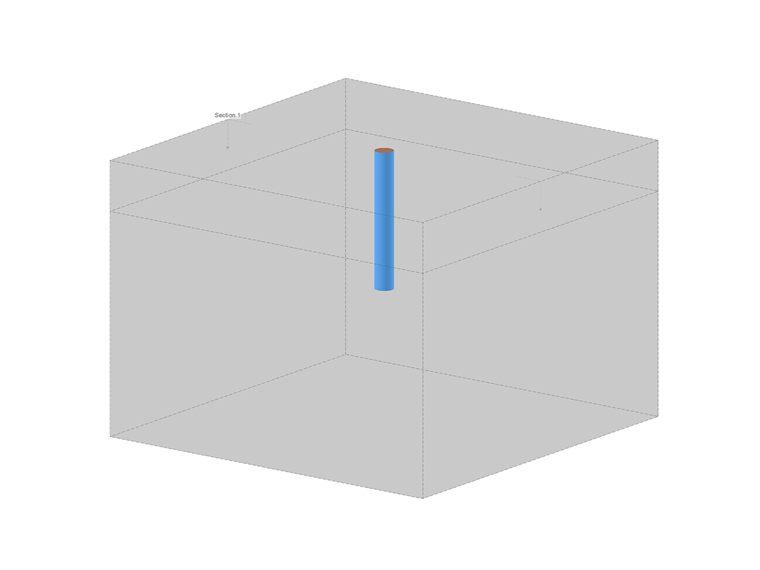

RFEM 6, el avanzado software de análisis estructural de Dlubal Software, proporciona a los ingenieros una forma eficiente y precisa de modelar pilotes en un modelo estructural. Incluye un tipo de barra específico llamado "Pilote" (Imagen 1), que permite representar estos elementos de cimentación de manera eficaz. Este tipo de barra está diseñado para simular tanto las propiedades mecánicas del propio pilote como para garantizar que su interacción con el suelo circundante se tenga en cuenta en el diseño general.

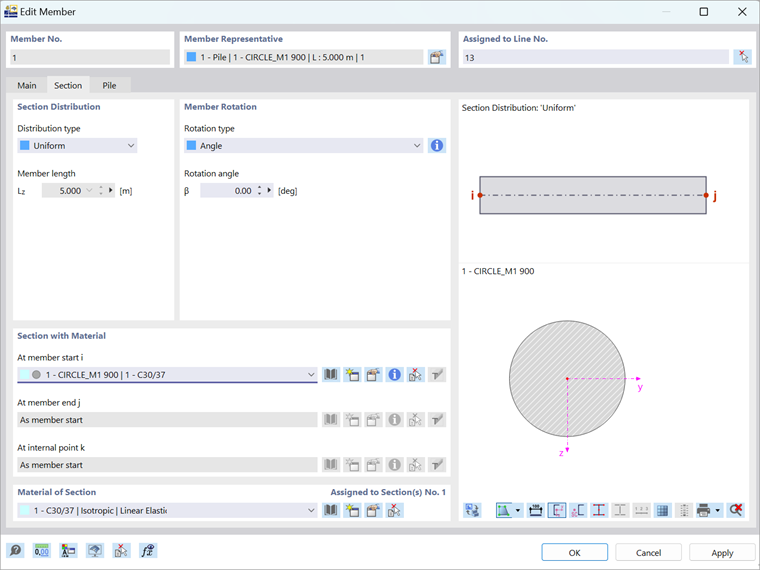

Elegir el tipo de barra "Pilote", como se ilustra en la Imagen 1, le permite definir las características específicas del pilote, comenzando con su forma y dimensiones de la sección transversal (Imagen 2). RFEM 6 le proporciona la flexibilidad de especificar la geometría del pilote, ya sea circular, cuadrada o una forma personalizada adaptada al diseño. Puede ingresar parámetros detallados como el diámetro o ancho, propiedades del material (por ejemplo, concreto, acero), y longitud. Además, los materiales y secciones pueden predefinirse en el navegador, lo que le permite seleccionarlos fácilmente desde un menú desplegable durante este paso.

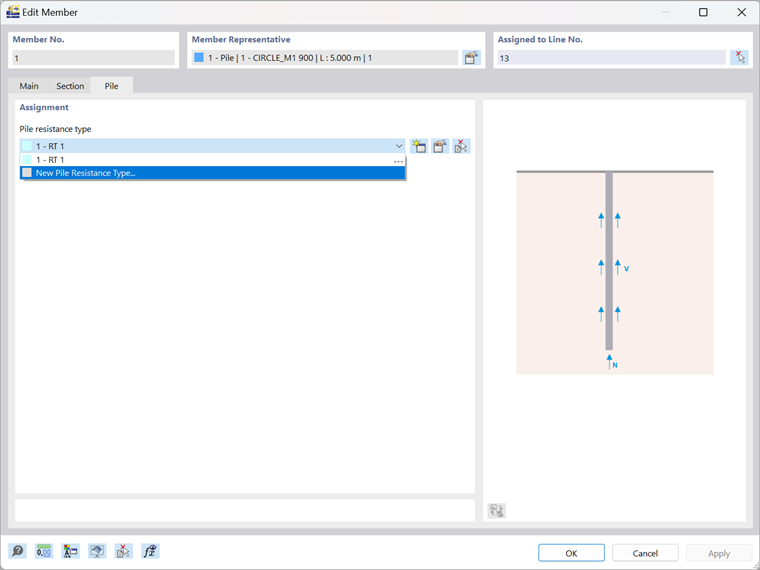

A diferencia de la pestaña "Sección" mostrada en la Imagen 2, que está universalmente disponible para todos los tipos de barra, la pestaña "Pilote" que sigue está dedicada exclusivamente a los pilotes. Esto se debe a que permite la definición de la resistencia del pilote (Imagen 3), que es esencial para comprender el mecanismo mediante el cual el pilote transfiere cargas al suelo circundante.

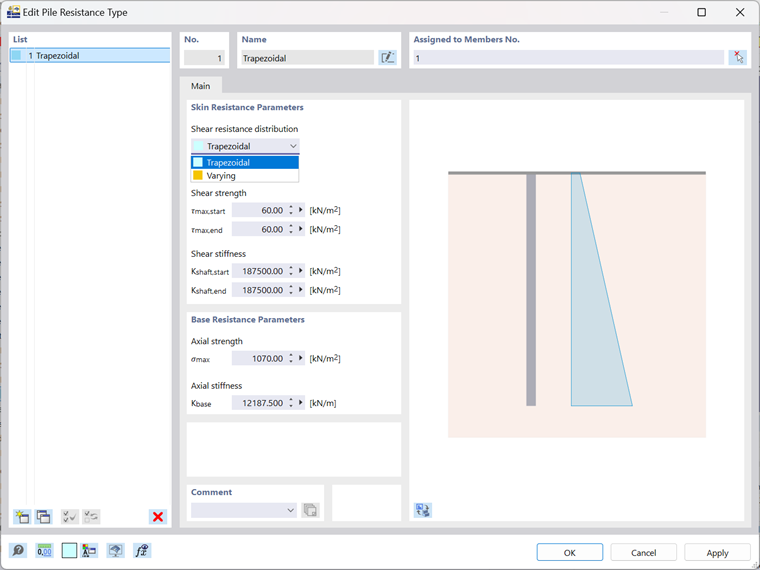

La resistencia ofrecida por el suelo al pilote se divide en dos componentes: resistencia por fuste (también conocida como resistencia por el eje) y resistencia en la base. Ambos juegan un papel clave en la determinación de la capacidad de carga de un pilote. Esto también se refleja en la entrada que debe realizar en la ventana mostrada en la Imagen 4.

El principal mecanismo mediante el cual un pilote transfiere carga al suelo circundante es a través de la fricción por fuste. La fricción por fuste surge de las fuerzas de fricción entre la superficie del pilote y el suelo adyacente. Esta resistencia se distribuye a lo largo de la longitud del pilote y varía dependiendo de las propiedades tanto del suelo como del material del pilote. Por lo tanto, para comenzar a definir el tipo de resistencia del pilote, primero debe definir la distribución de la resistencia cortante a lo largo del pilote; puede elegir entre trapezoidal y variable (Imagen 4).

A continuación, puede especificar los valores para la resistencia al corte y la rigidez al corte. La resistencia al corte se refiere al esfuerzo de corte máximo que el suelo puede soportar antes de fallar, mientras que la rigidez al corte representa la resistencia del suelo a la deformación cortante a medida que el pilote se mueve en relación con él. De igual manera, necesita definir los parámetros de resistencia en la base, incluyendo la resistencia axial y la rigidez axial. Inicialmente, estos parámetros pueden determinarse utilizando las fórmulas proporcionadas a continuación. Posteriormente, pueden ajustarse según una curva de carga-deformación de pruebas de campo o normativas para lograr el comportamiento deseado del pilote.

Palabras finales

RFEM 6 ofrece una plataforma poderosa y eficiente para realizar análisis geotécnicos y diseño de cimentaciones de pilotes. Con sus herramientas integrales, el software permite un modelado preciso del comportamiento del pilote, simulación de las interacciones suelo-pilote y ejecución de verificaciones de diseño esenciales, que se explorarán más a fondo en un próximo artículo de la Base de Conocimiento. Al incorporar análisis geotécnico avanzado en un entorno de modelado estructural unificado, RFEM 6 capacita a los ingenieros para diseñar cimentaciones de pilotes más seguras y eficientes, garantizando la estabilidad estructural y un rendimiento óptimo en condiciones de suelo desafiantes.
