Pale są fundamentalnymi elementami konstrukcyjnymi stosowanymi w inżynierii geotechnicznej do przenoszenia obciążeń z nadbudowli do głębszych, bardziej stabilnych warstw gleby lub skał, gdy warstwy powierzchniowe są niewystarczające. W odróżnieniu od fundamentów płytkich, które polegają na powierzchniowych warstwach gleby dla nośności, pale przenoszą obciążenie na głębsze warstwy, zapewniając większą stabilność w słabszych lub ściśliwych warunkach glebowych. Te systemy fundamentowe są niezbędne w różnych projektach inżynierii lądowej, w tym w budynkach wysokościowych, mostach i platformach offshore.

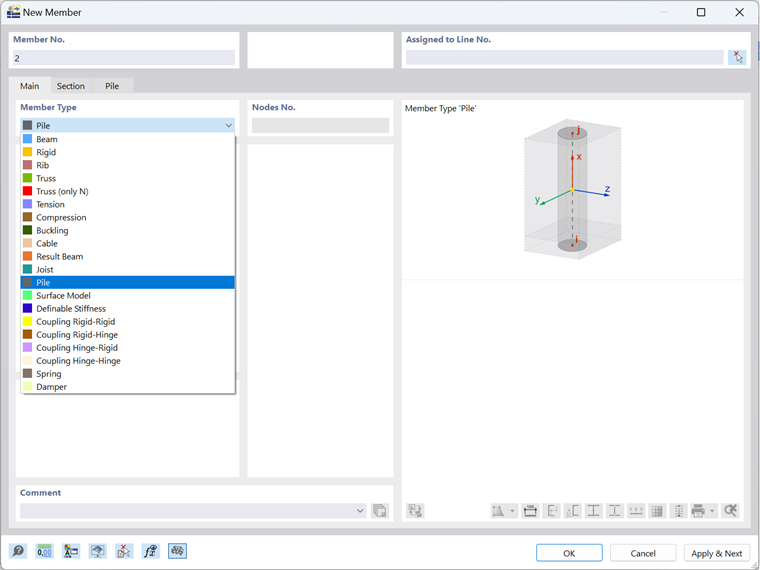

RFEM 6, zaawansowane oprogramowanie do analizy konstrukcyjnej od Dlubal Software, zapewnia inżynierom wydajny i dokładny sposób modelowania pali w modelu konstrukcyjnym. Zawiera ono specjalny typ pręta o nazwie „Pal” (Obraz 1), który pozwala efektywnie reprezentować te elementy fundamentowe. Ten typ pręta jest zaprojektowany zarówno do symulacji właściwości mechanicznych samego pala, jak i zapewnienia, że jego interakcja z otaczającą glebą jest uwzględniona w ogólnym projekcie.

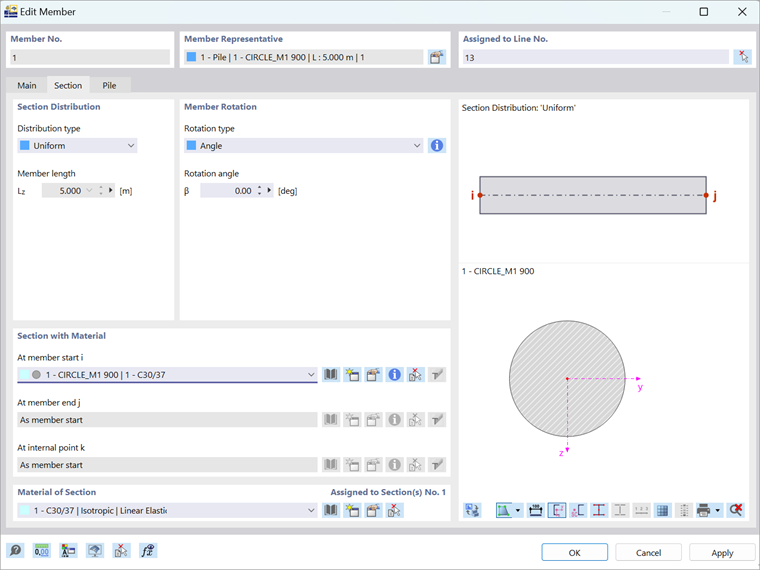

Wybór typu pręta "Pal", jak pokazano na Obrazie 1, pozwala określić specyficzne charakterystyki pala, począwszy od jego kształtu i wymiarów przekroju poprzecznego (Obraz 2). RFEM 6 zapewnia elastyczność w określaniu geometrii pala, czy to okrągłej, kwadratowej, czy niestandardowego kształtu dostosowanego do projektu. Możesz wprowadzić szczegółowe parametry takie jak średnica lub szerokość, właściwości materiałowe (np. beton, stal) oraz długość. Ponadto materiał i przekroje mogą być wstępnie zdefiniowane w nawigatorze, co pozwala łatwo wybrać je z menu rozwijanego na tym etapie.
W przeciwieństwie do zakładki „Przekrój” pokazanej na Obrazie 2, która jest uniwersalnie dostępna dla wszystkich typów prętów, zakładka „Pal” występująca po niej jest dedykowana wyłącznie palom. Jest tak, ponieważ umożliwia ona określenie odporności pala (Obraz 3), co jest niezbędne do zrozumienia mechanizmu, dzięki któremu pal przenosi obciążenia na otaczającą glebę.

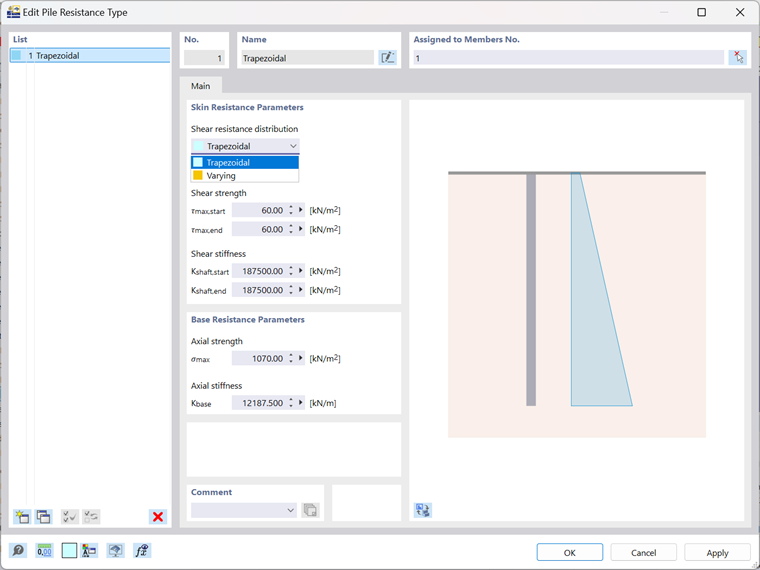

Opór, jaki gleba oferuje palowi, dzieli się na dwa komponenty: opór skóry (znany również jako opór trzonu) i opór podstawy. Oba odgrywają kluczową rolę w określaniu nośności pala. Jest to również odzwierciedlone w danych wejściowych, które musisz wprowadzić w oknie pokazanym na Obrazie 4.
Podstawowy mechanizm, dzięki któremu pal przenosi obciążenie na otaczającą glebę, polega na tarciu skórnym. Tarcie skórne powstaje z sił tarcia między powierzchnią pala a przyległą glebą. Ten opór jest rozłożony na długości pala i zmienia się w zależności od właściwości zarówno gleby, jak i materiału pala. Dlatego, aby rozpocząć definiowanie typu oporu pala, najpierw musisz określić rozkład wytrzymałości na ścinanie wzdłuż pala; możesz wybrać między trapezoidalnym a zmiennym (Obraz 4).
Następnie możesz określić wartości wytrzymałości na ścinanie i sztywności na ścinanie. Wytrzymałość na ścinanie odnosi się do maksymalnego naprężenia ścinającego, jakie gleba może wytrzymać przed uszkodzeniem, podczas gdy sztywność na ścinanie reprezentuje opór gleby na odkształcenie ścinające, gdy pal porusza się względem niej. Podobnie musisz określić parametry oporu podstawy, w tym wytrzymałość osiową i sztywność osiową. Początkowo te parametry mogą być określone przy użyciu poniższych wzorów. Później mogą być dostosowane na podstawie krzywej obciążenie-przemieszczenie z testów polowych lub norm w celu osiągnięcia pożądanego zachowania pala.
Ostatnie słowa
RFEM 6 oferuje potężną i wydajną platformę do wykonywania analizy geotechnicznej i projektowania fundamentów pali. Dzięki swoim kompleksowym narzędziom oprogramowanie umożliwia dokładne modelowanie zachowania pali, symulację interakcji gleba-pal oraz wykonywanie niezbędnych kontroli projektowych, które będą dalej omawiane w nadchodzącym artykule bazy wiedzy. Poprzez włączenie zaawansowanej analizy geotechnicznej do zintegrowanego środowiska modelowania konstrukcji, RFEM 6 umożliwia inżynierom projektowanie bezpieczniejszych i bardziej efektywnych fundamentów pali, zapewniając stabilność konstrukcyjną i optymalną wydajność w trudnych warunkach glebowych.
