Modelado

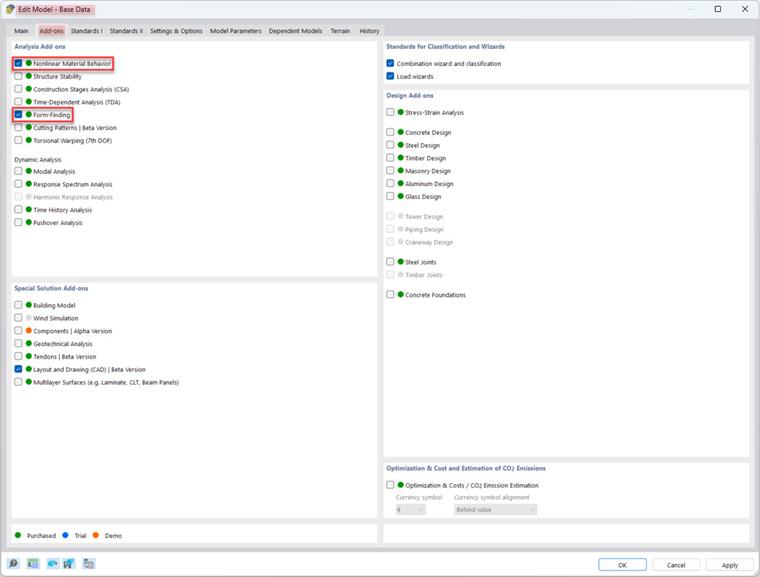

Para modelar y dimensionar un cojín de película multicámara, se deben realizar diversas entradas en los datos base (ver Imagen 1). Para el cálculo iterativo y plástico de la deformación de la forma del modelo, se deben seleccionar y activar los complementos de análisis "Comportamiento de material no lineal" y "Formación de forma". De lo contrario, todas las configuraciones se realizan como de costumbre.

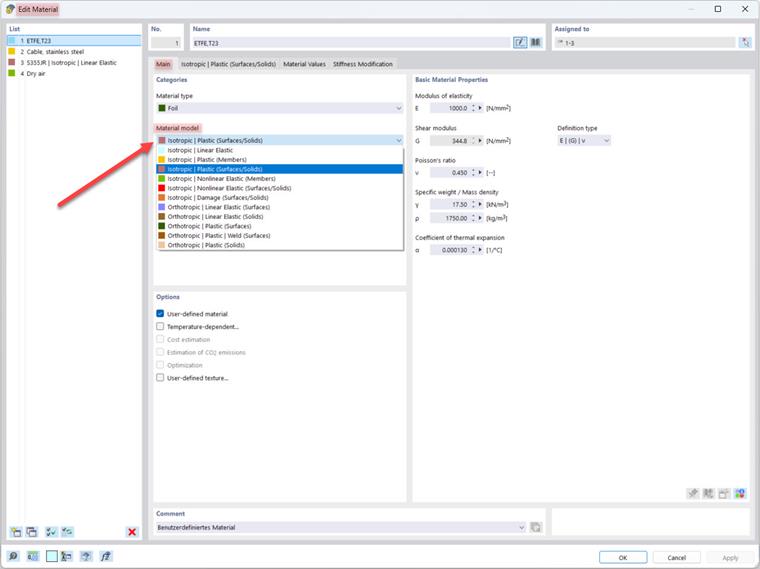

Para simplificar el modelado, el material se define de antemano a través de la barra de navegación. Para ello, se selecciona el tipo de material adecuado de la biblioteca de materiales. Los valores básicos ya están predeterminados y se pueden adoptar. Gracias a la especificación base "cálculo de material no lineal", es posible elegir entre los diferentes modelos de material para realizar un cálculo plástico y no lineal (ver Imagen 2).
Inicialmente, se modela el sistema base. Para ello, se definen los bordes exteriores de las superficies y su orientación futura tras el ingreso de presión interna mediante líneas. Cuanto más o más preciso se realice el predesplazamiento de las superficies, menos iteraciones necesitará RFEM para calcular el estado final. Sin embargo, esto no es absolutamente necesario y también puede insinuarse como un pequeño predesplazamiento.

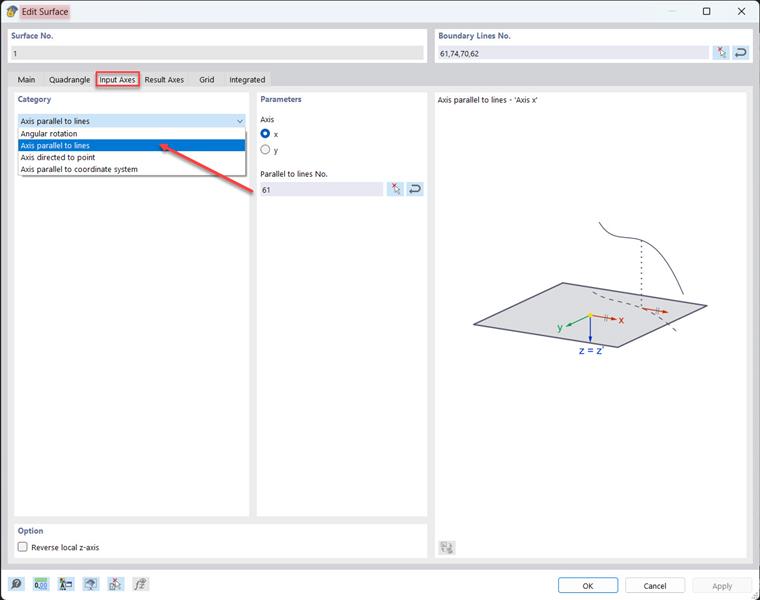

Luego, las superficies se colocan sobre las líneas exteriores definidas para crear un cuerpo volumétrico. Es importante definir la orientación del eje en el menú de edición bajo la pestaña "Eje de entrada" para que las direcciones de tensión o fuerza coincidan durante la entrada de carga posterior (ver Imagen 3). El cuerpo se llena con el gas elegido y en condiciones normales [1 Bar, 23°C]. La carga de sobrepresión se definirá más tarde en los casos de carga.

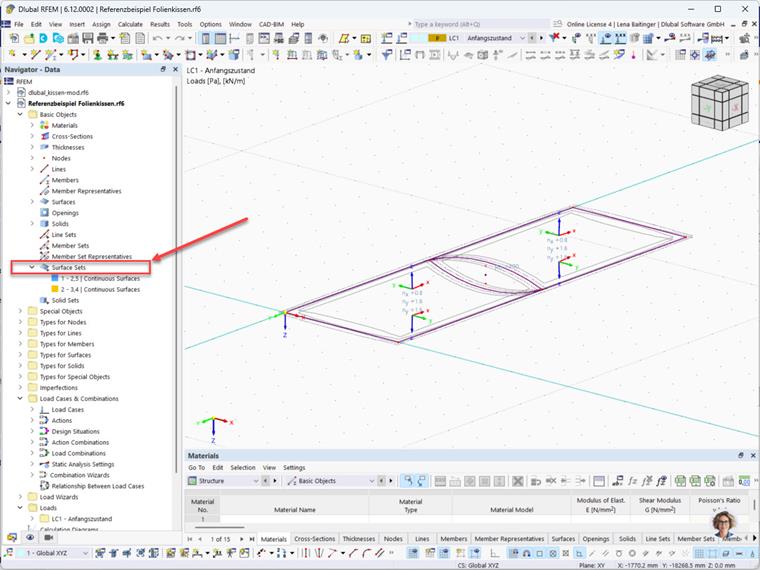

Para facilitar la formación de forma y la aplicación de cargas, se pueden seleccionar varias superficies bajo el elemento de menú "Conjuntos de superficies" y combinarlas en un conjunto de superficies. De esta manera, se tratan como una sola unidad, por ejemplo, para aplicar cargas de manera trasversal a superficies o dimensionar superficies continuas.
Entrada de Carga

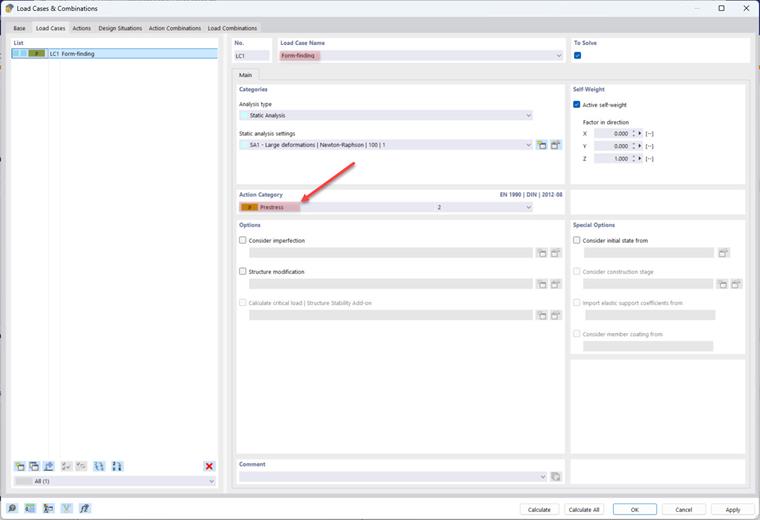

Una vez modeladas completamente las estructuras de modelo, se puede proceder a la entrada de carga. En RFEM 6, se asigna una carga de formación de forma y volumen a los elementos, como membranas y gases. Para llevar a cabo la formación de forma, la entrada de carga se realiza exclusivamente en un caso de carga separado bajo la categoría de acción "Pretensado", como se muestra en la Imagen 5.

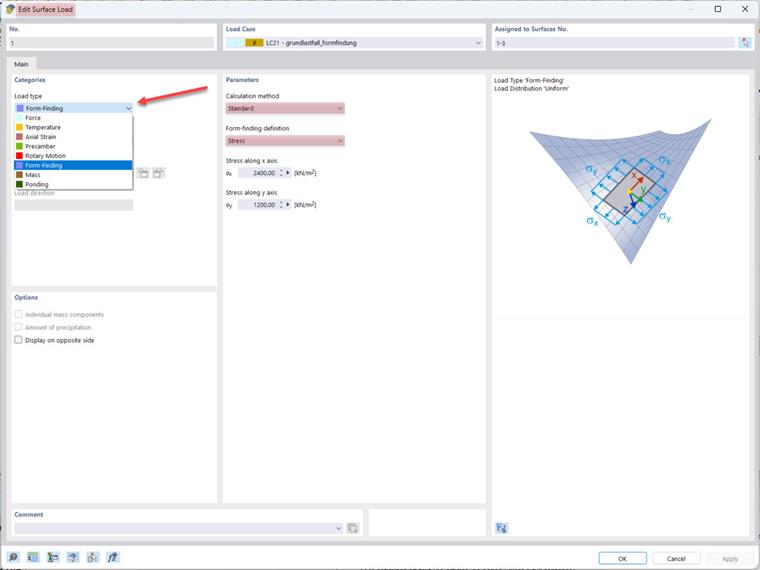

Los datos de entrada para la carga de superficie de la formación de forma incluyen el método de cálculo (estándar o proyección), la definición de formación de forma (fuerza, tensión o flecha), así como el tamaño de la fuerza asociada.
El método estándar describe un vector que puede moverse libremente en el espacio hasta la posición objetivo, mientras que el método de proyección describe un vector parcialmente móvil en el espacio y fijado en sus coordenadas XY. El método estándar es adecuado para membranas estabilizadas neumáticamente.
En el menú de edición de carga de volumen, se establece el comportamiento del gas. El tamaño de la carga se ingresa según el comportamiento elegido. El significado de los parámetros de entrada se ilustra en el esquema de carga.
Configuraciones de Análisis

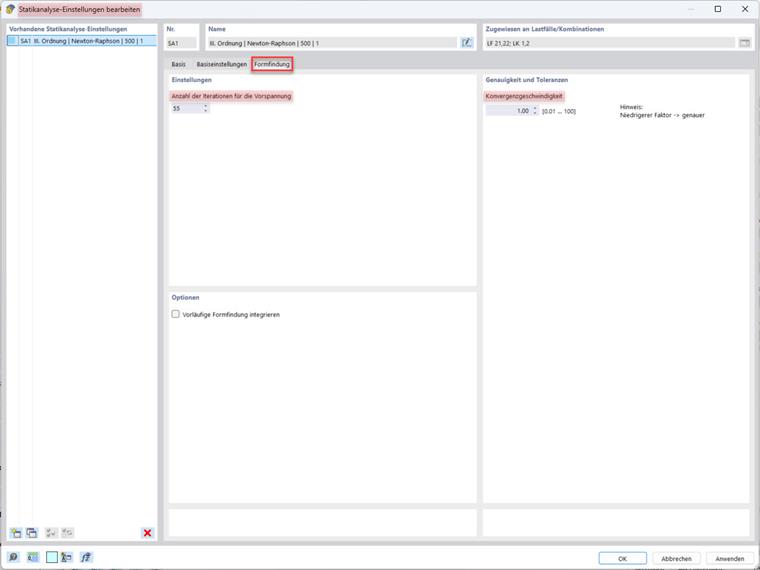

En las configuraciones para el análisis estructural, el usuario puede especificar cuántas veces el cálculo de formación de forma debe volver a aplicar la pretensión con el valor definido originalmente en los elementos. Si se supera este límite, el programa no vuelve a aplicar la pretensión con el valor inicial. Más iteraciones pueden conducir a una mejor convergencia.
Resultados
Después del cálculo del caso de carga, las deformaciones así como los resultados de barras y superficies se pueden mostrar gráficamente en el registro "Resultados" en el navegador.
Forma

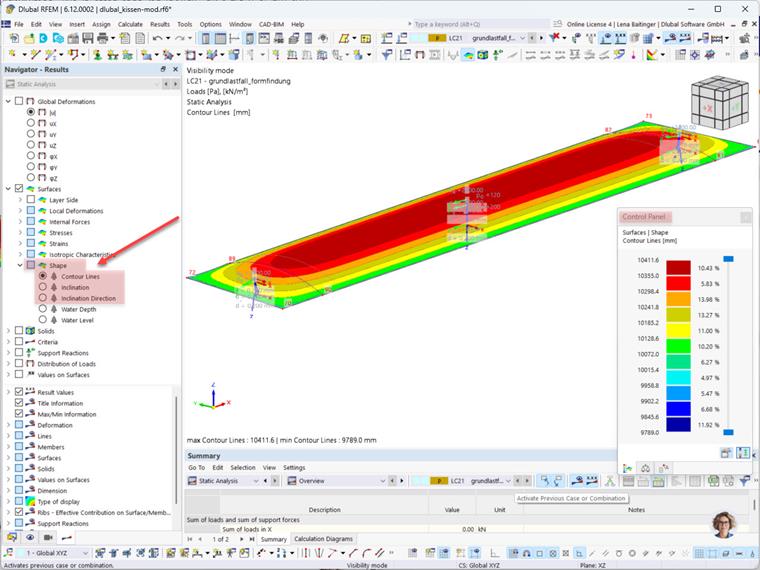

Tras el cálculo de la formación de forma, aparece en el navegador - Resultados la entrada Forma con tres subentradas (ver Imagen 8). El panel de control a la derecha proporciona la leyenda para las deformaciones mostradas.
Líneas de Contorno
Las líneas de contorno corresponden a las líneas de capa del plano global XY.
Inclinación
A través de la entrada Inclinaciones se puede mostrar la inclinación máxima en el lugar correspondiente de la membrana en comparación con el plano global XY.
Dirección de Inclinación
Los ángulos también se pueden representar como direcciones de inclinación.
