Modelování

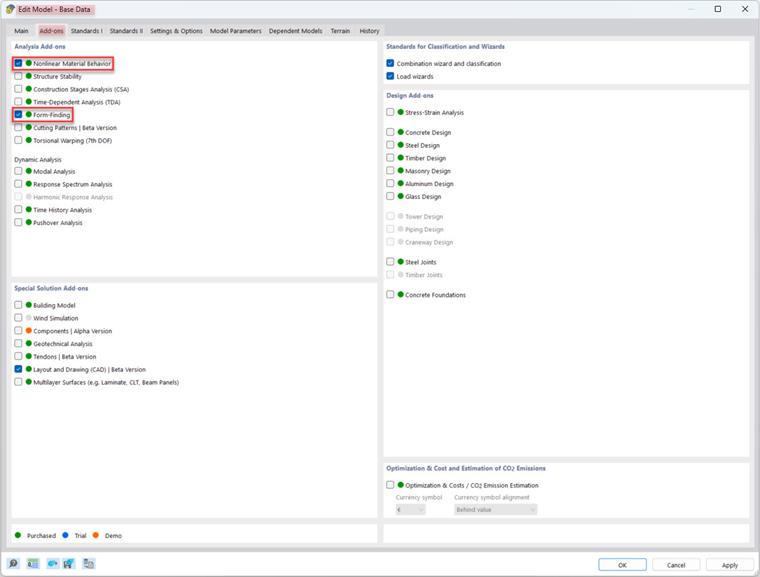

Chcete-li modelovat a navrhovat vícekomorový foliový polštář, je nutné v základních údajích zadat různé vstupy (viz obrázek 1). Pro iterativní a plastický výpočet změny tvaru modelu musí být v analytických doplňcích vybráno a aktivováno volitelné „Nelineární chování materiálu“ a „Nalezení tvaru“. Ostatní nastavení se provádějí jako obvykle.

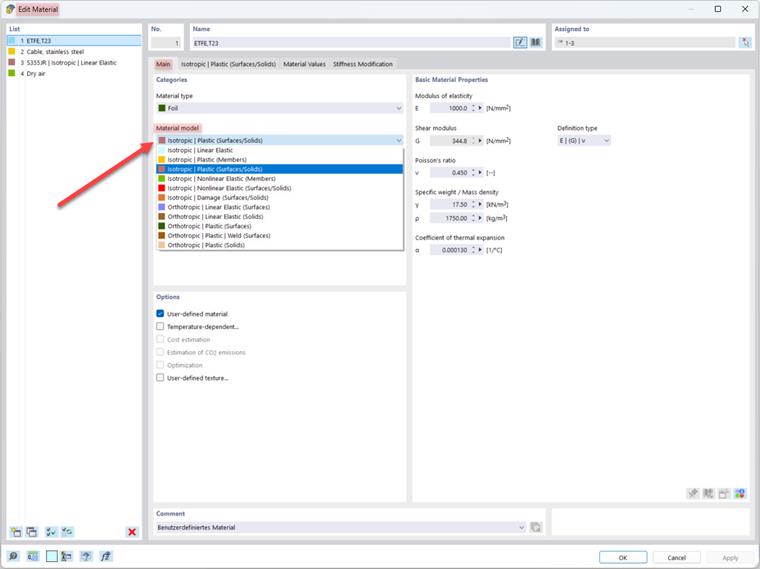

Pro zjednodušení modelování je materiál předem definován na navigačním panelu. Z materiálové knihovny je vybrán vhodný typ materiálu. Základní charakteristiky jsou již přednastaveny a mohou být převzaty. Díky základnímu nastavení "nelineární výpočet materiálu" je zde možné vybírat z různých modelů materiálu pro provedení plastického a nelineárního výpočtu (viz obrázek 2).
Nejprve se modeluje výchozí systém. K tomu jsou pomocí čar definovány vnější hrany ploch a jejich budoucí orientace po přidání vnitřního tlaku. Čím více nebo přesněji se uskuteční předpřemístění ploch, tím méně iterací potřebuje RFEM k výpočtu koncového stavu. Toto ale není nutné a může být vyznačeno pouze jako malé předpřemístění.

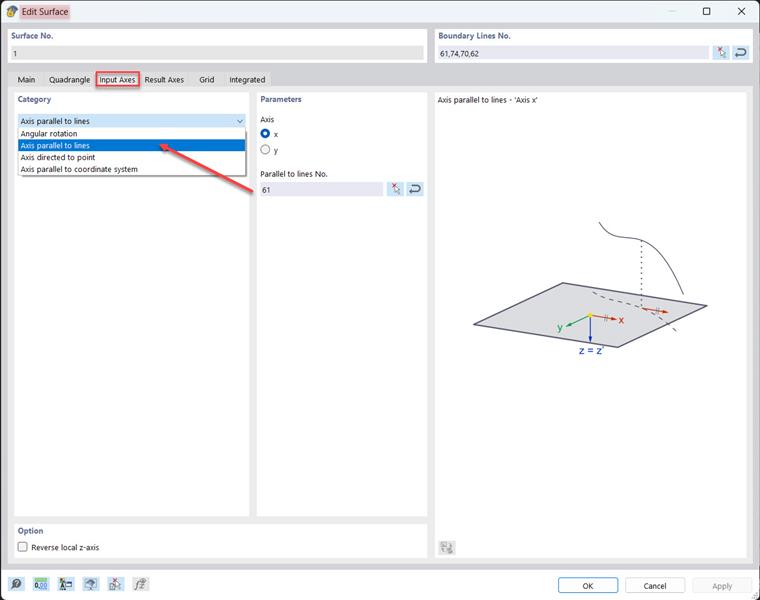

Nyní jsou plochy položeny přes definované vnější linie, aby se vytvořilo objemové těleso. Důležité je v editačním menu pod záložkou „Vstupní osa“ definovat orientaci osy, aby se později při zadaní zatížení shodovaly směry napětí resp. sil (viz obrázek 3). Těleso je naplněno vybraným plynem za normálních podmínek (1 Bar, 23°C). Přetlak je později definován v zatěžovacích případech.

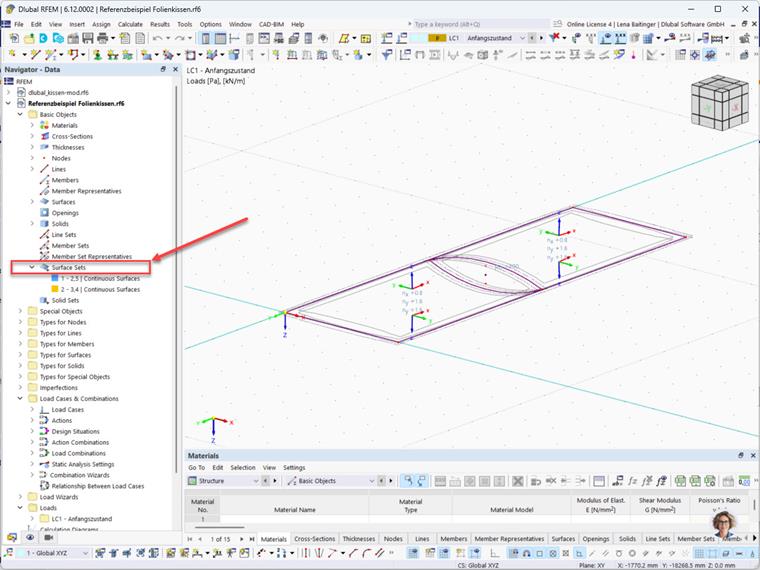

Pro usnadnění nalezení tvaru a zadání zatížení lze pod nabídkou „Sady ploch“ vybrat několik ploch a spojit je do jedné sady ploch. Tímto jsou považovány za jednu jednotku, což umožňuje například zadávání zatížení přes více ploch nebo navrhování průběžných ploch.
Zadání zatížení

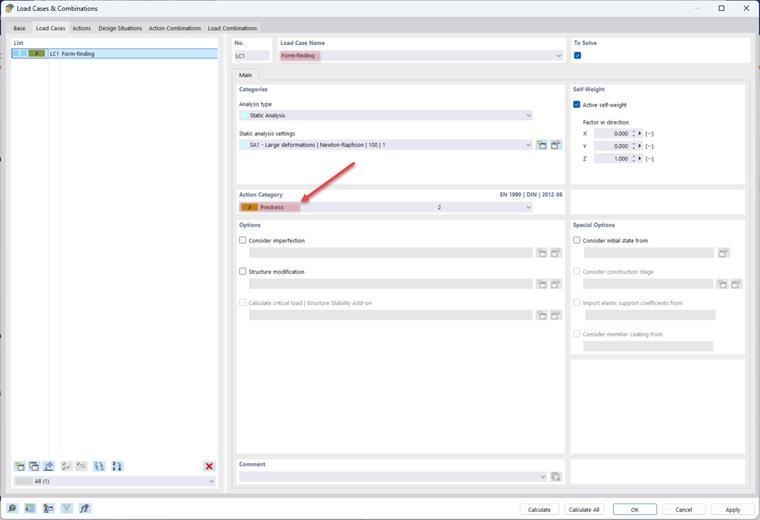

Po dokončení modelování struktur může následovat zadání zatížení. V RFEM 6 je pro prvky, jako jsou membrány a plyny, přiděleno formující a objemové zatížení. Zadání zatížení pro nalezení tvaru se provádí výhradně v samostatném zatěžovacím případě pod kategorií účinku "Předpětí", jak je znázorněno na obrázku 5.

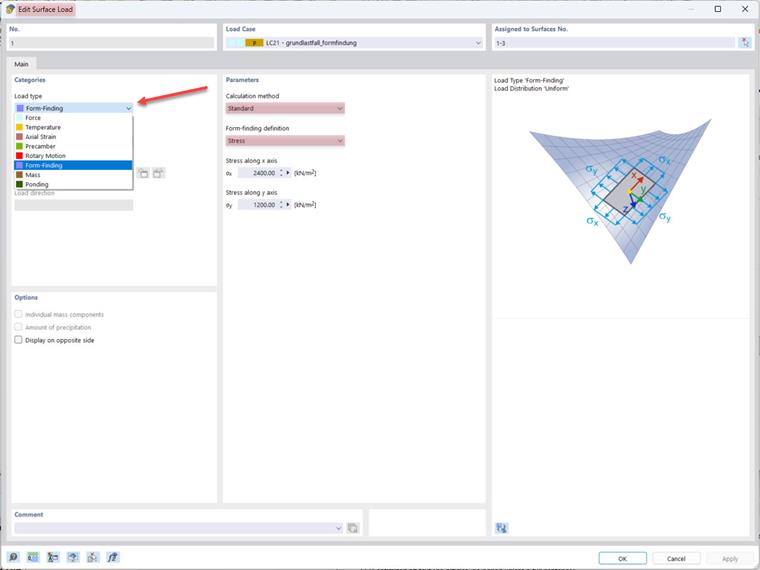

Do vstupních dat pro plošné zatížení při nalezení tvaru patří výpočtová metoda (standardní nebo projekce), definice nalezení tvaru (síla, napětí nebo průvěs) a velikost příslušné síly.
Standardní metoda popisuje vektor, který se může volně pohybovat v prostoru až do cílové pozice, zatímco projekční metoda popisuje vektor částečně pohyblivý v prostoru, fixovaný na jeho XY souřadnice. Pro pneumaticky stabilizované membrány je vhodná standardní metoda.
V editačním menu objemového zatížení je určeno chování plynu. Velikost zatížení se zadává v závislosti na zvoleném chování. Význam vstupních parametrů je ilustrován v náčrtu zatížení.
Nastavení analýzy

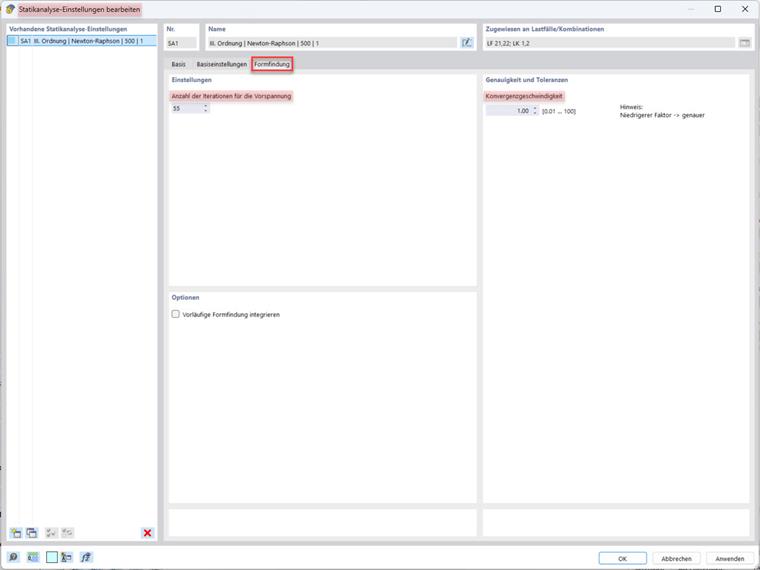

V nastavení pro statickou analýzu může uživatel určit, kolikrát by měl výpočet nalezení tvaru znovu uplatnit předpětí s původně definovanou hodnotou na prvcích. Pokud tato hranice je překročena, program znovu neuplatňuje předpětí s počáteční hodnotou. Více iterací může vést k lepší konvergenci.
Výsledky
Po výpočtu zatěžovacího případu mohou být deformace a výsledky prutů a ploch zobrazeny graficky prostřednictvím záložky „Výsledky“ v navigátoru.
Forma

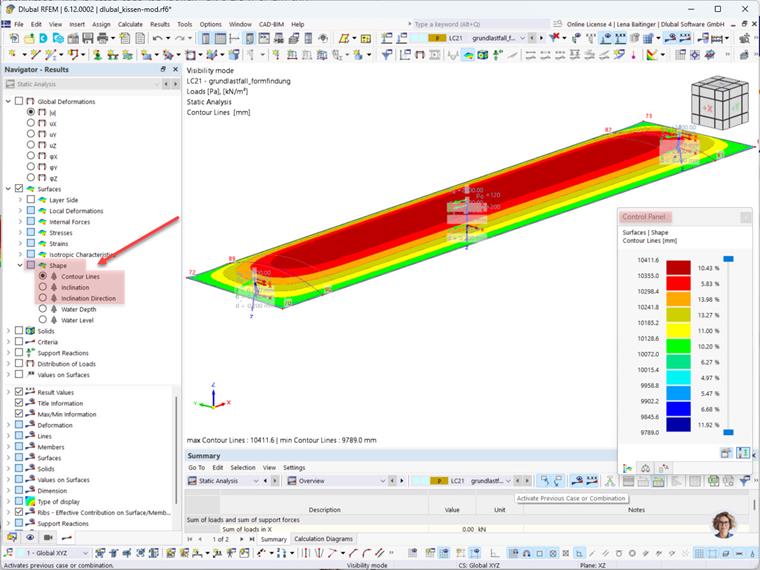

Po výpočtu nalezení tvaru se v navigátoru - Výsledky zobrazí položka Forma se třemi podpoložkami (viz obrázek 8). Ovládací panel vpravo zobrazuje legendu pro zobrazené deformace.
Obrysové linie
Obrysové linie odpovídají vrstevnicím globální XY roviny.
Sklony
Položka Sklony umožňuje zobrazit maximální sklon na daném místě membrány vůči globální XY rovině.
Směr sklonu
Úhly lze také zobrazit jako směry sklonu.
