En el caso de utilizar el hormigón de fraguado lento (por lo general para componentes gruesos), puede reducir la carga mínima calculada con un factor de 0,85 para aplicar la carga debido a coacción, conforme al apartado 7.3.2 de EN 1992-1-1. Sin embargo, una condición previa para la reducción es que el valor característico del desarrollo de la resistencia r = f_cm2/f_cm28 no exceda de 0,3. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.

Para cargas uniformemente distribuidas según EN 1992-1-1 (Eurocódigo 2), la sección de cálculo para la armadura de cortante se puede colocar a la distancia d desde el borde frontal del apoyo. Por esto, para la armadura de cortante, la fuerza de cortante aplicada se reduce a V_Ed,red. Para el análisis de la resistencia a cortante de cálculo máxima V_Rd,max, sin embargo, se tiene que aplicar el esfuerzo cortante total.

RF-CONCRETE Members para RFEM o CONCRETE para RSTAB proponen una armadura creada automáticamente al usuario si se selecciona la opción "Calcular la armadura existente" en la ventana 1.6 "Armadura".

Antes de que comience el cálculo, debe comprobar los datos de entrada utilizando la función del programa. Luego, el módulo adicional CONCRETE busca los resultados de los casos de carga, cargas y combinaciones de resultados relevantes. Si no se pueden encontrar, RSTAB inicia el cálculo para determinar los esfuerzos internos necesarios.

Considerando la norma de cálculo seleccionada, se calculan las áreas de armadura requeridas de la armadura longitudinal y de cortante, así como los resultados intermedios correspondientes. Si la armadura longitudinal determinada por el cálculo del estado límite último no es suficiente para el cálculo de la máxima abertura de fisura, es posible aumentar la armadura automáticamente hasta que se alcance el valor límite definido.

El cálculo de componentes estructurales potencialmente inestables es posible utilizando un cálculo no lineal. Según una norma respectiva, están disponibles diferentes enfoques.

El cálculo de la resistencia al fuego se realiza según un método de cálculo simplificado conforme al apartado 4.2 de la Norma EN 1992-1-2. El módulo utiliza el método de las zonas mencionado en el anexo B2. Además, puede considerar las deformaciones térmicas en la dirección longitudinal y la contraflecha térmica que surgen adicionalmente de los efectos asimétricos del fuego.

• Importación de resultados desde RSTAB
• Biblioteca integrada de materiales y secciones
• La extensión del módulo EC2 for RSTAB permite el cálculo de hormigón armado según EN 1992-1-1 (Eurocódigo 2) y los siguientes Anejos Nacionales:
  • DIN EN 1992-1-1/NA/A1: 2015-12 (Alemania)
  • ÖNORM B 1992-1-1:2018-01 (Austria)
  • Bélgica NBN EN 1992-1-1 ANB: 2010 para el diseño a temperatura normal, y NBN EN 1992-1-2 ANB:2010 para el diseño de resistencia al fuego (Bélgica)
  • BDS EN 1992-1-1: 2005/NA: 2011 (Bulgaria)
  • EN 1992-1-1 DK NA:2013 (Dinamarca)
  • NF EN 1992-1-1/NA:2016-03 (Francia)
  • SFS EN 1992-1-1/NA:2007-10 (Finlandia)
  • UNI EN 1992-1-1/NA:2007-07 (Italia)
  • LVS EN 1992-1-1:2005/NA: 2014 (Letonia)
  • LST EN 1992-1-1:2005/NA:2011 (Lituania)
  • MS EN 1992-1-1:2010 (Malasia)
  • NEN-EN 1992-1-1 + C2:2011/NB:2016 (Países Bajos)
  • NS EN 1992-1 -1:2004-NA:2008 (Noruega)
  • PN EN 1992-1-1/NA: 2010 (Polonia)
  • NP EN 1992-1-1/NA:2010-02 (Portugal)
  • SR EN 1992-1-1:2004/NA: 2008 (Rumanía)
  • SS EN 1992-1-1/NA:2008 (Suecia)
  • SS EN 1992-1-1/NA:2008-06 (Singapur)
  • STN EN 1992-1-1/NA:2008-06 (Eslovaquia)
  • SIST EN 1992-1-1: 2005/A101:2006 (Eslovenia)
  • UNE EN 1992-1-1/AN:2013 (España)
  • CSN EN 1992-1-1/NA:2016-05 (República Checa)
  • BS EN 1992-1-1: 2004/NA:2005 (Reino Unido)
  • CPM 1992-1-1:2009 (Bielorrusia)
  • CYS EN 1992-1-1:2004/NA: 2009 (Chipre)
• Además de los Anejos Nacionales (AN) enumerados anteriormente, también puede definir un AN específico, aplicando valores límite y parámetros definidos por el usuario.
• Establecimiento previo opcional de los coeficientes parciales de seguridad, coeficientes de reducción, límite de profundidad del eje neutro, propiedades del material y recubrimiento de hormigón
• Determinación de la armadura longitudinal, de cortante y torsional
• Cálculo de barras de sección variable
• Optimización de la sección
• Representación de la armadura mínima y de compresión
• Determinación de la propuesta editable de la armadura
• Análisis de ancho de fisura con aumento opcional de la armadura necesaria para mantener los valores límite definidos del análisis de ancho de fisura
• Cálculo no lineal con la consideración de secciones fisuradas (para EN 1992-1-1: 2004 y DIN 1045-1: 2008)
• Consideración de la rigidez a tracción
• Consideración de la fluencia y la retracción
• Deformaciones para secciones fisuradas (estado II)
• Representación gráfica de todos los diagramas de resultados
• Cálculo de la resistencia al fuego según el método simplificado (método del área) según EN 1992-1-2 para secciones rectangulares y circulares Por lo tanto, también es posible el cálculo de resistencia al fuego de los apoyos.

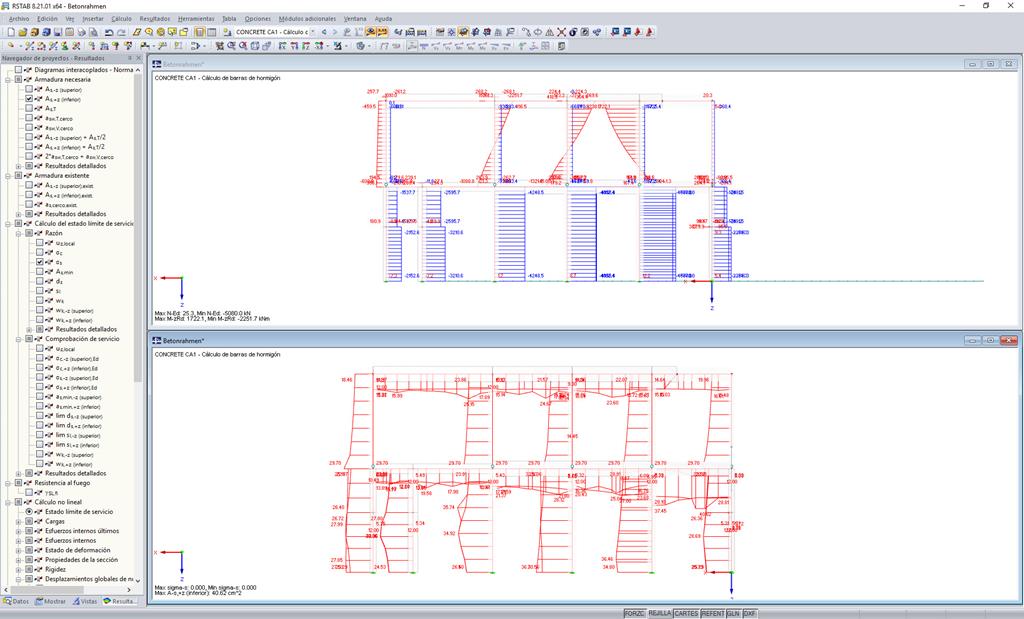

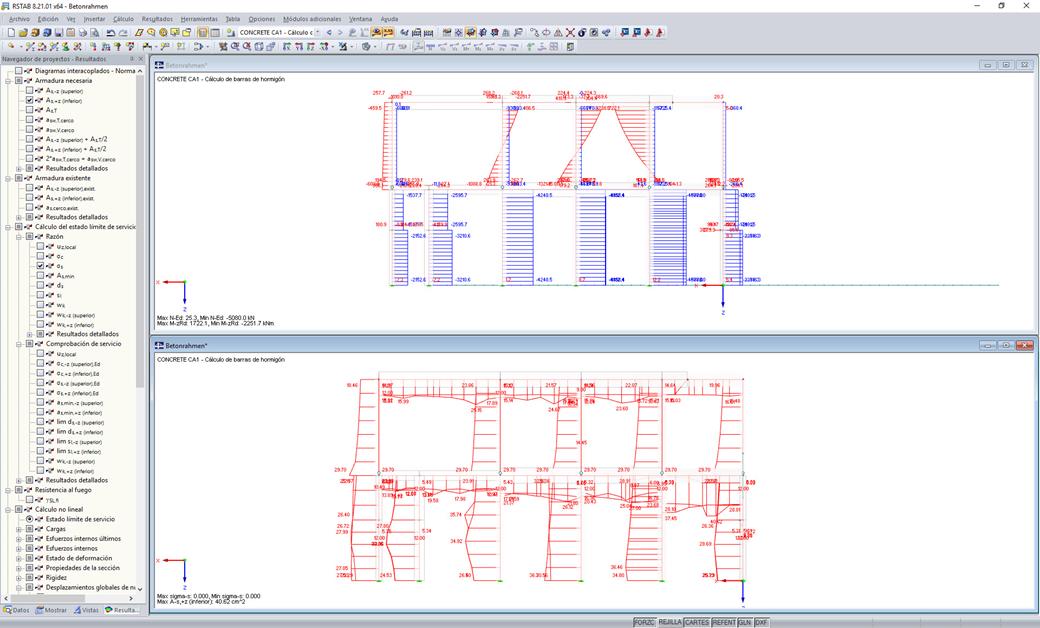

Después del cálculo, el módulo muestra tablas claramente ordenadas que enumeran la armadura necesaria y los resultados del cálculo del estado límite de servicio. Todos los valores intermedios se incluyen de manera comprensible. Además de las tablas, se representan gráficamente las tensiones y deformaciones actuales en una sección.

Las propuestas de armadura de la armadura longitudinal y de cortante, incluidos los bocetos, se documentan de acuerdo con la práctica actual. Es posible editar la propuesta de armadura y ajustar, por ejemplo, el número de barras y el anclaje. Las modificaciones se actualizarán automáticamente.

Una sección de hormigón, incluida la armadura, se puede visualizar en un renderizado en 3D. De esta manera, el programa proporciona una opción de documentación óptima para crear planos de armadura, incluida la lista de acero.

Los análisis de abertura de fisura se realizan utilizando la armadura seleccionada de los esfuerzos internos en el estado límite de servicio. La salida de resultados cubre las tensiones del acero, la armadura mínima, los diámetros límite y la separación máxima de barras, así como la separación de fisuras y los anchos máximos de fisura.

Como resultado del cálculo no lineal, existen los estados límite últimos de la sección con amradura definida (determinada elásticamente lineal), así como las deformaciones eficaces de la barra, considerando la rigidez en el estado fisurado.
