RF-STEEL EC3 | cálculo

Al realizar el cálculo de la carga de tracción, compresión, flexión y cortante, el módulo compara los valores de cálculo de la capacidad de carga máxima con los valores de cálculo de las acciones.

Si los componentes están sujetos tanto a flexión como a compresión, el programa realiza una interacción. En RF-/STEEL EC3, puede determinar los factores según el método 1 (anexo A) o el método 2 (anexo B).

El cálculo de pandeo por flexión no requiere ni la esbeltez ni la carga de pandeo elástica crítica del caso de pandeo determinante. El módulo calcula automáticamente todos los factores necesarios para el valor de cálculo de la tensión de flexión. RF-/STEEL EC3 determina el momento crítico elástico para el pandeo lateral para cada barra en cada posición x de la sección. Si es necesario, solo necesita especificar los apoyos intermedios laterales de las barras/conjuntos de barras individuales, definibles en una de las ventanas de entrada.

Si se seleccionan barras para el cálculo de la resistencia al fuego en RF-/STEEL EC3, hay otra ventana de entrada disponible donde puede introducir parámetros adicionales, tales como: un tipo de revestimiento o revestimiento. La configuración global cubre el tiempo requerido de resistencia al fuego, la curva de temperatura y otros coeficientes. El informe incluye todos los resultados intermedios y el resultado final del cálculo de la resistencia al fuego. Además, es posible imprimir la curva de temperatura en el informe.

Los resultados ordenados por caso de carga, sección, barra, conjunto de barras o posición x se muestran en ventanas de resultados claramente organizadas. Al seleccionar la fila de tabla correspondiente, se muestra información detallada sobre el cálculo realizado.

Los resultados incluyen una lista comprensible de todos los materiales y propiedades de la sección, esfuerzos internos de cálculo y factores de cálculo. Además, es posible mostrar la distribución de esfuerzos internos de cada posición x en una ventana gráfica separada.

Las listas de piezas por barras/conjuntos de barras para los tipos de secciones individuales completan la visualización detallada y estructurada de los resultados. Para imprimir los datos de entrada y los resultados, puede usar el informe global en RFEM/RSTAB.

Para el procesamiento posterior de varios datos, es posible exportar todas las tablas a MS Excel.

RF-/STEEL EC3 importa las secciones definidas en RFEM/RSTAB automáticamente. Es posible calcular todas las secciones de pared delgada. El programa selecciona automáticamente el método más eficiente según las normas.

El cálculo del estado límite último tiene en cuenta varias cargas y puede seleccionar los cálculos de interacción disponibles en la norma.

La clasificación de las secciones calculadas en las clases 1 a 4 es una parte esencial del análisis según el Eurocódigo 3. De esta manera, puede comprobar la limitación del cálculo y la capacidad de giro por medio del pandeo local de las partes de la sección. RF-/STEEL EC3 determina las relaciones anchura-espesor (c/t) de las partes de la sección sometidas a esfuerzos de compresión y realiza la clasificación automáticamente.

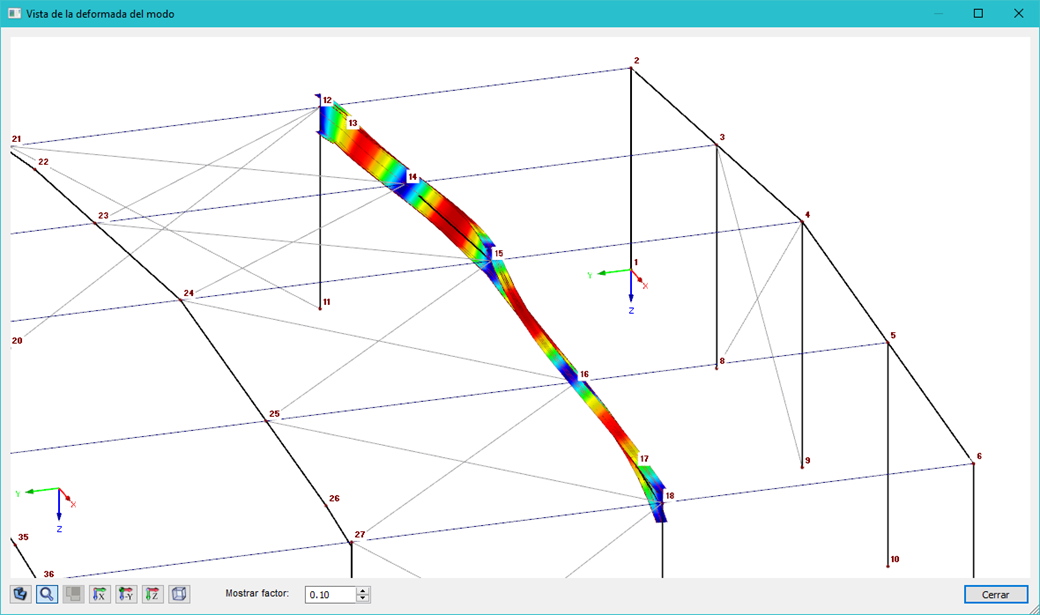

Para el análisis de estabilidad, puede especificar para cada barra o conjunto de barras si se produce el pandeo por flexión en la dirección y y/o z. También puede definir coacciones laterales adicionales con el fin de representar un modelo más realista. La relación de esbeltez y la carga crítica elástica se determinan automáticamente por medio de las condiciones de contorno de RF-/STEEL EC3. Es posible determinar automáticamente o especificar de forma manual el momento crítico elástico para pandeo lateral que es necesario para el análisis de pandeo lateral. También se puede considerar el punto de aplicación de la carga de las cargas transversales que afectan a la resistencia a torsión, mediante la configuración de los detalles. Además, puede tener en cuenta las coacciones al giro (por ejemplo, chapas trapezoidales y correas) y paneles de cortante (por ejemplo, chapas y arriostramientos trapezoidales).

En la construcción moderna que utiliza secciones cada vez más esbeltas, el estado límite de servicio representa un factor importante en los cálculos estructurales. RF-/STEEL EC3 asigna casos de carga, combinaciones de carga y combinaciones de resultados a diferentes situaciones de proyecto. Las deformaciones límite respectivas están preestablecidas en el Anejo Nacional y se pueden ajustar, si es necesario. Además, es posible definir longitudes de referencia y curvaturas para el cálculo.
