RF-/TIMBER CSA | cálculo

El artículo anterior Vuelco lateral en estructuras de madera | Ejemplos 1 explica la aplicación práctica para determinar el momento crítico de flexión M_crit o la tensión crítica de flexión σ_crit para el vuelco lateral de una viga mediante el uso de ejemplos simples. En este artículo, el momento flector crítico se determina teniendo en cuenta un apoyo elástico resultante de un arriostramiento rigidizador.

Con el uso del módulo RF-TIMBER CSA, es posible el dimensionamiento de pilares de madera según la norma canadiense CSA O86-19 con el método ASD. El cálculo preciso de la capacidad de compresión de barras de madera y los factores de ajuste son importantes para las consideraciones de la seguridad y el diseño. The following article will verify the factored compressive resistance in the RFEM add-on module RF-TIMBER CSA, using step-by-step analytical equations as per the CSA O86-19 standard including the column modification factors, factored compressive resistance, and final design ratio.

Este artículo describe el dimensionado de muros de paneles de madera a causa de las cargas horizontales generadas.

Después de abrir el módulo adicional, es necesario seleccionar las barras/conjuntos de barras, casos de carga, combinaciones de carga o combinaciones de resultados para el cálculo del estado límite último y de servicio. Los materiales de RFEM/RSTAB están preestablecidos y se pueden ajustar en RF-/TIMBER CSA. Las propiedades del material listadas en la norma respectiva se pueden guardar en la biblioteca.

Al comprobar las secciones, puede especificar si se considera una sección seleccionada en RFEM/RSTAB o una sección modificada. Luego, puede definir las clases de duración de carga, las condiciones de servicio de humedad y el tratamiento de la madera.

El análisis de deformaciones requiere las longitudes de referencia de las barras y conjuntos de barras relevantes. Además, puede definir una dirección específica de flecha, contraflecha y el tipo de viga.

Para el cálculo de la resistencia al fuego, puede definir los lados de carbonización de una barra o conjunto de barras.

• Cálculo de barras y barras continuas para tracción, compresión, flexión, cortante y esfuerzos internos combinados

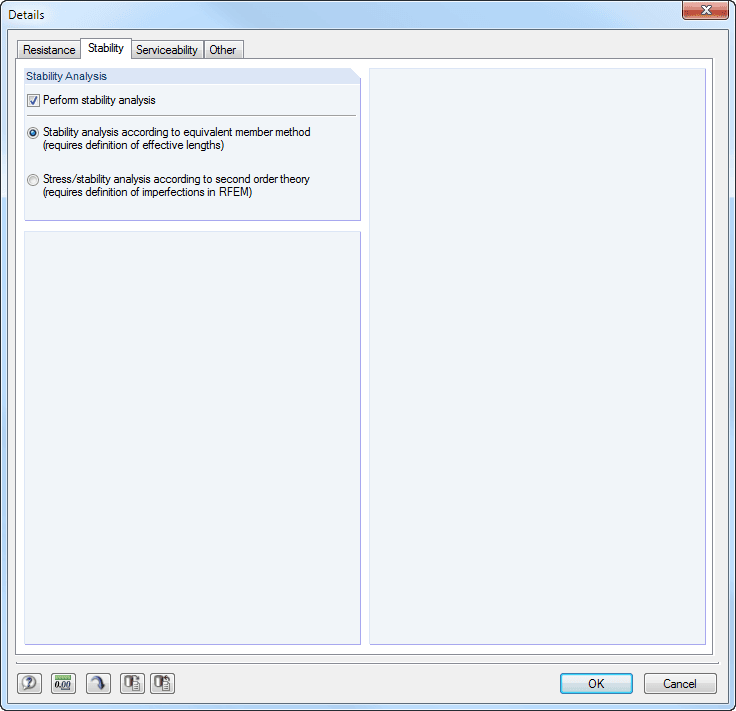

• Análisis de estabilidad para pandeo lateral y pandeo según el método de la barra equivalente o el análisis de segundo orden
• Diseño de los estados límite de servicio por una limitación de flechas
• Configuración libre del tiempo de carbonización y velocidades de carbonización, así como libre elección de los lados de carbonización para el cálculo frente al fuego
• Diseño de vigas de sección variable compuestas de madera laminada encolada
• Biblioteca de materiales y de secciones transversales canadiense
• Entrada definida por el usuario de secciones rectangulares y circulares
• Optimización automática de la sección
• Opción de importar longitudes de pandeo desde el módulo adicional RF-STABILITY/RSBUCK
• Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
• Varias opciones de filtrado y clasificación de resultados
• Consideración de las condiciones de humedad de la madera
• Visualización del criterio de cálculo en el modelo de RFEM/RSTAB
• Exportación de datos a MS Excel
• Unidades métricas e imperiales

Después del cálculo, el módulo muestra los resultados en tablas de resultados claramente organizadas. Se pueden incluir todos los valores intermedios (por ejemplo, los esfuerzos internos determinantes, los factores de ajuste, etc.) para que el cálculo sea más transparente. Los resultados se ordenan por caso de carga, sección, conjunto de barras y barras. Si el análisis falla, las secciones afectadas se pueden modificar en un proceso de optimización.

La razón de tensiones se representa con diferentes colores en el modelo de RFEM/RSTAB. De esta forma, puede reconocer rápidamente las áreas críticas o sobredimensionadas de la sección. Incluso, los diagramas de resultados mostrados en la barra o en los conjuntos de barras aseguran una evaluación específica.

Además de los datos de entrada y resultados, incluidos los detalles de cálculo que se muestran en las tablas, puede agregar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
