Modul RF-TIMBER CSA umožňuje navrhovat dřevěné sloupy podle CSA O86-19. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku bude ověřena výpočtová únosnost v tlaku v přídavném modulu RFEM TIMBER CSA krok za krokem pomocí analytických rovnic podle CSA O86-19, včetně modifikačních součinitelů sloupu, výpočtové únosnosti v tlaku a konečného využití.

V tomto příspěvku popíšeme posouzení panelů na bázi dřeva na základě generovaných vodorovných zatížení.

Po otevření přídavného modulu je třeba vybrat pruty/sady prutů, zatěžovací stavy, kombinace zatížení nebo kombinace výsledků pro posouzení mezního stavu únosnosti a použitelnosti. Materiály z programu RFEM/RSTAB jsou přednastaveny a lze je upravit v modulu RF-/TIMBER CSA. Rozsáhlá databáze obsahuje materiálové charakteristiky podle příslušné normy.

Při kontrole průřezů lze určit, zda se má zohlednit průřez vybraný v programu RFEM/RSTAB nebo upravený průřez. Poté je možné definovat třídy trvání zatížení, podmínky vlhkosti a ošetření dřeva.

Pro posouzení deformací je třeba zadat referenční délky příslušných prutů a sad prutů. Kromě toho lze zadat určitý směr průhybu, nadvýšení a typ nosníku.

Pro posouzení požární odolnosti je možné definovat strany prutu nebo sady prutů zuhelnatělé.

• Posouzení prutů a sledu prutů na tah, tlak, ohyb, smyk a kombinované vnitřní síly

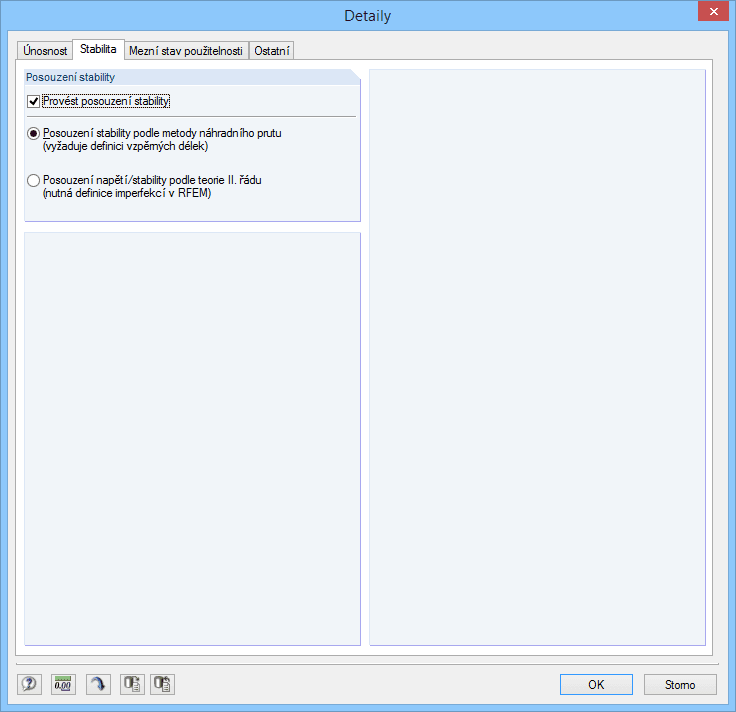

• Posouzení stability pro klopení a vzpěr metodou náhradního prutu nebo analýzy druhého řádu
• Posouzení mezního stavu použitelnosti formou omezení průhybů
• Volba třídy požární odolnosti, rychlosti zuhelnatění a stran vystavených účinků požáru
• Posouzení nosníků s náběhy a zakřivených nosníků z lepeného lamelového dřeva
• Databáze materiálů a průřezů podle kanadské normy
• Uživatelsky zadané obdélníkové a kruhové průřezy
• Automatická optimalizace průřezu
• Možnost převzetí vzpěrných délek z modulu RF-STABILITY/RSBUCK
• Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
• Různé možnosti filtrování a uspořádání výsledků
• Zohlednění vlhkostních podmínek provozu
• Vizualizace max. posouzení na modelu RFEM/RSTAB
• Export dat do MS Excel
• Metrické a imperiální jednotky

Po výpočtu modul zobrazí výsledky v přehledných tabulkách výsledků. Všechny mezihodnoty (například rozhodující vnitřní síly, modifikační součinitele apod.) jsou součástí výsledků a zajišťují tak přehlednost posouzení. Výsledky jsou seřazeny podle zatěžovacích stavů, průřezů, sad prutů a prutů. Pokud se analýza nezdaří, lze příslušné průřezy upravit v procesu optimalizace.

V modelu RFEM/RSTAB je využití znázorněno různými barvami. Tímto způsobem lze rychle rozpoznat kritické nebo předimenzované oblasti průřezu. Cílené vyhodnocení zajišťuje zobrazení průběhu výsledků na prutu nebo sadě prutů.

Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
