Dopo aver aperto il modulo aggiuntivo, è necessario selezionare le aste/set di aste, i casi di carico, le combinazioni di carico o di risultati per la verifica allo stato limite ultimo e di esercizio. I materiali di RFEM/RSTAB sono preimpostati e possono essere modificati in RF-/TIMBER CSA. Le proprietà del materiale indicati nella rispettiva normativa sono memorizzati nella libreria.

Quando si controllano le sezioni trasversali, è possibile specificare se considerare una sezione trasversale selezionata in RFEM/RSTAB o una sezione trasversale modificata. Quindi, è possibile definire le classi di durata del carico, le condizioni di umidità e il trattamento del legno.

L'analisi degli spostamenti generalizzati richiede le lunghezze di riferimento delle aste pertinenti e dei set di aste. Inoltre, è possibile definire una direzione specifica di inflessione, la controfreccia e il tipo di trave.

Per la verifica della resistenza al fuoco, è possibile definire i lati di carbonizzazione di un'asta o di un set di aste.

• Progettazione di aste e di aste continue per trazione, compressione, flessione, taglio e forze interne combinate

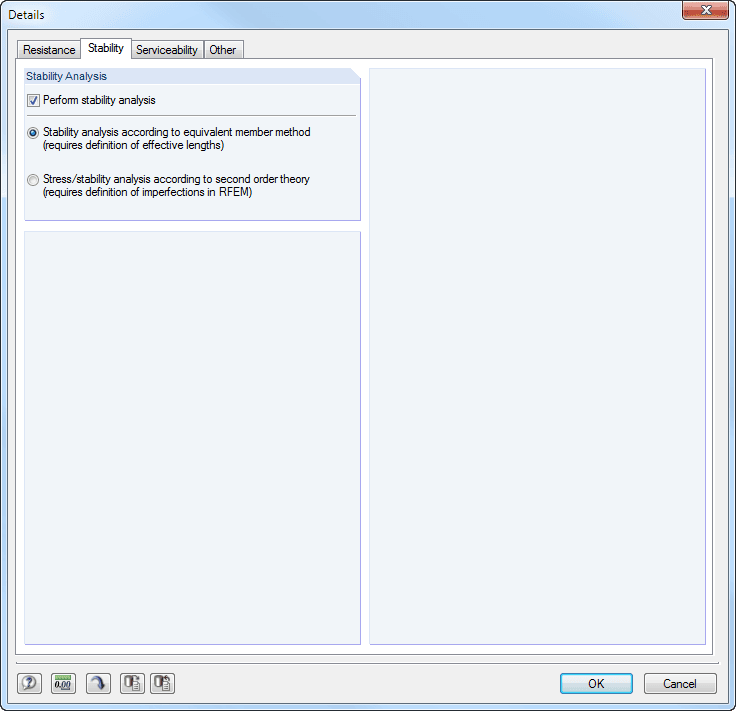

• Analisi di stabilità per instabilità flesso-torsionale e instabilità secondo il metodo dell'asta equivalente o l'analisi del secondo ordine
• Progetto allo stato limite di esercizio con limitazione degli spostamenti generalizzati
• Libera configurazione del tempo di carbonizzazione e delle velocità di carbonizzazione, nonché libera scelta dei lati di carbonizzazione per la verifica contro l'incendio
• Progetto delle trave rastremate e curvate di legno lamellare incollato
• Banca dati dei materiali e biblioteca delle sezioni trasversali canadesi
• Inserimento definito dall'utente di sezioni trasversali rettangolari e circolari
• Ottimizzazione automatica delle sezioni trasversali
• Importazione delle lunghezze libere di inflessione dal modulo aggiuntivo RF‑STABILITY/RSBUCK
• Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
• Varie opzioni di filtraggio e ordinamento dei risultati
• Considerazione delle condizioni di umidità del legno
• Visualizzazione del criterio di progetto nel modello di RFEM/RSTAB
• Esportazione dei risultati in MS Excel
• Unità metriche e imperiali

Dopo il calcolo, il modulo visualizza i risultati in tabelle di risultati chiaramente disposte. Tutti i valori intermedi (ad esempio, forze interne determinanti, coefficienti di correzione e così via) possono essere inclusi per rendere il progetto più trasparente. I risultati sono ordinati per caso di carico, sezione trasversale, set di aste e aste. Se l'analisi non riesce, le sezioni trasversali interessate possono essere modificate in un processo di ottimizzazione.

Il tasso di lavoro è rappresentato con colori diversi nel modello RFEM/RSTAB. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale. Inoltre, i diagrammi dei risultati visualizzati sull'asta o sul set di aste garantiscono una valutazione mirata.

Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
