- Consideración del peso propio de una torre, incluyendo el equipamiento
- Distribución de la carga de viento para las caras de la torre expuestas y ocultas al viento, o definida por el usuario

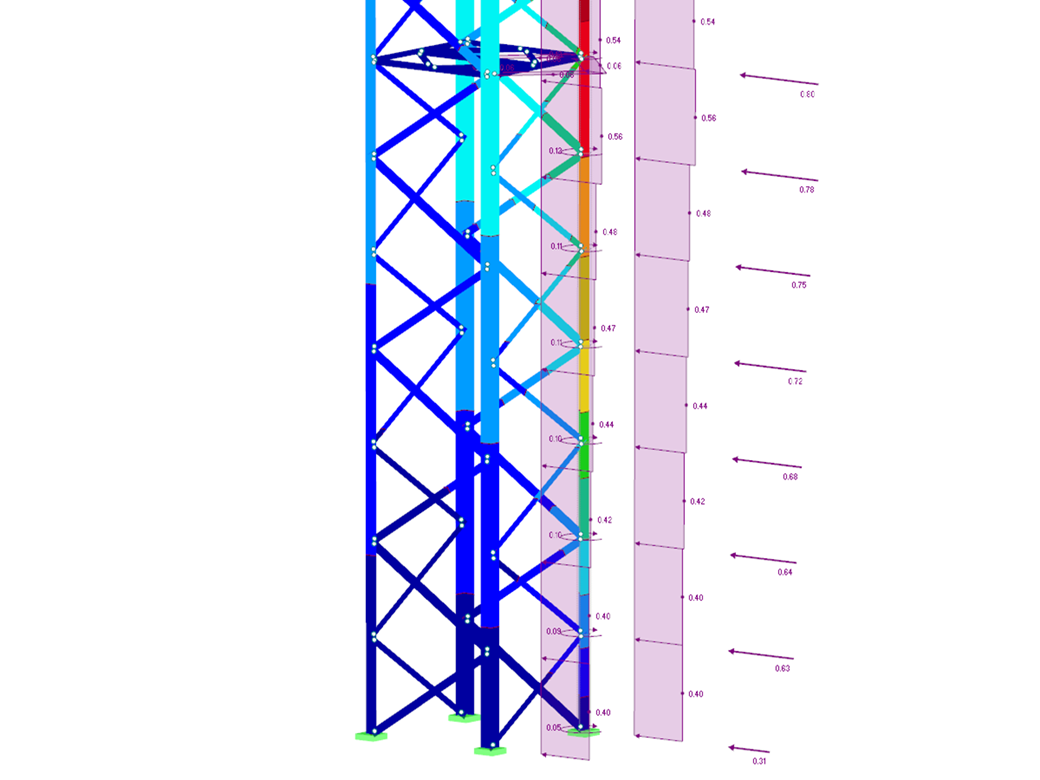

- Determinación de cargas de viento aplicadas a la torre y al equipamiento, especialmente para estructuras propensas a la vibración (factor de ráfaga)
- Asignación de cargas superficiales o puntuales a las plataformas
- Opción de reducir la carga de viento total seleccionando objetos singulares
- Determinación de cargas de hielo para clases de hielo G y R con espesor de hielo predefinido y longitud de incremento de hielo unidireccional
- Generación de casos de carga variables con cargas superficiales y de personas
RF-/TOWER Loading | Características
Dlubal_KohlA.png?mw=1024&hash=6748f251d00199f67cb283f836862337197b8608)
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
Duración: 00:00:29 min
Preguntas frecuentes (FAQ)
Duración: 00:00:23 min
Duración: 00:00:48 min
Preguntas frecuentes (FAQ)
Duración: 00:00:55 min
Preguntas frecuentes (FAQ)
Duración: 00:00:40 min
Preguntas frecuentes (FAQ)
Duración: 00:00:11 min
Proyecto de cliente
Duración: 00:00:06 min
Característica del producto
Duración: 00:01:42 min
Preguntas frecuentes (FAQ)
Duración: 00:01:33 min
.png?mw=350&hash=f79867dbf405d536638daef39ee25b113e6e540d)
Modelado de una calle de vórtices de von Kármán en RWIND
En RFEM 6 es posible guardar los objetos seleccionados (así como estructuras enteras) como bloques y reutilizarlos en otros modelos. Se pueden distinguir tres tipos de bloques: Sin parámetros, con parámetros y bloques dinámicos (mediante JavaScript). Este artículo se centra en el primer tipo de bloque (sin parámetros).
El siguiente artículo describe cómo crear un soporte de antena definido por el usuario que se utilizará en RF-/TOWER Equipment.
El siguiente artículo técnico describe la creación de una plataforma definida por el usuario para su uso en una torre de cuatro lados en el módulo adicional RF-/TOWER. Primero, comience con un modelo vacío del tipo 3D y defina cuatro nodos. Aquí es muy importante la numeración y la posición de estos nudos.
Dlubal_KohlA.png?mw=350&hash=b5c8850ff999c1df2b6cba0258b609a5a424dcbd)
Las cargas generadas se pueden transferir fácilmente a RFEM/RSTAB para superponer otros casos de carga. Los datos completos del módulos formarán parte del informe de RFEM/RSTAB.
Es posible seleccionar de manera selectiva tanto el contenido del informe como la profundidad de la edición.
Después de generar las cargas, puede comprobar los resultados en tablas organizadas de forma clara. La salida incluye toda la información sobre los casos de carga generados y las cargas debidas al peso propio, la carga de viento y la carga de hielo. Todas las cargas se detallan en objetos estructurales y equipos.
El módulo adicional RF-/TOWER Loading cumple con los requerimientos de las normas EN 1991-1-4 / DIN EN 1993-3-1, DIN 1055-4, DIN 4131:1991-11 y DIN V 4131:2008-09. Estas normas incluyen especificaciones de cargas muertas, de viento, de mantenimiento/técnicas y de hielo (ISO 12494 o DIN 1055-5), así como cargas variables. Las especificaciones normalizadas están predefinidas o disponibles en las bibliotecas.
Para la generación de cargas de viento según el Eurocódigo, están disponibles los Anejos Nacionales (AN) de los siguientes países:
-
DIN EN 1991-1-4 (Alemania) -
CSN EN 1994-1-4 (República Checa) -
NA to CYS EN 1991-1-4 (Chipre) -
DK EN 1991-1-4 (Dinamarca) -
NBN EN 1991-1-4 (Bélgica) -
NEN EN 1991-1-4 (Países Bajos) -
NF EN 1991-1-4 (Francia) -
SFS-EN 1991-1-4 (Finlandia) -
SIST EN 1991-1-4 (Eslovenia) -
SR EN 1991-1-4 (Rumanía) -
SS EN 1991-1-4 (Singapur) -
SS-EN 1991-1-4 (Suecia) -
STN EN 1991-1-4 (Eslovaquia) -
UNI EN 1991-1-4 (Italia)
Es posible crear situaciones de cargas individuales: Puede establecer la presión del viento, la dirección del viento o las cargas de hielo manualmente, o importarlas desde tablas.
Dlubal_KohlA.png?mw=512&hash=db51ba02de19cdf2e25efd87b979485016104278)
- Consideración del peso propio de una torre, incluyendo el equipamiento
- Distribución de la carga de viento para las caras de la torre expuestas y ocultas al viento, o definida por el usuario
- Determinación de cargas de viento aplicadas a la torre y al equipamiento, especialmente para estructuras propensas a la vibración (factor de ráfaga)
- Asignación de cargas superficiales o puntuales a las plataformas
- Opción de reducir la carga de viento total seleccionando objetos singulares
- Determinación de cargas de hielo para clases de hielo G y R con espesor de hielo predefinido y longitud de incremento de hielo unidireccional
- Generación de casos de carga variables con cargas superficiales y de personas
