Modelo utilizado en

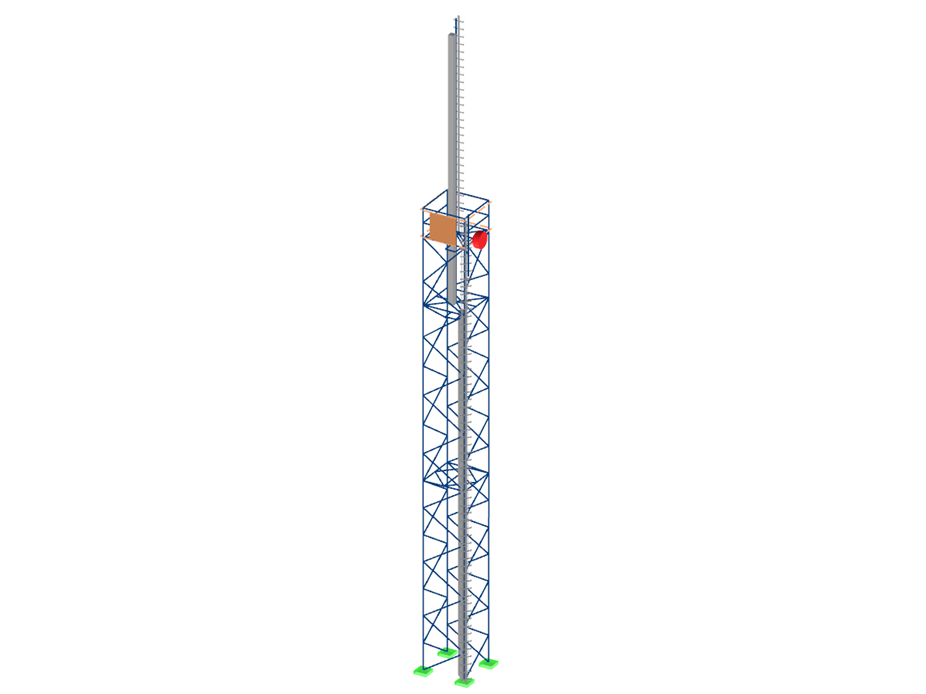

Torre de telecomunicaciones
Número de nudos | 127 |
Número de líneas | 221 |
Número de barras | 221 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 34 |
Número de combinaciones de carga | 48 |
Número de combinaciones de resultados | 1 |
Peso completo | 3.688 t |
Dimensiones | 1,947 x 24,000 x 1,965 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Modelos relacionados
El siguiente artículo describe cómo crear un soporte de antena definido por el usuario que se utilizará en RF-/TOWER Equipment.
El siguiente artículo técnico describe la creación de una plataforma definida por el usuario para su uso en una torre de cuatro lados en el módulo adicional RF-/TOWER. Primero, comience con un modelo vacío del tipo 3D y defina cuatro nodos. Aquí es muy importante la numeración y la posición de estos nudos.
In einem System können zahlreiche Nichtlinearitäten vorhanden sein. Um diese in einer Dynamischen Analyse realitätsnah abzubilden wurde das Zusatzmodul RF-DYNAM Pro - Nichtlinearer Zeitverlauf entwickelt. Para explicar cómo funciona el módulo adicional, a continuación se describe el procedimiento mediante un ejemplo.
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
- Selección de varias uniones, por ejemplo:
- Conexión atornillada de diagonales sin placa 2D
- Conexión atornillada de diagonales sin placa 3D
- Unión atornillada de pilar
- Uniones en T, K y KT consideradas para uniones de diagonales
- Se pueden seleccionar distintas categorías de conexiones a cortante:
- A - Resistente al aplastamiento
- B - Resistente al deslizamiento en el estado límite de servicio
- C - Resistente al deslizamiento en el estado límite último
- Clases de resistencia de tornillos 4.6 - 10.9
- Diámetros de tornillos M12 - M42
- La separación de tornillos se puede modificar
- Visualización de la conexión entera en la ventana de vista
- Consideración del peso propio de una torre, incluyendo el equipamiento
- Distribución de la carga de viento para las caras de la torre expuestas y ocultas al viento, o definida por el usuario
- Determinación de cargas de viento aplicadas a la torre y al equipamiento, especialmente para estructuras propensas a la vibración (factor de ráfaga)
- Asignación de cargas superficiales o puntuales a las plataformas
- Opción de reducir la carga de viento total seleccionando objetos singulares
- Determinación de cargas de hielo para clases de hielo G y R con espesor de hielo predefinido y longitud de incremento de hielo unidireccional
- Generación de casos de carga variables con cargas superficiales y de personas
- Generación de plataformas interiores y exteriores utilizando la biblioteca, incluyendo modelos parametrizados
- Bibliotecas para extensiones tubulares y soportes de antenas como construcciones 2D y 3D
- Grupos de antenas ordenados de acuerdo con los operadores líderes de red móvil
- Base de datos para antenas parabólicas, lenticulares, de concha, compactas y en forma de cubo
- Entrada de datos paramétrica para conductos interiores, líneas de cable y escaleras con gráficos interactivos
