RF-CUTTING-PATTERN | Resultados

Característica del producto

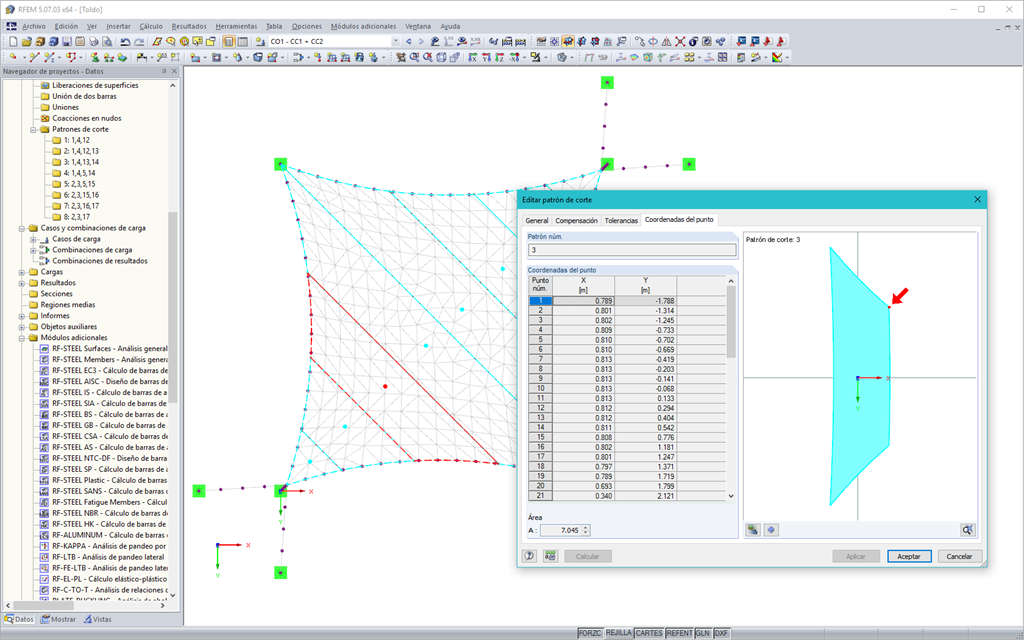

Después del cálculo, aparecen las "Coordenadas de punto" en el cuadro de diálogo del patrón de corte, el cual muestra los resultados en forma de una tabla con coordenadas y una superficie en la ventana gráfica. La tabla de coordenadas presenta nuevas coordenadas aplanadas relativas al centro de gravedad del patrón de corte para cada nudo de la malla. Además, el patrón de corte se representa con el sistema de coordenadas en el centro de gravedad en la ventana gráfica. Al seleccionar una celda de tabla, el nudo respectivo se muestra con una flecha en el gráfico. Además, el área del patrón de corte se muestra bajo la tabla de los nudos.

Además, para cada patrón se muestran los resultados estándares de tensión/deformación en el caso de carga de RF-CUTTING PATTERN.

Funciones:
  • Resultados en una tabla incluyendo la información sobre el patrón de corte
  • Tabla inteligente que interactúa con el gráfico
  • Resultados de la geometría aplanada en un archivo DXF
  • Resultados en el informe global de cálculo
  • Resultados de deformaciones después del aplanado para la evaluación de patrones

Contacte con nosotros

Contacte con Dlubal Software

¿Tiene preguntas o necesita asesoramiento?

Contacte con nosotros o encuentre varias soluciones sugeridas y consejos útiles en nuestra página de preguntas más frecuentes (FAQ).

+34-911-438-160

info@dlubal.com

RFEM Estructuras de membranas tensadas
RF-CUTTING-PATTERN 5.xx

Módulo adicional

Generación de patrones de corte para estructuras de membranas tensadas

Precio de la primera licencia
2.240,00 USD
