- Definición simple de las fases de construcción en la estructura de RFEM/RSTAB incluyendo la visualización
- Adición, eliminación y modificación de propiedades de barras, superficies y sólidos (como articulaciones en barras, excentricidades de superficies, grados de libertad para apoyos, etc.)
- Superposición opcional de fases de construcción con cargas temporales adicionales; por ejemplo, montaje de cargas o montaje de grúas, etc.
- Consideración de efectos no lineales como el fallo de una barra traccionada, apoyos elásticos o apoyos no lineales
- Visualización de resultados numéricos y gráficos para fases de construcción individuales o como una envolvente (máx./mín.) de todas las fases de construcción
- Informe detallado con documentación de todos los datos estructurales y de carga para cada fase de construcción
RF-/ETAPAS | Características
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
Preguntas frecuentes (FAQ)
Duración: 00:00:38 min
Base de datos de conocimientos
Duración: 00:00:30 min
Proyecto de cliente
Duración: 00:00:00 min
Característica del producto
Duración: 00:00:22 min
Base de datos de conocimientos
Duración: 00:00:55 min
.png?mw=350&hash=d48786243b6e6ea52c46161d98f18495d06c047f)
Proyecto de cliente
Duración: 00:00:00 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Preguntas frecuentes (FAQ)
Duración: 00:00:48 min
El estado actual de desarrollo del software de análisis de elementos finitos y la tecnología informática permiten el cálculo de estructuras más complejas. Cada vez con más frecuencia, los cálculos de EF se realizan en todo el modelo. En este contexto, pueden aparecer ciertos problemas prácticos de construcción. Uno de estos problemas es la consideración de un proceso de construcción en el modelo.
La viga armada es una opción económica para la construcción de grandes luces. La viga de chapa de acero de sección en I normalmente tiene un alma de gran canto para maximizar su capacidad a cortante y separación de alas, pero un alma delgada para minimizar el peso propio. Debido a su gran relación altura-espesor (h/tw ), es posible que se necesiten rigidizadores transversales para rigidizar el alma esbelta.
El cálculo de estructuras complejas por medio de un software de análisis de elementos finitos se realiza generalmente en todo el modelo. Sin embargo, la construcción de tales estructuras es un proceso que se lleva a cabo en múltiples etapas donde el estado final del edificio se logra combinando las partes estructurales separadas. Para evitar errores en el cálculo de los modelos generales, se debe considerar la influencia del proceso de construcción. En RFEM 6, esto es posible utilizando el complemento Análisis de etapas de construcción (CSA).
Standardmäßig werden die ermittelten Werte für die Ordinaten der Einflusslinie als Dezimalzahl mit maximal sechs Nachkommastellen ausgegeben. Für die Einflusslinien der Schnittgrößen ist dies meist ausreichend.
Después del cálculo, es posible evaluar los resultados de cada fase de construcción directamente en la ventana del módulo o gráficamente en el modelo de RFEM/RSTAB. En este caso, puede exportar los resultados a RFEM/RSTAB.
El módulo crea casos de resultados de cada fase de construcción, así como una combinación de 'envolvente' que incluye los valores máximos y mínimos de todas las fases de construcción. Puede usar los casos de resultados y la combinación envolvente para cálculos adicionales en varios módulos adicionales de RFEM/RSTAB.
El cálculo de las "cargas permanentes" se realiza por medio del análisis de grandes deformaciones paso por paso para cada fase de construcción.
Las diferencias de geometría resultantes entre el sistema ideal y el sistema estructural deformado debido a la fase de construcción anterior se comparan internamente. La siguiente fase de construcción se basa en el sistema estructural sometido a tensiones debido a la fase de construcción anterior.

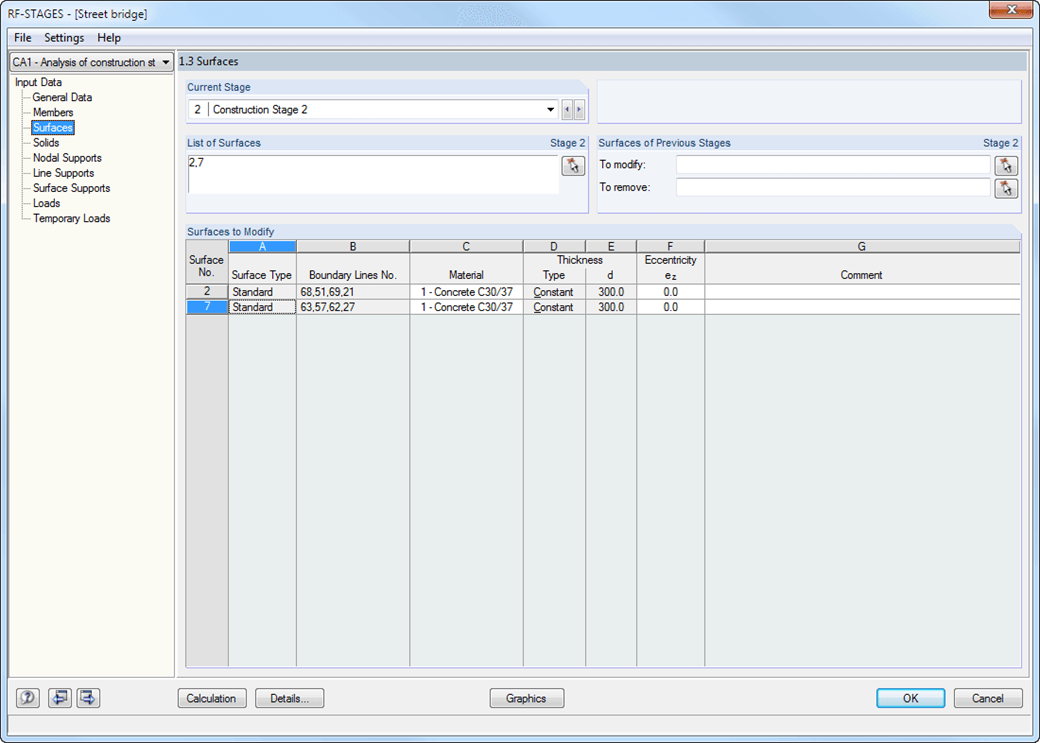

Después de la creación de la estructura entera en RFEM/RSTAB, tanto los componentes estructurales como los casos de carga y combinaciones están asignados a las fases de construcción correspondientes. Para cada fase de construcción, se pueden modificar por ejemplo las definiciones de articulación de barras y apoyos.
Por lo tanto, es posible modelar modificaciones estructurales, como las que se producen cuando las vigas de puentes se hormigonan sucesivamente o cuando se asientan los pilares. Los casos de carga y combinaciones de carga ya creados en RFEM/RSTAB se dividen en "Carga permanente" y "Carga temporal" en el módulo adicional.
Las cargas temporales definidas se superponen con las cargas permanentes. Por ejemplo, es posible determinar los esfuerzos internos máximos de diferentes posiciones de grúas o considerar las cargas de montaje temporales disponibles solo en una fase de construcción.
- Definición simple de las fases de construcción en la estructura de RFEM/RSTAB incluyendo la visualización
- Adición, eliminación y modificación de propiedades de barras, superficies y sólidos (como articulaciones en barras, excentricidades de superficies, grados de libertad para apoyos, etc.)
- Superposición opcional de fases de construcción con cargas temporales adicionales; por ejemplo, montaje de cargas o montaje de grúas, etc.
- Consideración de efectos no lineales como el fallo de una barra traccionada, apoyos elásticos o apoyos no lineales
- Visualización de resultados numéricos y gráficos para fases de construcción individuales o como una envolvente (máx./mín.) de todas las fases de construcción
- Informe detallado con documentación de todos los datos estructurales y de carga para cada fase de construcción
