- Análisis general de tensiones
- Salida de resultados gráfica y numérica de tensiones y razones de tensiones completamente integrada en RFEM
- Cálculo flexible en diferentes casos de cálculo
- Alta eficiencia debido a la poca cantidad de datos requeridos
- Flexibilidad gracias a las opciones de configuración detalladas para las bases y el alcance de los cálculos
- Se genera una matriz de rigidez global local de la superficie en RFEM sobre la base del modelo de material seleccionado y las capas contenidas. Están disponibles los modelos de material siguientes:
- Ortótropo
- Isótropo
- Definido por el usuario
- Híbrido (para combinaciones de modelos de material)
- Opción de guardar frecuentemente las estructuras de las capas en una base de datos
- Determinación de las tensiones básicas, tangenciales y equivalentes
- Además de las tensiones básicas, están disponibles como resultados las tensiones requeridas de la norma DIN EN 1995-1-1 y la interacción entre éstas.
- Análisis de tensiones para superficies de la estructura incluyendo formas simples o complejas
- Tensiones equivalentes calculadas de acuerdo con diferentes criterios:
- Teoría de la energía de distorsión o hipótesis de modificación de forma (von Mises)
- Teoría de la tensión tangencial máxima (Tresca)
- Criterio de tensiones principales máximas (Rankine)
- Criterio de la deformación principal (Bach)
- Cálculo de tensiones tangenciales transversales según Mindlin o Kirchhoff, o especificaciones definidas por el usuario
- Cálculo del estado último de servicio mediante la comprobación de los desplazamientos de la superficie
- Especificaciones definidas por el usuario para las flechas límite
- Posibilidad de considerar el acoplamiento entre capas
- Resultados detallados de los diferentes componentes de tensiones y razones en tablas y gráficos
- Salida de datos de tensiones para cada capa en el modelo
- Lista de piezas de las superficies calculadas
- Opción del acoplamiento de capas completamente sin cortante
RF-LAMINATE | Características
¿Tiene alguna pregunta?
Duración: 00:00:00 min
Duración: 00:00:00 min
Base de datos de conocimientos
Duración: 00:00:50 min
Duración: 01:14:13 min
Preguntas frecuentes (FAQ)
Duración: 00:00:25 min
Preguntas frecuentes (FAQ)
Duración: 00:00:51 min
Duración: 00:00:22 min
Duración: 00:00:00 min

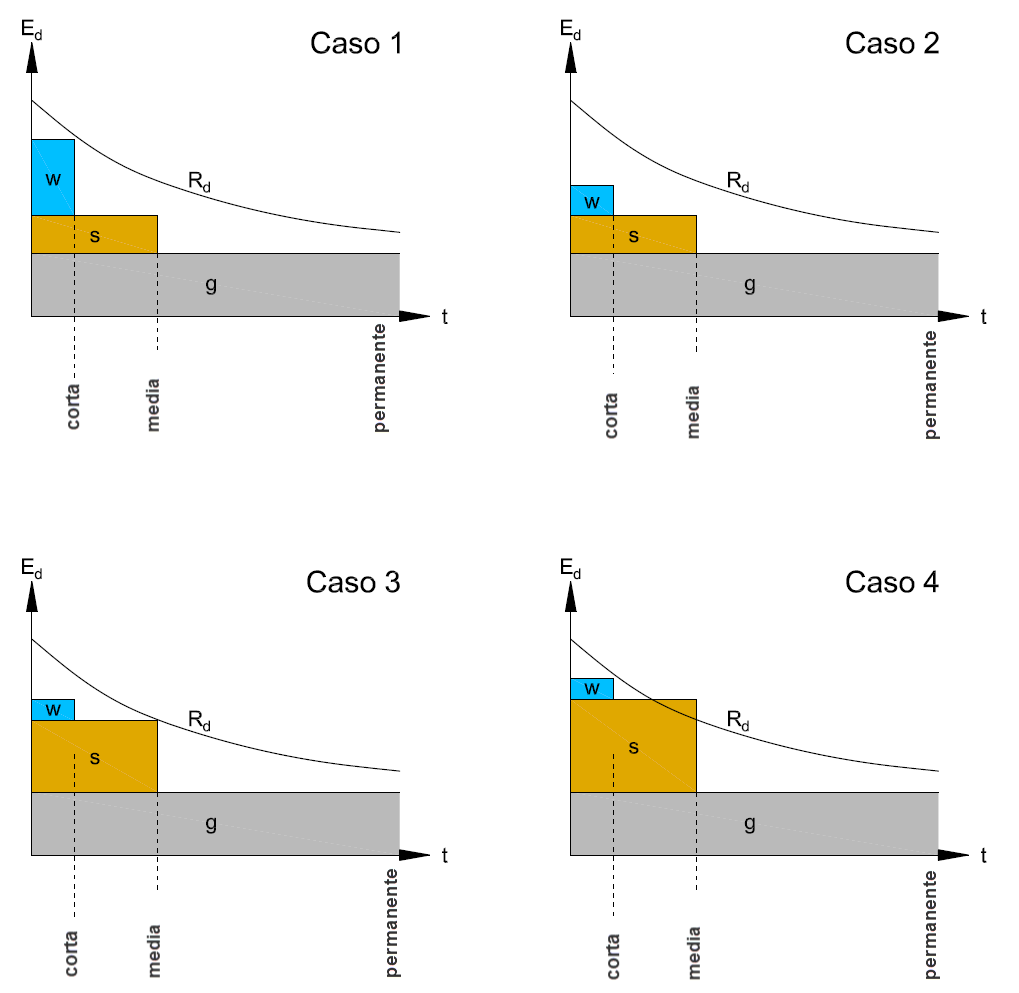

.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)
En RFEM 6 es posible definir estructuras de superficies multicapa con la ayuda del complemento "Superficies multicapa". Por lo tanto, si ha activado el complemento en los Datos básicos del modelo, es posible definir estructuras de capas de cualquier modelo de material. También puede combinar modelos de materiales de, por ejemplo, materiales isótropos y ortótropos.
Las API para RFEM 6, RSTAB 9 y RSECTION están basadas en el concepto de Servicios web. Para obtener una buena introducción al tema, el siguiente artículo explicará un ejemplo en C#.

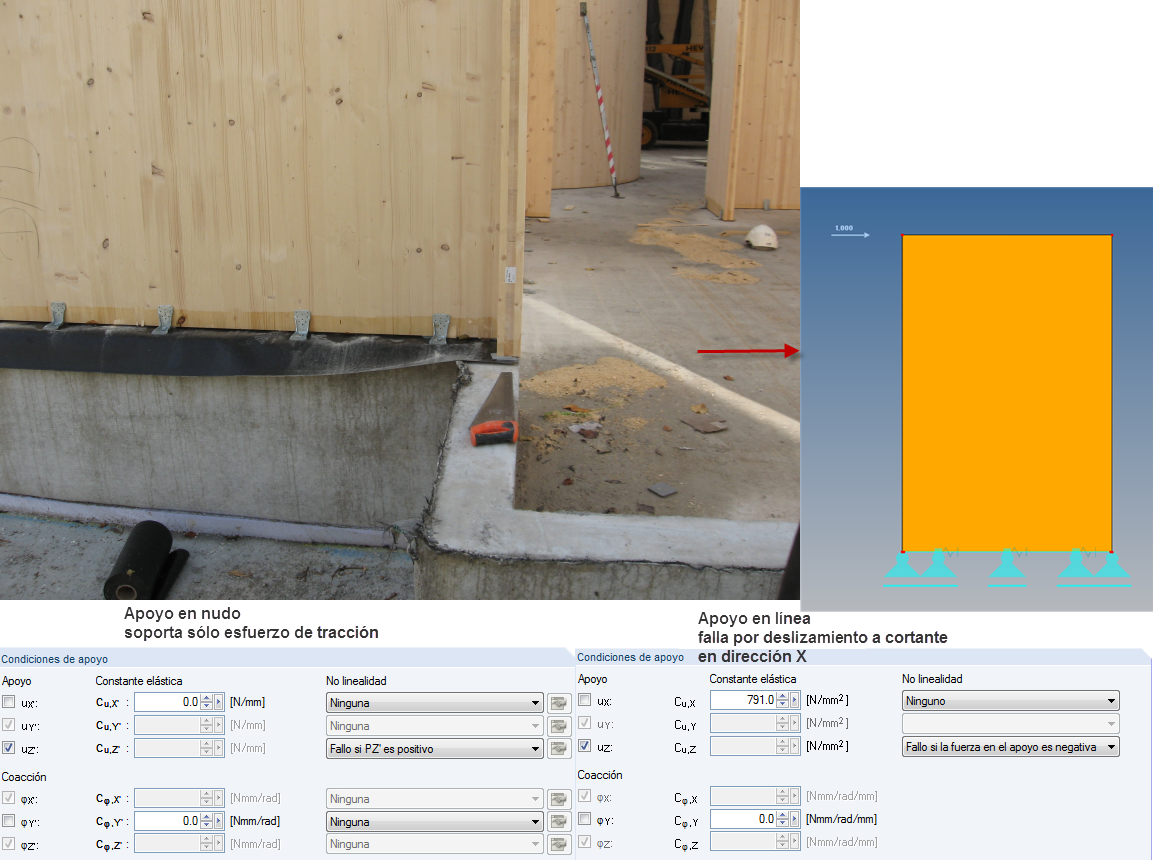

Die Lagerung der Brettsperrholzplatte verdient besondere Beachtung. Normalmente, un muro de madera contralaminada está asegurado contra la cortadura por medio de conectadores y contra las fuerzas de levantamiento por medio de anclas con tirantes.

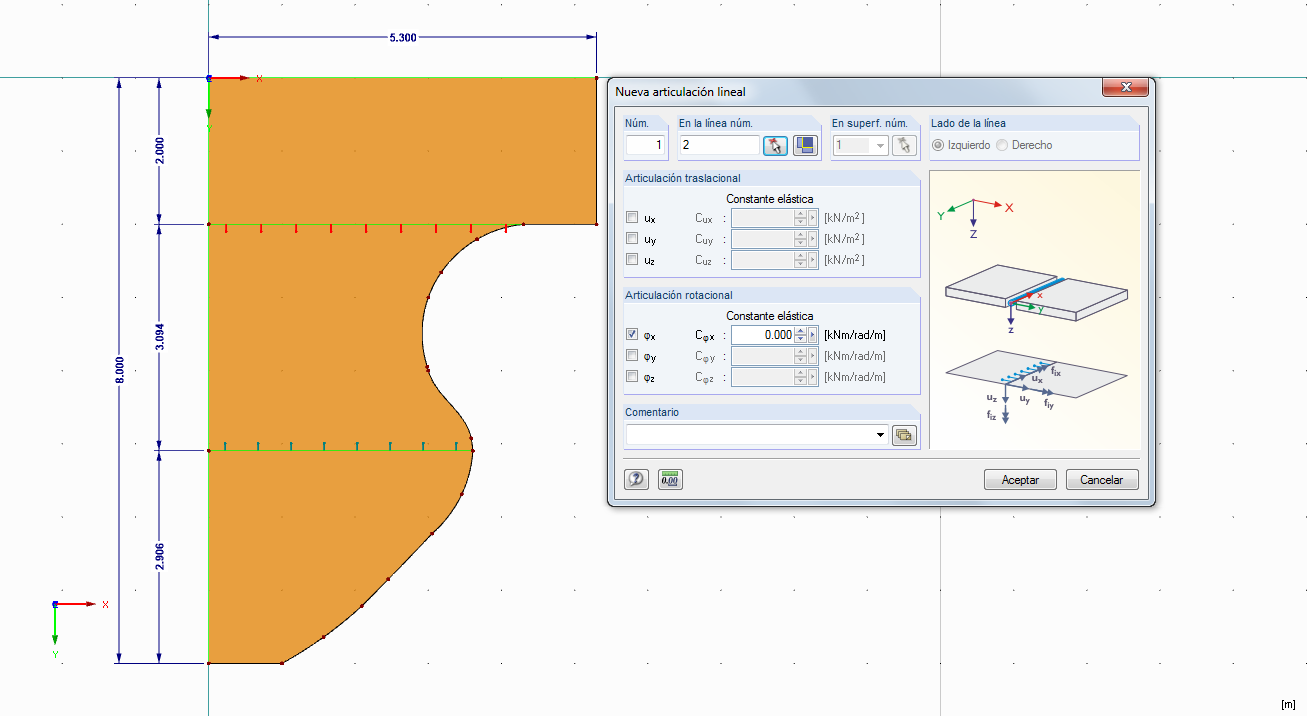

Einer der Vorteile bei der Eingabe der Struktur in RFEM ist die vollkommene Freiheit bei der Wahl der Geometrie. So ist es ohne Weiteres möglich, eine Konstruktion zu wählen, bei der, wie im Bild dargestellt, einspringende geschwungene Ecken vorhanden sind.
- Análisis general de tensiones
- Salida de resultados gráfica y numérica de tensiones y razones de tensiones completamente integrada en RFEM
- Cálculo flexible en diferentes casos de cálculo
- Alta eficiencia debido a la poca cantidad de datos requeridos
- Flexibilidad gracias a las opciones de configuración detalladas para las bases y el alcance de los cálculos

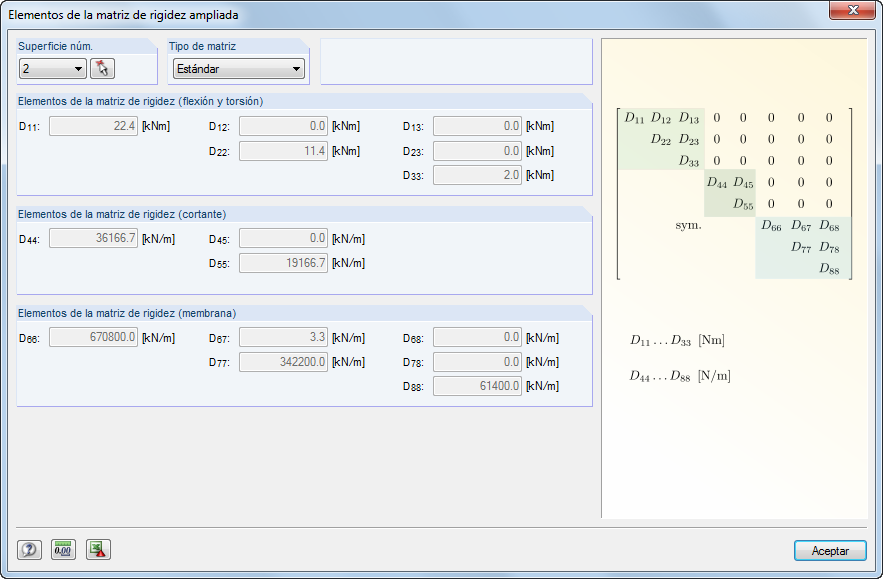

- Se genera una matriz de rigidez global local de la superficie en RFEM sobre la base del modelo de material seleccionado y las capas contenidas. Están disponibles los modelos de material siguientes:
- Ortótropo
- Isótropo
- Definido por el usuario
- Híbrido (para combinaciones de modelos de material)
- Opción de guardar frecuentemente las estructuras de las capas en una base de datos
- Determinación de las tensiones básicas, tangenciales y equivalentes
- Además de las tensiones básicas, están disponibles como resultados las tensiones requeridas de la norma DIN EN 1995-1-1 y la interacción entre éstas.
- Análisis de tensiones para superficies de la estructura incluyendo formas simples o complejas
- Tensiones equivalentes calculadas de acuerdo con diferentes criterios:
- Teoría de la energía de distorsión o hipótesis de modificación de forma (von Mises)
- Teoría de la tensión tangencial máxima (Tresca)
- Criterio de tensiones principales máximas (Rankine)
- Criterio de la deformación principal (Bach)
- Cálculo de tensiones tangenciales transversales según Mindlin o Kirchhoff, o especificaciones definidas por el usuario
- Cálculo del estado último de servicio mediante la comprobación de los desplazamientos de la superficie
- Especificaciones definidas por el usuario para las flechas límite
- Posibilidad de considerar el acoplamiento entre capas
- Resultados detallados de los diferentes componentes de tensiones y razones en tablas y gráficos
- Salida de datos de tensiones para cada capa en el modelo
- Lista de piezas de las superficies calculadas
- Opción del acoplamiento de capas completamente sin cortante

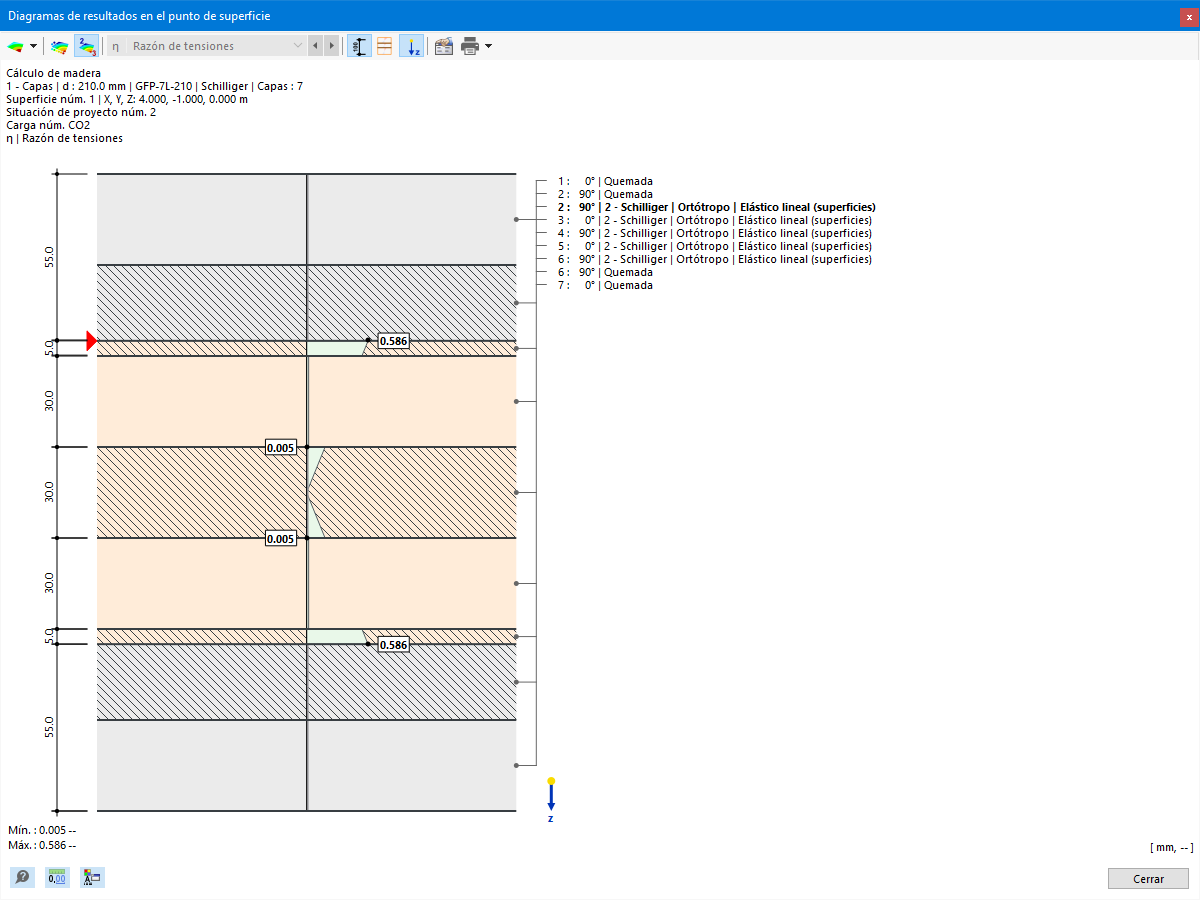

Después del cálculo, se muestran los valores máximos de tensiones, razones de tensiones y desplazamientos por casos de carga, superficies o puntos de rejilla. La razón de tensiones se puede mostrar para cualquier tipo de tensión. La posición actualmente activada está resaltada en el modelo de análisis de RFEM.

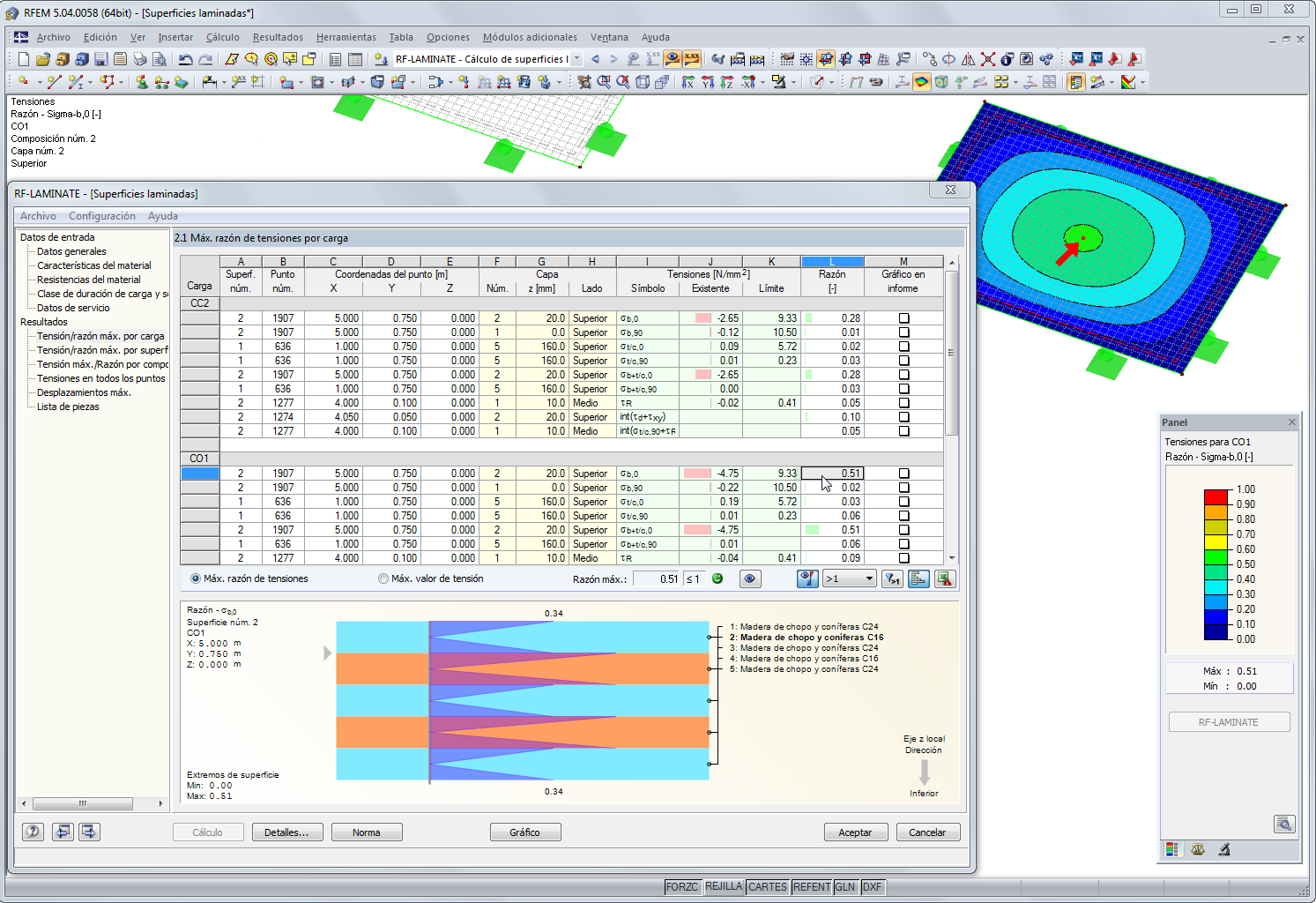

Además de la evaluación de resultados en tablas, es posible representar las tensiones y razones de tensiones gráficamente en la ventana de trabajo de RFEM. Para esto, se pueden ajustar los colores y valores asignados en el panel.
Es necesario seleccionar los casos de carga, combinaciones de carga y de resultados para el cálculo de los estados límite últimos y el estado límite de servicio. Después de seleccionar las superficies a calcular, es posible definir el modelo de material apropiado.
La estructura de capas formando la base para el cálculo de la rigidez puede variar. Los parámetros definidos por el modelo de material seleccionado pueden ser ajustados según sus necesidades. La matriz 3*3 de las capas se puede modificar también. De esta manera, se garantiza una selección completamente libre al generar las rigideces.
Las tensiones límite de cada capa son definidas por el material seleccionado. Es posible ajustar los valores por especificaciones definidas por el usuario.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
En la biblioteca de estructuras de capas, están disponibles los siguientes fabricantes de madera contralaminada:
- Binderholz (EE. UU.)
- KLH (Estados Unidos, Canadá)
- Calle buck (Estados Unidos, Canadá)
- Nordic Structures (Estados Unidos, Canadá)
- Madera maciza de Mercer
- SmartLam
- Sterling Structural
- Superestructuras incluidas en la edición 32 de Lignatec "Crosslaminated Timber of Swiss Production"
Al importar una estructura de la biblioteca de estructuras de capas, todos los parámetros relevantes se adoptan automáticamente. La biblioteca se está actualizando constantemente.
¿Qué programas necesito para estructuras laminadas y tipo sándwich o madera contralaminada (CLT)?
¿Qué programas de Dlubal Software puedo usar para calcular y dimensionar estructuras de madera?
¿Dónde puedo encontrar el chat de soporte para una asistencia rápida en la página web de Dlubal?
¿Cómo funciona el modelo de material "Ortótropo plástico" en RFEM?
¿Cómo puedo comprobar si el usuario tiene una licencia COM válida para el intercambio de datos?
¿Por qué no se muestran las tensiones de la orientación de 90 ° para una capa con la dirección de ortotropía de 90 ° para σb, 90 en RF-LAMINATE?
Productos recomendados para usted
RFEM 6 | Programa principal RFEM 6
Programa principal
La nueva generación del software en 3D del método de los elementos finitos (MEF) se utiliza para el análisis de estructuras compuestas de barras, superficies y sólidos.
Precio de la primera licencia
4.170,00 USD
RFEM 6 | Soluciones especiales
Complemento
El complemento Modelo de edificio para RFEM le permite definir y manipular un edificio utilizando plantas. Las plantas se pueden ajustar después de muchas maneras. La información sobre las plantas y todo el modelo (centro de gravedad) se muestra en tablas y gráficos.
Precio de la primera licencia
1.660,00 USD
RFEM 6 | Análisis adicionales
Complemento
El complemento Búsqueda de forma (form-finding) encuentra la forma óptima de las barras sometidas a esfuerzos axiles y modelos con superficies cargadas a tracción. La forma está determinada por el equilibrio entre la fuerza axil de la barra o la tensión de la membrana y las condiciones de contorno existentes.
Precio de la primera licencia
2.060,00 USD
RFEM 6 | Cálculo
Complemento
El complemento Cálculo de fábrica para RFEM permite el cálculo y dimensionamiento de estructuras de fábrica (mampostería) utilizando el método de los elementos finitos. Fue desarrollado como parte del proyecto de investigación titulado DDMaS – Digitalizing the Design of Masonry Structures. El modelo de material representa el comportamiento no lineal de la combinación de ladrillo y mortero en forma de un macro-modelado.
Precio de la primera licencia
1.660,00 USD
RFEM 6 | Cálculo
Complemento
El complemento Cálculo de acero realiza las verificaciones del estado límite último y de servicio de barras de acero según varias normas.
Precio de la primera licencia
2.550,00 USD
RFEM 6 | Cálculo
Complemento
El complemento Cálculo de madera realiza las comprobaciones de cálculo de los estados límite últimos, de servicio y de resistencia al fuego de barras de madera según varias normas.
Precio de la primera licencia
1.930,00 USD
RFEM 6 | Soluciones especiales
Complemento

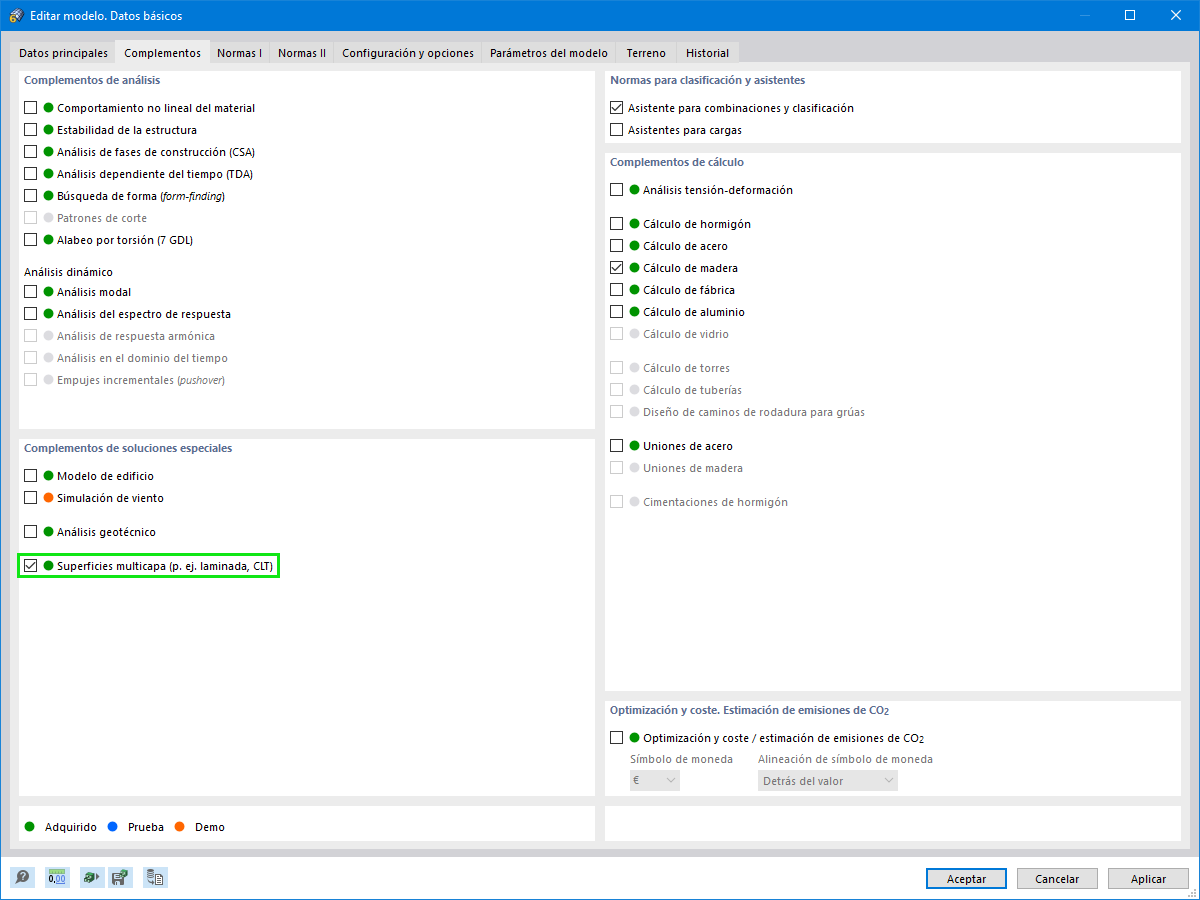

El complemento Superficies multicapa permite al usuario definir estructuras con superficies multicapa. El cálculo se puede realizar con o sin acoplamiento a cortante.
