RF-LAMINATE | Funkcje

Funkcja produktu

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

  • Ogólna analiza naprężeń
  • Graficzne i numeryczne wyniki naprężeń i współczynników naprężeń w pełni zintegrowane z programem RFEM
  • Elastyczna konstrukcja z różnymi kompozycjami warstw
  • Wysoka wydajność ze względu na niewielką liczbę wymaganych wpisów
  • Dostosowywanie analizy poprzez szczegółowe ustawienia dla obliczeń podstawowych i uzupełniających
  • Na podstawie wybranego modelu materiałowego oraz znajdujących się w nim warstw, RF-LAMINATE tworzy miejscową całkowitą macierz sztywności powierzchni w programie RFEM. Dostępne są następujące modele materiałowe:
    • Ortotropowy
    • Izotropowy
    • Zdefiniowane przez użytkownika
    • Hybrydowy (dla kombinacji modeli materiałowych)
  • Możliwość zapisywania często używanych konstrukcji warstwowych w bazie danych
  • Określanie naprężeń podstawowych, tnących i zastępczych
  • Oprócz naprężeń podstawowych wymagane są naprężenia wymagane zgodnie z DIN EN 1995-1-1 oraz ich wzajemne oddziaływanie.
  • Obliczanie naprężeń dla części konstrukcyjnych o niemal dowolnym kształcie
  • Obliczanie naprężeń zastępczych według różnych metod:
    • Hipoteza energii odkształcenia (von Mises)
    • Hipoteza największych naprężeń stycznych (Tresca)
    • Kryterium maksymalnego naprężenia głównego (Rankine)
    • Kryterium odkształcenia głównego (Bach)
  • Obliczanie poprzecznych naprężeń stycznych według Mindlina, Kirchhoffa lub ustawień użytkownika
  • Obliczenia w stanie granicznym użytkowalności poprzez sprawdzanie przemieszczeń powierzchni
  • Odkształcenia graniczne określane przez użytkownika
  • Możliwość uwzględnienia połączenia wartw

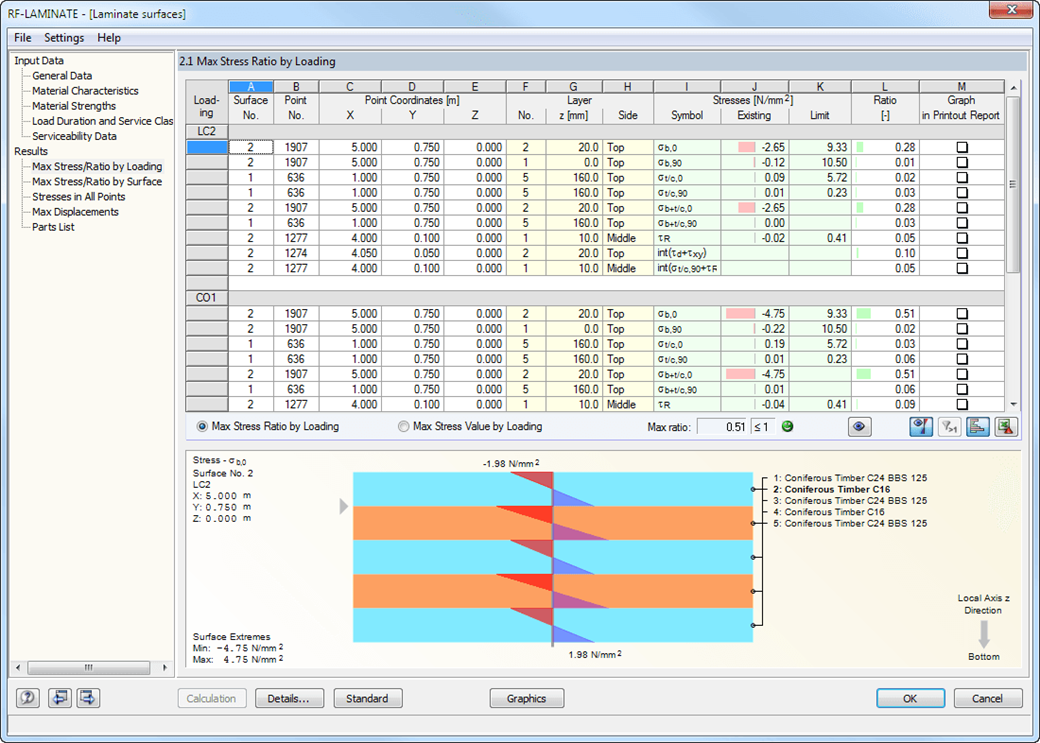

  • Szczegółowe wyniki dla różnych składników naprężeń i stopni wykorzystania w tabelach i w grafice
  • Przedstawianie naprężeń dla każdej warstwy w modelu
  • Wykaz materiałów dla obliczanych powierzchni
  • Połaczenie wartw bez możliwości ścinania
RFEM Inne
RF-LAMINATE 5.xx

Moduł dodatkowy

Analiza ugięć i obliczanie naprężenia powierzchni warstwowych

Cena pierwszej licencji
1 120,00 USD
