SHAPE-THIN | Cálculo

Característica de producto

SHAPE-THIN calcula todas las propiedades de sección relevantes, incluyendo los esfuerzos y momentos límite plásticos. Las áreas superpuestas se tienen en cuenta de manera realista. Para perfiles compuestos de varios materiales, SHAPE-THIN determina las propiedades de sección eficaz con respecto al material de referencia.


Además del análisis de tensiones elástico, se puede realizar el cálculo plástico incluyendo la interacción de los esfuerzos internos para formas de perfil de cualquier tipo. Este cálculo de interacción plástico se realiza de acuerdo con el método Simplex. La hipótesis de fluencia se puede seleccionar de acuerdo con el método de Tresca o von Mises.

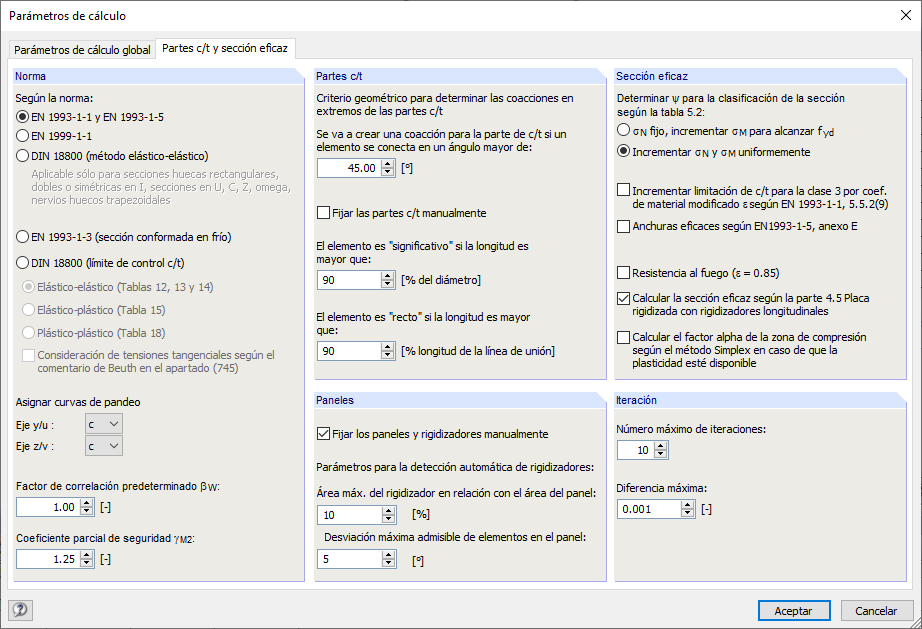

Las propiedades de sección y tensiones de la sección eficaz se pueden determinar de acuerdo con EN 1993-1 y EN 1993‑1‑5 ó EN 1999‑1‑1. La clasificación de la sección se realiza considerando la combinación de los esfuerzos internos disponibles.

De manera opcional, SHAPE-THIN comprueba los límites de esbeltez (c/t) siguiendo los métodos de cálculo el-el, el-pl ó pl-pl de acuerdo con DIN 18800. Las zonas (c/t) de los elementos unidos en la misma dirección se reconocen automáticamente.

Contacte con nosotros

Contacte con Dlubal Software

¿Tiene preguntas o necesita asesoramiento?

Contacte con nosotros o encuentre varias soluciones sugeridas y consejos útiles en nuestra página de preguntas más frecuentes (FAQ).

+34-911-438-160

info@dlubal.com

Propiedades de secciones Pared delgada
SHAPE-THIN 8.xx

Programa de secciones

Propiedades de sección, análisis de tensiones y cálculo plástico de secciones de pared delgada abiertas y cerradas

Precio de la primera licencia
1.120,00 USD
