SHAPE-THIN | Výpočet

Základní vlastnosti

SHAPE‑THIN vypočítá všechny příslušné průřezové charakteristiky včetně plastických mezních sil a momentů. Překrývající se plochy jsou započítány reálným způsobem. Pro průřezy, které se skládají z různých materiálů, určí SHAPE‑THIN ideální průřezové charakteristiky vzhledem k referenčnímu materiálu.

Kromě elastické analýzy napětí je možné provést plastické posouzení, které obsahuje interakci vnitřních sil pro libovolné tvary průřezů. Posouzení plastické interakce se provádí podle simplexové metody. Pro analýzu napětí lze zvolit různé teorie – Tresca nebo von Mises.

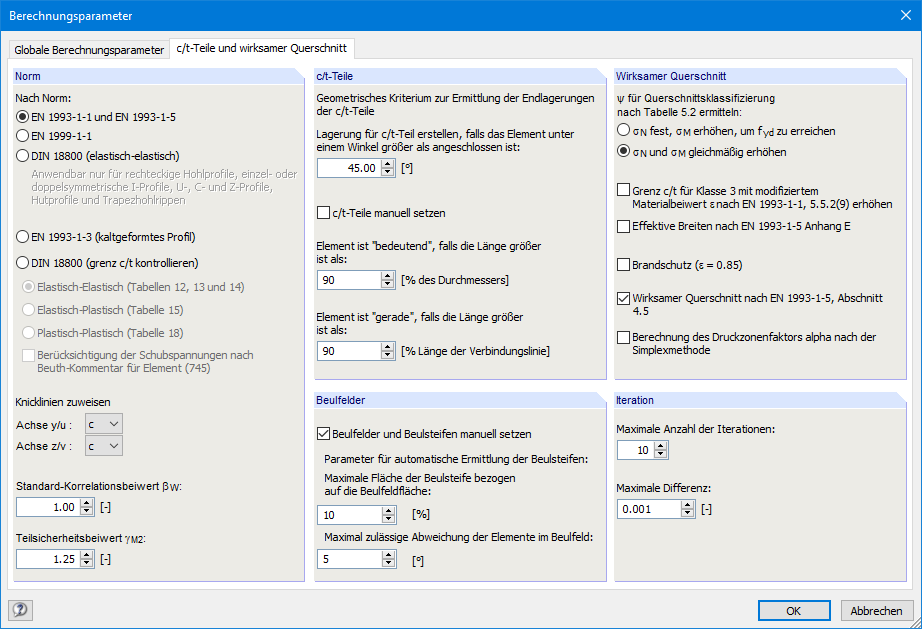

Průřezové charakteristiky a napětí účinného průřezu se stanoví podle EN 1993‑1‑1 a EN 1993‑1‑5 nebo EN 1999‑1‑1. Průřez je klasifikován vzhledem k dané kombinaci vnitřních sil.

Volitelně může SHAPE‑THIN posuzovat mezní hodnoty (c/t) pro metody el‑el, el‑pl nebo pl‑pl podle DIN 18800. (c/t) pole prvků spojených ve stejném směru jsou automaticky rozpoznána.

Kontakt

Kontakt

Máte dotazy nebo potřebujete poradit?
Kontaktujte nás nebo využijte stránky s často kladenými dotazy.

+420 227 203 203

info@dlubal.cz

Průřezy Tenkostěnné
SHAPE-THIN 8.xx

Program pro průřezové charakteristiky

Průřezové charakteristiky a napětí tenkostěnných průřezů

Cena za první licenci
1 120,00 USD
