DUENQ | Berechnung
Feature
DUENQ berechnet alle relevanten Querschnittswerte einschließlich der plastischen Grenzschnittgrößen. Überlappungsbereiche werden realitätsgetreu erfasst. Bei Profilen, die aus unterschiedlichen Materialien bestehen, bestimmt DUENQ die ideellen Querschnittswerte mit Bezug auf ein Referenzmaterial.
Neben der Spannungsanalyse elastisch-elastisch ist ein plastischer Nachweis mit Interaktion der Schnittgrößen für beliebige Querschnittsformen möglich. Die plastischen Interaktionsnachweise erfolgen nach der Simplex-Methode. Die Fließhypothesen können nach Tresca und von Mises gewählt werden.

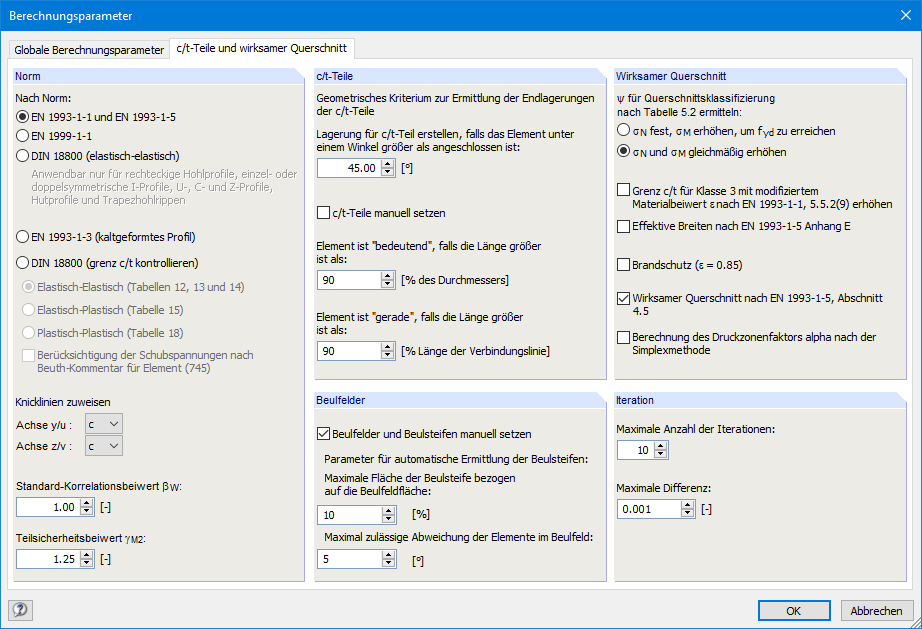

DUENQ führt nach EN 1993-1-1 und EN 1999-1-1 eine Klassifizierung des Querschnitts durch. Für Stahlquerschnitte werden bei Querschnitten der Klasse 4 effektive Breiten für unausgesteifte oder längs ausgesteifte Blechfelder gemäß EN 1993-1-1 und EN 1993-1-5 ermittelt. Für Aluminiumquerschnitte werden bei Querschnitten der Klasse 4 effektive Dicken gemäß EN 1999-1-1 berechnet.
Optional werden im Programm die Grenzwerte (c/t) nach den Verfahren el-el, el-pl oder pl-pl gemäß DIN 18800 überprüft. Die (c/t)-Felder gleichgerichteter Elemente werden dabei automatisch erkannt.
Schreiben Sie einen Kommentar...
Schreiben Sie einen Kommentar...
- Aufrufe 845x
- Aktualisiert 27. Oktober 2021
Neu
CSA S16:19 Berücksichtigung von Stabilität und Neuer Anhang O.2
Das Verfahren CSA S16:19 Stabilitätseffekte in elastischen Berechnungen in Anhang O.2 ist eine Alternative zum Vereinfachten Stabilitätsanalyseverfahren in Abschnitt 8.4.3. In diesem Beitrag werden die Anforderungen des Anhangs O.2 und die Anwendung in RFEM 6 beschrieben.
DUENQ enthält eine umfangreiche Bibliothek von Walzprofilen und parametrisierten Profilarten. Diese können zusammengesetzt oder mit neuen Elementen ergänzt werden. Der Aufbau eines Profils aus unterschiedlichen Materialien gelingt problemlos.
Grafische Tools und Funktionen erlauben die Modellierung komplexer Querschnittsformen in CAD-Arbeitsweise. Die grafische Eingabe unterstützt u. a. das Setzen von Punktelementen, Kehlnähten, Bögen, parametrisierten Rechteck- und Rohrquerschnitte, Ellipsen, elliptische Bögen, Parabeln, Hyperbeln, Splines und NURBS. Alternativ wird eine DXF-Datei eingelesen und als Basis für die weitere Modellierung genutzt. Auch können Hilfslinien für die Modellierung genutzt werden.
Des Weiteren ermöglicht eine parametrisierte Eingabe, Modell- und Belastungsdaten so einzugeben, dass sie von bestimmten Variablen abhängig sind.
Elemente können grafisch geteilt oder an ein anderes Objekt angefügt werden. DUENQ nimmt die Teilungen automatisch vor und stellt mit Nullelementen sicher, dass der Schubfluss nicht unterbrochen wird. Für Nullelemente kann eine spezifische Dicke zur Schubübertragung festgelegt werden.
