SHAPE-THIN | Perfiles conformados en frío
Característica
SHAPE-THIN determina las secciones eficaces según EN 1993-1-3 y EN 1993-1-5 para secciones de perfiles conformados en frío. De manera opcional, puede comprobar las condiciones geométricas para ver si es aplicable la norma especificada en EN 1993-1-3, apartado 5.2.
Los efectos del pandeo local de la placa se consideran según con el método de anchuras reducidas y el posible pandeo de los rigidizadores (inestabilidad) se considera para secciones rigidizadas según EN 1993-1-3, sección 5.5.
Como opción, puede realizar un cálculo iterativo para optimizar la sección eficaz.

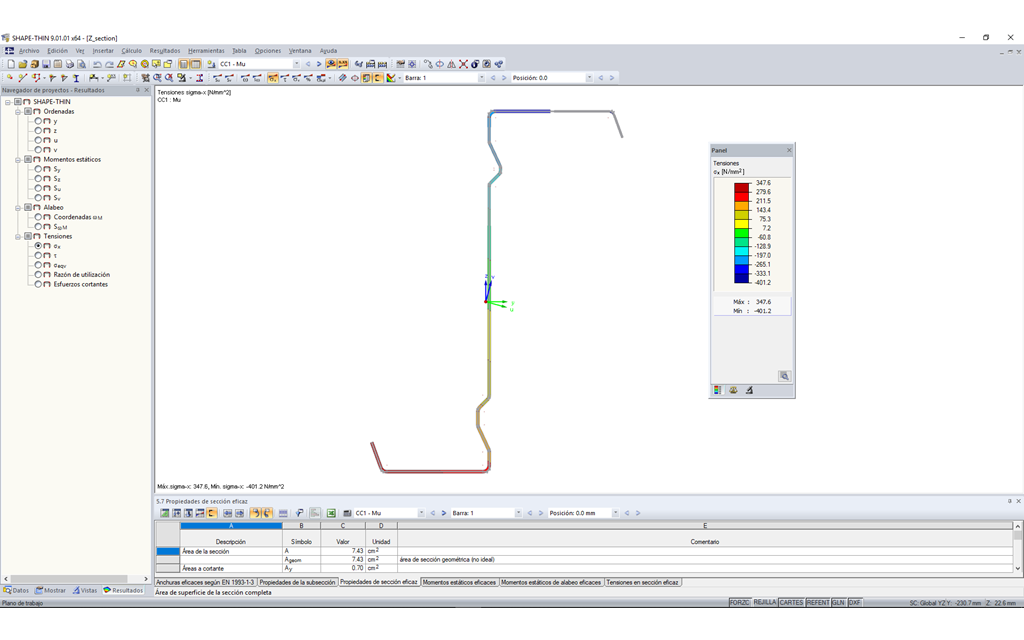

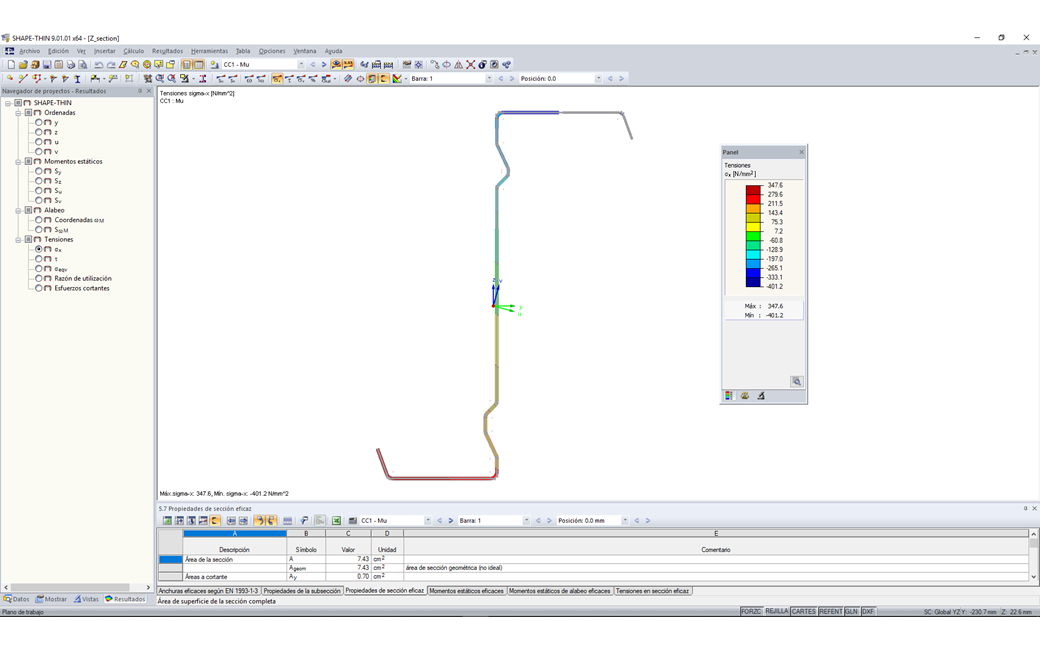

Puede mostrar gráficamente las secciones eficaces.
Lea más sobre el diseño de secciones conformadas en frío con SHAPE-THIN y RF-/STEEL Cold-Formed Sections en este artículo técnico: Cálculo de una sección en C de pared delgada conformada en frío según EN 1993-1-3.
