Cálculo de hormigón | Punzonamiento | Entrada

RFEM le apoya y le ahorra mucho trabajo. Los materiales y espesores de superficie definidos en RFEM ya están preestablecidos en el complemento Cálculo de hormigón. Por lo tanto, puede definir directamente los nudos que se van a calcular.

Cualquier abertura en el área con riesgo de punzonamiento se tiene en cuenta automáticamente en el modelo de RFEM. El complemento reconoce la posición de los nudos de punzonamiento y determina automáticamente si se trata de un nudo de punzonamiento en el centro de la losa, en el borde de la losa o en una esquina de la losa. Nuevamente, ahorra tiempo.

Puede seleccionar individualmente el método para determinar el factor de incremento de carga β.

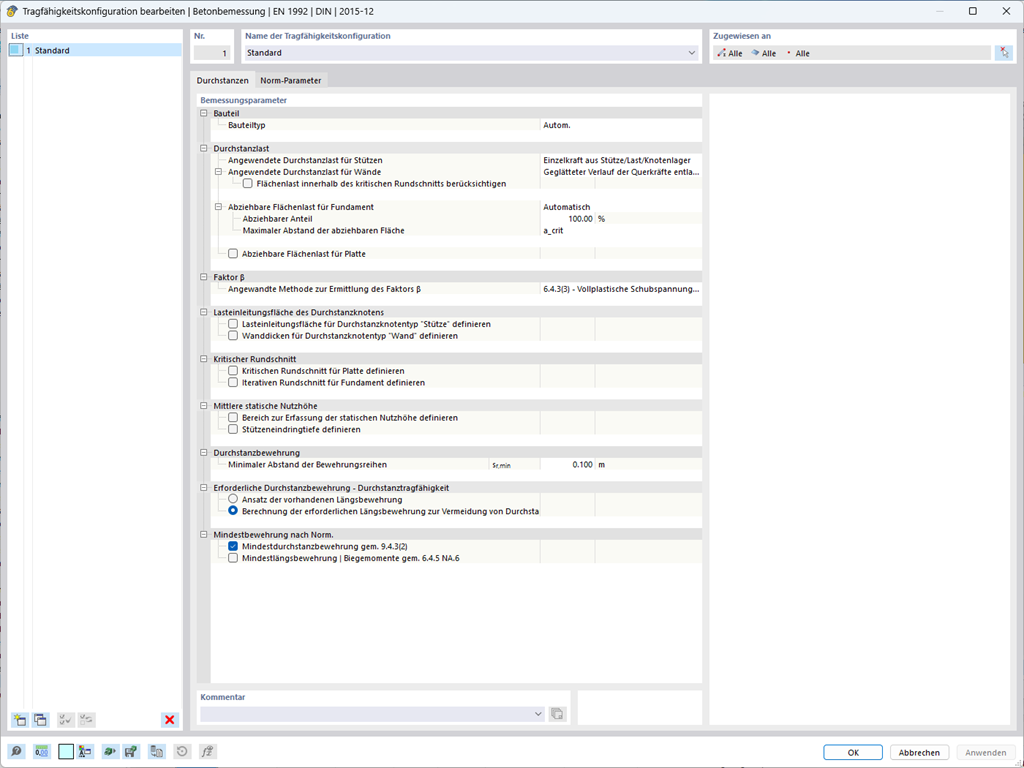

Configuración para punzonado

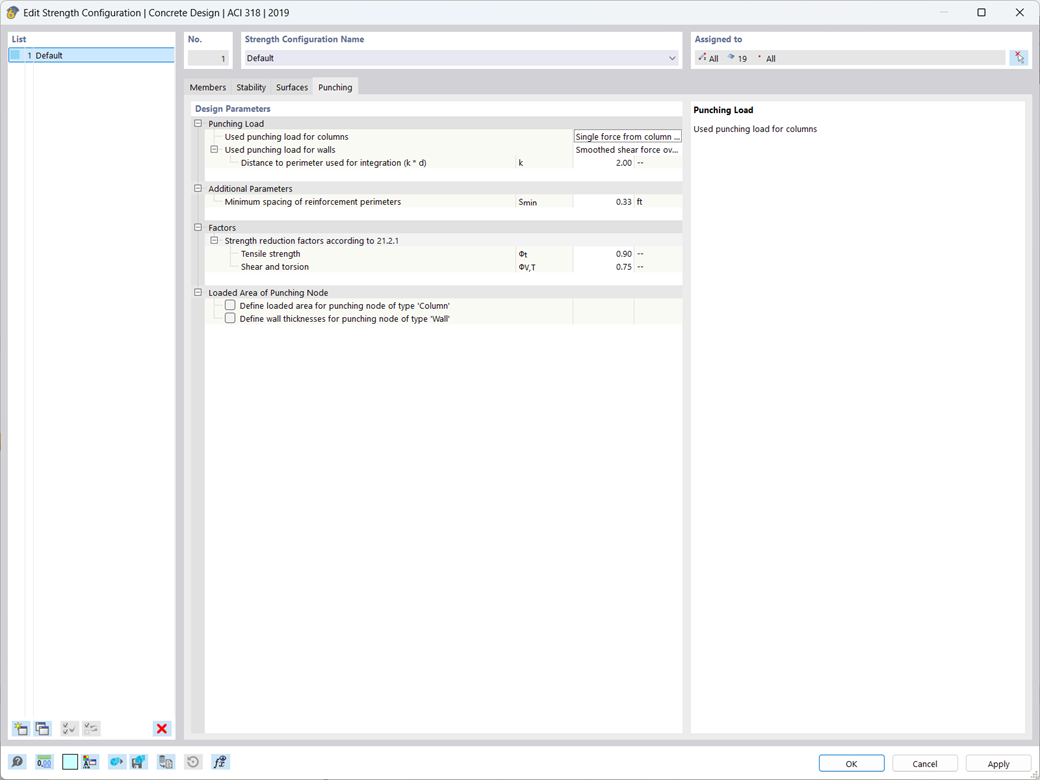

Configuración para punzonado
