Posouzení železobetonových konstrukcí | Protlačení | Vstupní data

Program RFEM vám pomůže a udělá část práce za vás. Materiály a tloušťky ploch definované v programu RFEM jsou v addonu Posouzení železobetonových konstrukcí již přednastaveny. Můžete tak přímo zadat uzly, které se mají jednotlivě posoudit.

Případné otvory v oblasti s nebezpečím protlačení se v modelu RFEM zohlední automaticky. Addon rozpozná polohu bodů protlačení a automaticky určí, zda se jedná o místo protlačení ve středu desky, na okraji desky nebo v rohu desky. I zde opět ušetříte čas.

Metodu stanovení součinitele přírůstku zatížení β můžete zvolit individuálně.

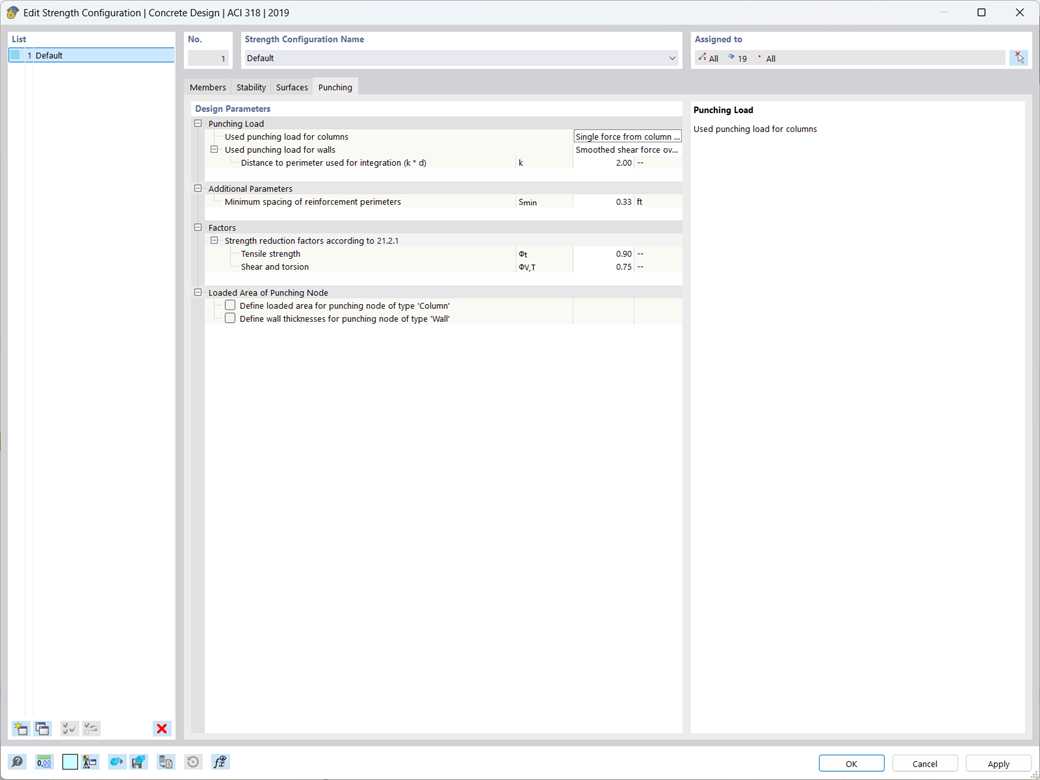

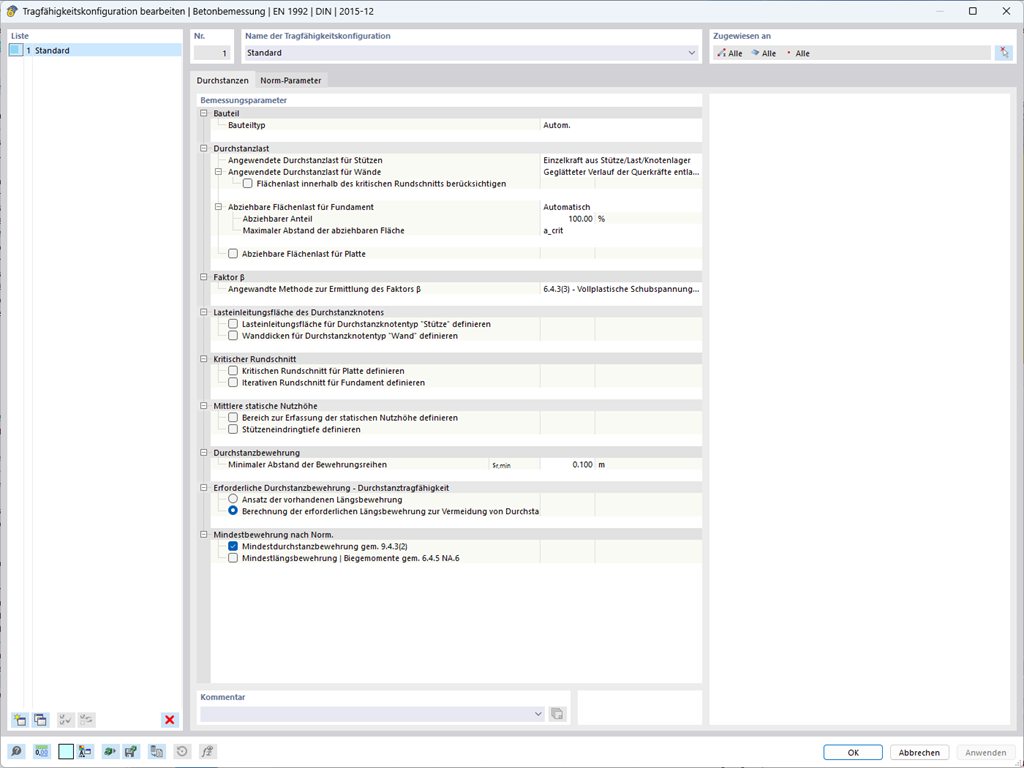

Nastavení pro protlačení
