Verifica calcestruzzo | Punzonamento | Input

RFEM ti supporta e ti fa risparmiare molto lavoro. I materiali e gli spessori delle superfici definiti in RFEM sono già preimpostati nell'add-on Verifica calcestruzzo. Pertanto, è possibile definire direttamente i nodi da progettare.

Eventuali aperture nell'area con rischio di taglio-punzonamento vengono automaticamente prese in considerazione nel modello RFEM. L'add-on riconosce la posizione dei nodi di taglio-punzonamento e determina automaticamente se si tratta di un nodo di taglio-punzonamento al centro della soletta, sul bordo della soletta o in un angolo della soletta. Ancora una volta, risparmi tempo.

È possibile selezionare individualmente il metodo per determinare il coefficiente di incremento del carico β.

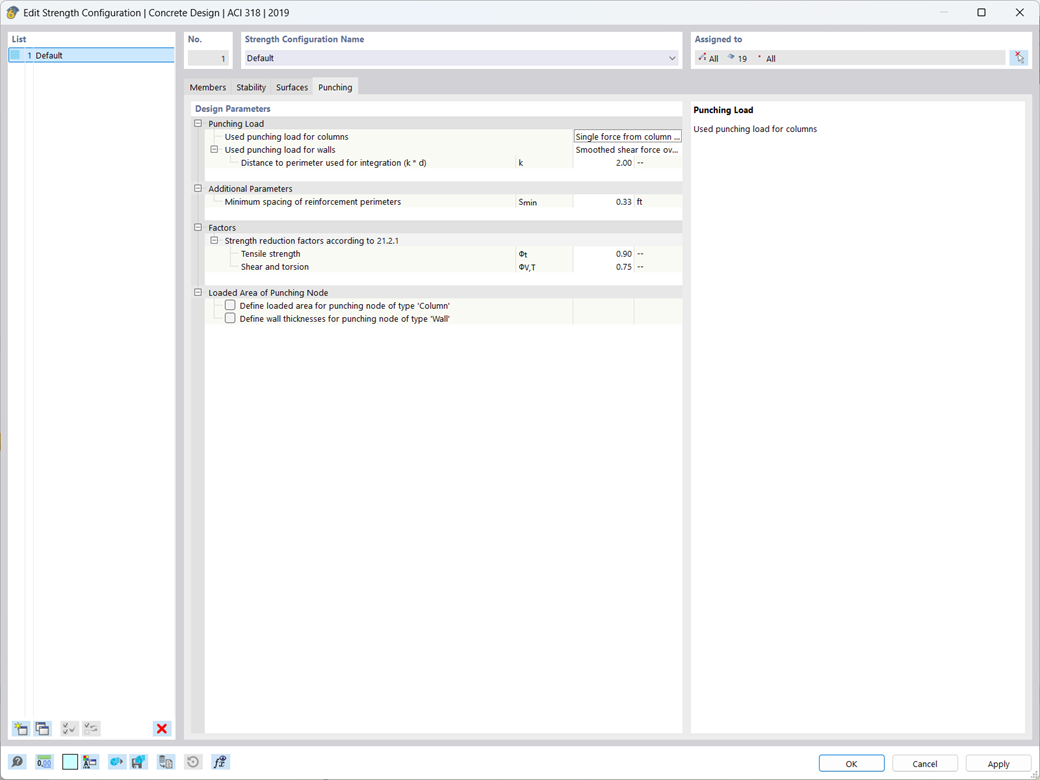

Configurazione per la punzonatura

Hai delle domande?
