Cálculo de hormigón | Análisis de deformaciones | cálculo

Las normas ya especifican los métodos de aproximación (por ejemplo, el cálculo de la deformación según EN 1992-1-1, 7.4.3 o ACI 318-19, 24.3.2.5) que necesita para su cálculo de deformación. En este caso, las denominadas rigideces eficaces se calculan en los elementos finitos de acuerdo con el estado límite existente con/sin fisuras. Luego puede usar estas rigideces eficaces para determinar las deformaciones por medio de otro cálculo por el MEF.

Considere una sección de hormigón armado para el cálculo de las rigideces eficaces de los elementos finitos. Basándose en los esfuerzos internos determinados para el estado límite de servicio en RFEM, puede clasificar la sección de hormigón armado como "fisurada" o "no fisurada". ¿Se considera el efecto del hormigón entre las fisuras? En este caso, esto se hace por medio de un coeficiente de distribución (por ejemplo, según EN 1992-1-1, Ec. 7.19 o ACI 318-19, 24.3.2.5). Puede suponer que el comportamiento del material para el hormigón es elástico lineal en la zona de compresión y tracción hasta alcanzar la resistencia a tracción del hormigón. Este procedimiento es suficientemente preciso para el estado límite de servicio.

Al determinar las rigideces eficaces, puede tener en cuenta la fluencia y la retracción en el "nivel de la sección". No'necesita considerar la influencia de la retracción y la fluencia en sistemas estáticamente indeterminados en este método de aproximación (por ejemplo, los esfuerzos de tracción de la deformación por retracción en sistemas coaccionados en todos los lados no se determinan y se deben considerar por separado). En resumen, el cálculo de la deformación se realiza en dos pasos:

  1. Cálculo de la rigidez eficaz de la sección de hormigón armado asumiendo condiciones lineales elásticas
  2. Cálculo de la deformación utilizando las rigideces eficaces con el MEF

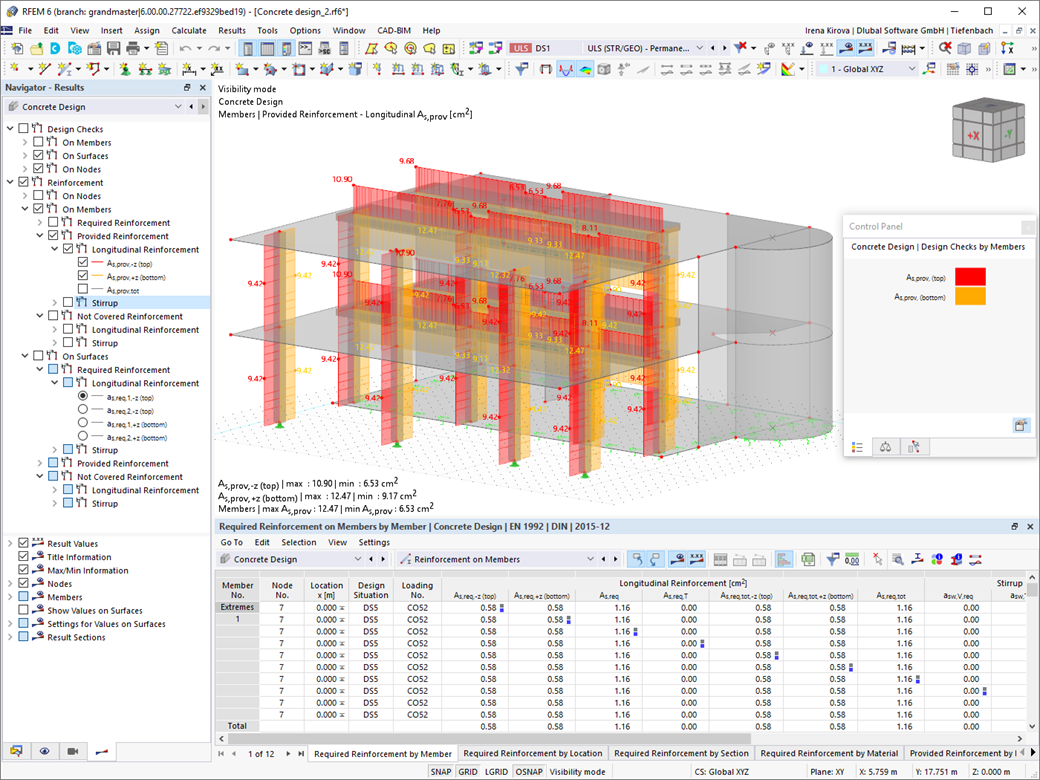

Resultados - Armadura en barras

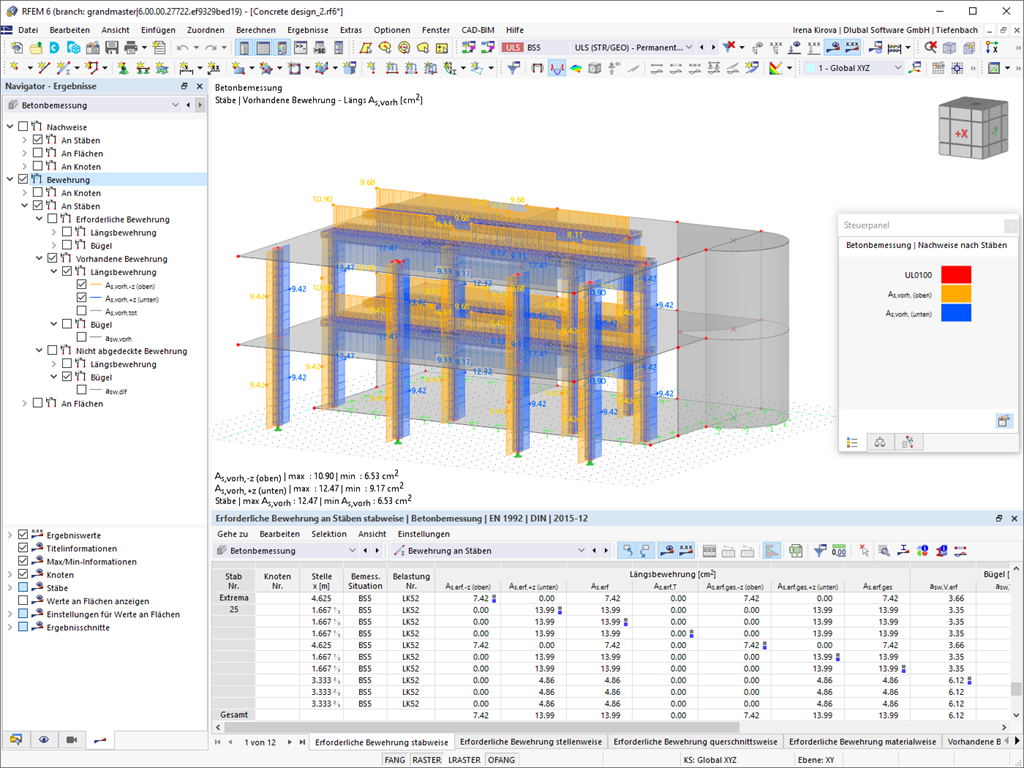

Resultados - Armadura en barras
Eventos
2024-04-30
Online Training | English
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al cálculo de madera
2024-05-02
Fases de construcción en estructuras de membranas con RFEM 6
EN-ES | Bandera Seminario web
Fases de construcción en estructuras de membranas con RFEM 6
2024-05-08
Online Training | English
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al cálculo de hormigón armado
2024-05-08
Modelado de secciones y\n análisis de tensiones en RSECTION 1
EN-ES | Bandera Seminario web
Modelado de secciones y análisis de tensiones en RSECTION 1
2024-05-14
Modelado de secciones de pared delgada en RSECTION 1
ES | Bandera Seminario web
Modelado de secciones de pared delgada en RSECTION
2024-05-15
Online Training | English
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al cálculo de acero
2024-05-16
Consideración de las fases de construcción en RFEM 6
EN-ES | Bandera Seminario web
Consideración de las fases de construcción en RFEM 6
2024-05-23
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal
EN-ES | Bandera Seminario web
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal | Mayo de 2024
2024-05-28
Cálculo de edificios por plantas en RFEM 6
ES | Bandera Seminario web
Cálculo de edificios por plantas en RFEM 6
2024-06-20
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal
EN-ES | Bandera Seminario web
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal | Junio de 2024
2024-10-16
Capacitación en línea | Inglés
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al cálculo de barras
2024-10-23
Capacitación en línea | Inglés
EN-ES | Bandera Formación en línea
RSECTION 1 | Estudiantes | Introducción a la resistencia de materiales
Vídeos
Cálculo de forjados de losa maciza de hormigón en RFEM 6
ES | Bandera Evento
Cálculo de forjados de losa maciza de hormigón en RFEM 6
Duración: 00:00:00 min
ES-ES | Bandera Evento
Cálculo de losas de hormigón armado en RFEM 6
Duración: 00:00:00 min
ES | Bandera Característica del producto
Cálculo de hormigón reforzado con fibras
Duración: 00:00:50 min
ES | Bandera Base de datos de conocimientos
KB 001821 | Definición de los anchos de nervios de vigas de cuelgue utilizando el ejemplo de una viga de dos vanos
Duración: 00:00:50 min
ES-ES | Bandera Evento
Seminario web | Cálculo de secciones macizas de RSECTION en RFEM 6
Duración: 00:00:00 min
ES | Bandera Característica del producto
Opción de armadura "Estribos" para el cálculo según EN 1992-1-1
Duración: 00:00:38 min
Pregunta frecuente 005388
ES-ES | Bandera Preguntas frecuentes (FAQ)
Pregunta frecuente 005388 | ¿Cómo puedo realizar el cálculo con hormigón armado con fibras de acero en el "Cálculo de hormigón" ...
Duración: 00:01:00 min
KB | 001838
ES-ES | Bandera Base de datos de conocimientos
KB 001838 | Cálculo de nervios, estructuras plegadas y superficies utilizando barras de resultados en RFEM 6
Duración: 00:00:47 min
DK | Bandera Base de datos de conocimientos
[ES] KB 001842 | Proceso de diseño automático de la armadura de piel existente
Duración: 00:02:27 min
Modelos para descargar
Modelo 004505 | Edificio con pilares inclinados de hormigón armado
490x
25x
Edificio con pilares inclinados de hormigón armado
Modelo 004483 | Edificio con sótano y macizo de suelo
282x
23x
Edificio con sótano y macizo de suelo
Viga de vano simple para el cálculo de hormigón reforzado con fibras
406x
21x
Una viga de vano simple con hormigón reforzado con fibras como componente de superficie o pórtico
KB 001838 | Cálculo de nervios, estructuras plegadas y superficies utilizando barras de resultados en RFEM 6
575x
7x
Estructuras y superficies plegadas
Modelo 004089 | Modelo con doble nervadura
583x
14x
Modelo con doble nervadura
Ejemplo de verificación 1022 | Losa calculada según DIN EN 1992-1-1 con NA
519x
9x
Ejemplo de verificación 1022 | Losa calculada según DIN EN 1992-1-1 con NA
Ejemplo de verificación 1021 | 1
914x
9x
Ejemplo de verificación 1021 | Losa de hormigón unidireccional diseñada en RSTAB
Ejemplo de verificación 1000 | 1
603x
14x
Ejemplo de verificación 1000 | Pilar de hormigón con el método de la curvatura nominal
Modelo 003706 | Columna con soporte intermedio
735x
24x
Soporte con escuadra intermedia
Artículos de la base de datos de conocimientos
Nivel de cálculo 1 - Configuración del estado límite último
El cálculo frente a la fatiga según EN 1992-1-1 se debe realizar para componentes estructurales que están sujetos a grandes carreras de tensión y/o muchos cambios de carga. En este caso, las comprobaciones de cálculo para el hormigón y la armadura se realizan por separado. Hay dos métodos de cálculo alternativos disponibles.
Vanos basados en la figura 5.2 de [1]
Para diseñar correctamente una viga de cuelgue o una viga en T en RFEM 6 y usando el complemento Cálculo de hormigón, es esencial determinar los anchos del ala para las barras del nervio. Este artículo describe las opciones de entrada de datos para una viga de dos vanos y el cálculo de las dimensiones del ala según EN 1992-1-1.
KB 001842 | Selección de la función de cálculo automático en el cuadro de diálogo "Editar armadura de piel"
El proceso de diseño automático de la armadura de piel determina una armadura de piel con la que se cubre la cantidad de armadura necesaria.
KB 001838 | Cálculo de nervios, estructuras plegadas y superficies utilizando barras de resultados
Si desea utilizar un modelo de superficies puro, por ejemplo, al determinar los esfuerzos internos y momentos, pero el componente estructural aún se calcula en el modelo de barra, puede hacerlo con la ayuda de una viga de resultados.
Capturas de pantalla

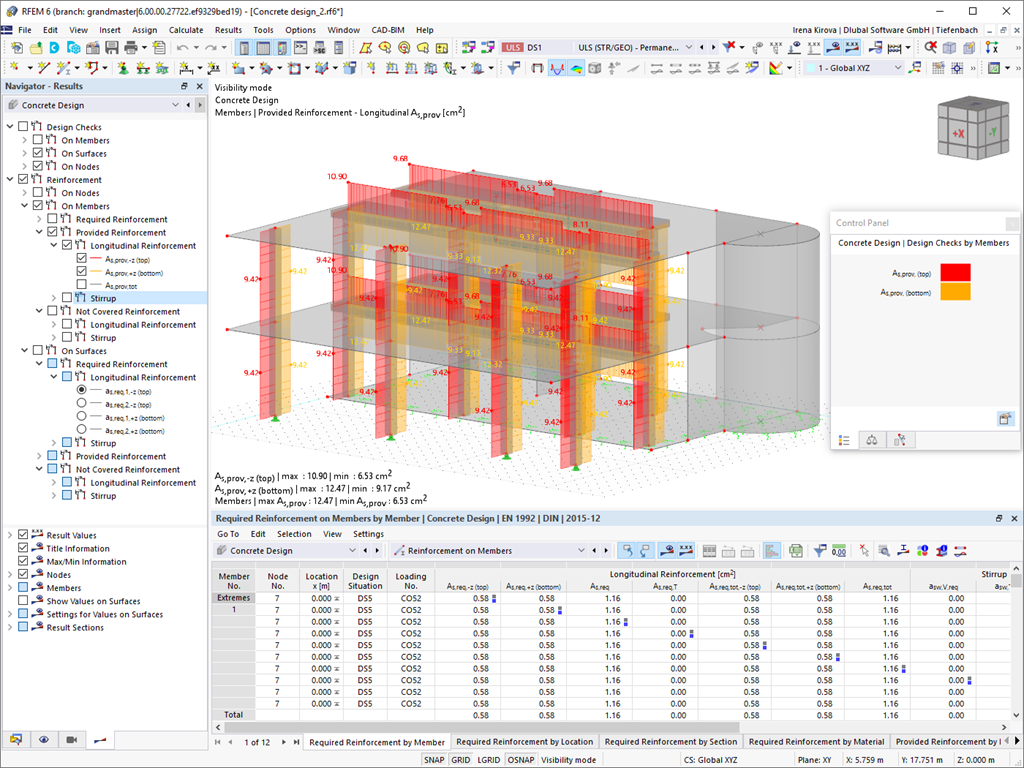

Resultados - Armadura en barras
Resultados - Armadura en barras
Deformaciones de la estructura de la unidad de producción | © GH HERVOUET
Deformaciones de la estructura de la unidad de producción | © GH HERVOUET
Deformaciones de la estructura de la unidad de producción | © GH HERVOUET
Modelo de unidad de producción y almacenamiento de pastelería | © GH HERVOUET
Modelo de unidad de producción y almacenamiento de pastelería | © GH HERVOUET
Vista de la estructura interna de acero de la unidad de producción y almacenamiento de pastelería | © GH HERVOUET
Vista de la estructura interna de acero de la unidad de producción y almacenamiento de pastelería | © GH HERVOUET
Vista exterior de la unidad de producción y almacenamiento de pastelería | © GH HERVOUET
Vista exterior de la unidad de producción y almacenamiento de pastelería | © GH HERVOUET
Vista exterior de la unidad de producción y almacenamiento de pastelería | © GH HERVOUET
Vista exterior de la unidad de producción y almacenamiento de pastelería | © GH HERVOUET
Vista exterior de la unidad de producción y almacenamiento de pastelería | © GH HERVOUET
Vista exterior de la unidad de producción y almacenamiento de pastelería | © GH HERVOUET
Resultados del cálculo con el área del perímetro de control básica definida por el usuario
Resultados del cálculo con el área del perímetro de control básica definida por el usuario
Características de los productos
Característica 002691 | Cálculo simplificado de la resistencia al fuego para pilares según según 5.3.2 y para vigas según 5.3.2 hasta 5.6, EN 1992-1-2

En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).

Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:

  • Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
  • Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6

Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.

  • 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
  • 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.

Además, es posible modificar la distancia entre ejes según la ecuación 5.5.

Característica 002670 | Cálculo frente a la fatiga según EN 1992-1-1, capítulo 6.8

Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.

Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:

  • Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
  • Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Qfat definida específicamente.
Característica 002671 | Cálculo sísmico según EC 8 para barras de hormigón armado

El complemento Cálculo de hormigón le permite realizar el cálculo sísmico de barras de hormigón armado según el Eurocódigo 8. Esto incluye, entre otras cosas, las siguientes funcionalidades:

  • Configuraciones de cálculo sísmico
  • Diferenciación de las clases de ductilidad DCL, DCM y DCH
  • Opción para transferir el factor de comportamiento de un análisis dinámico
  • Comprobación del valor límite para el factor de comportamiento
  • Comprobaciones de diseño por capacidad de "Pilar fuerte - viga débil"
  • Detalle y reglas particulares para el coeficiente de ductilidad en curvaturas
  • Detalle y reglas particulares para la ductilidad local
Característica 002654 | Cálculo de hormigón reforzado con fibras

El complemento Cálculo de hormigón permite calcular y diseñar componentes de hormigón reforzado con fibras según la directriz "DAfStb Stahlfaserbeton" (hormigón reforzado con fibras de acero.

Puede usar esta opción para el cálculo según EN 1992-1-1. El cálculo según la directriz DAfStb se realiza una vez que se haya asignado el tipo de hormigón "Hormigón reforzado con fibras" al componente estructural.

Ir al vídeo explicativo
